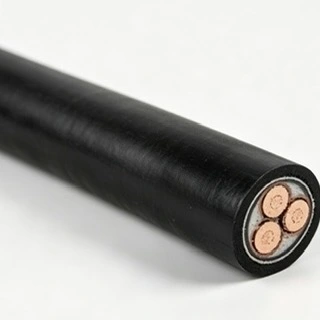

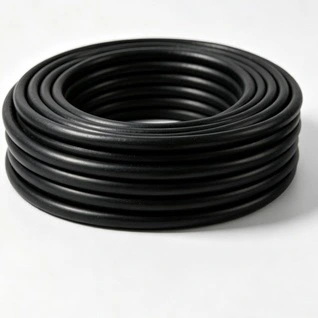

Cavo di alimentazione isolato XLPE 6/10 kV

Per progetti infrastrutturali nazionali e internazionali, il cavo di alimentazione isolato Qiancheng 6/10 kV XLPE è progettato per applicazioni di distribuzione dell'energia a media tensione. Il prodotto è disponibile con conduttori in rame o alluminio e può essere specificato per diverse dimensioni dei conduttori e condizioni di installazione. Qiancheng conserva registrazioni di produzione e test per supportare il controllo di qualità a livello di lotto e la tracciabilità del prodotto.

Specifiche del prodotto e parametri tecnici

Costruzione e prestazioni elettriche

Isolamento XLPE

Il sistema di isolamento XLPE fornisce un isolamento elettrico stabile per la distribuzione di media tensione. Le sue prestazioni dipendono dalla qualità dell'isolamento, dal design del conduttore, dalla struttura della schermatura e dalla corretta installazione. Le specifiche del cavo devono essere selezionate in base alla tensione nominale, alla corrente operativa, all'ambiente di installazione e allo standard del cavo applicabile.

Schermatura metallica

Lo strato di schermatura metallica fornisce un percorso elettrico controllato attorno al conduttore isolato e supporta il sistema di isolamento complessivo. Schermatura, giunzione e terminazione adeguate sono importanti per mantenere le prestazioni elettriche dopo l'installazione, in particolare nelle reti di distribuzione a media tensione.

Opzioni conduttori in rame e alluminio

Sono disponibili conduttori in rame e alluminio per diverse esigenze di progetto. Il rame offre una maggiore conduttività elettrica, mentre l'alluminio ha una densità inferiore e può ridurre il peso del cavo. La selezione del conduttore dovrebbe considerare la capacità di corrente, la caduta di tensione, lo spazio di installazione, il peso del cavo e il costo del progetto piuttosto che il solo materiale del conduttore.

Selezione della dimensione del conduttore

Le dimensioni elencate coprono diversi requisiti di carico e condizioni di installazione. La selezione finale dovrebbe basarsi sulla corrente operativa calcolata, sulla caduta di tensione consentita, sui requisiti di resistenza al cortocircuito, sulle condizioni ambientali, sul metodo di posa e sui requisiti di progettazione elettrica applicabili.

Considerazioni sulla selezione del progetto

Requisiti relativi al fuoco e al fumo

Per tunnel sotterranei, ospedali, strutture di trasporto ferroviario e altri luoghi chiusi, i requisiti di resistenza al fuoco dei cavi dovrebbero essere confermati durante la fase di progettazione elettrica. È possibile specificare costruzioni a basso contenuto di fumi prive di alogeni laddove il progetto richiede una minore emissione di fumi e gas corrosivi ridotti. La costruzione richiesta deve essere confermata rispetto allo standard locale applicabile e alle specifiche di progetto.

Selezione di conduttori in rame o alluminio

Per la distribuzione di energia a lunga distanza, il peso del cavo e le condizioni di installazione possono essere fattori importanti nella scelta del conduttore. I conduttori in alluminio possono ridurre il peso complessivo del cavo, mentre il rame può essere selezionato laddove è richiesta una maggiore conduttività o una disposizione dei conduttori più compatta. La scelta finale dovrebbe basarsi sul calcolo elettrico e sulle condizioni di installazione.

Controllo qualità batch

Per i progetti infrastrutturali e di esportazione, i registri di produzione e la documentazione dei test aiutano a garantire la tracciabilità dalla produzione alla consegna. Qiancheng conserva registri di produzione e test relativi ai lotti, che possono supportare l'ispezione del cliente e la documentazione sulla qualità del progetto in base ai requisiti dell'ordine.

Documentazione tecnica per ordini di esportazione

I progetti di esportazione possono richiedere certificati di fabbrica, registri di ispezione, specifiche tecniche e altri documenti giustificativi. I requisiti di documentazione devono essere confermati prima della produzione in modo che i documenti forniti corrispondano ai requisiti del contratto, della procedura di ispezione e del mercato di destinazione.

Linee guida per l'applicazione e l'installazione

Applicazioni tipiche

Il prodotto può essere utilizzato in sistemi di distribuzione di energia a media tensione da 6/10 kV che servono parchi industriali, impianti minerari, tunnel di servizi comunali, infrastrutture di trasporto ferroviario, ospedali e sottostazioni urbane. La struttura del cavo e le dimensioni del conduttore devono essere selezionate in base all'ambiente di installazione specifico e al carico elettrico.

Installazione a bassa temperatura

Quando la temperatura ambiente è inferiore a 0 ℃, l'installazione deve seguire la temperatura di manipolazione specificata dal produttore. Laddove sia richiesto il preriscaldamento, il cavo deve essere portato sopra i 5°C prima della posa. Durante l'installazione evitare flessioni eccessive, urti e contatti con spigoli vivi che potrebbero danneggiare la guaina o l'isolamento.

Protezione contro l'acqua e i danni meccanici

Le guaine dei cavi devono essere protette da tagli, abrasioni e urti meccanici durante il trasporto e la posa. Per le installazioni sotterranee sono necessarie adeguate procedure di sigillatura, giunzione e terminazione per limitare l'ingresso di acqua. Durante l'installazione è necessario rispettare anche il raggio di curvatura e la tensione di trazione specificati.

Installazione del cavo CA unipolare

I cavi CA unipolari non devono essere instradati individualmente attraverso condotti in acciaio ferromagnetico perché le correnti indotte possono causare un ulteriore riscaldamento. Laddove è richiesta la protezione del condotto, la disposizione dei cavi deve essere progettata in base ai requisiti di installazione elettrica applicabili.

Documenti di consegna e supporto tecnico

Documentazione di consegna

Il pacchetto di consegna può includere certificati di fabbrica, registri di ispezione, specifiche tecniche e informazioni sulla tracciabilità dei lotti in base ai requisiti dell'ordine. Per i progetti all'estero, la documentazione cinese-inglese può essere preparata quando richiesto per dogana, ispezione o consegna del progetto.

Supporto tecnico

Per la selezione delle specifiche, i clienti possono fornire il livello di tensione richiesto, il materiale del conduttore, l'area della sezione trasversale, la lunghezza del cavo, il metodo di installazione e le condizioni di applicazione. Qiancheng può esaminare questi requisiti e fornire il prodotto corrispondente e la documentazione tecnica per l'ordine.

Domande frequenti

Q1: Per quali progetti può essere utilizzato il cavo di alimentazione isolato XLPE da 6/10 kV?

R: È adatto per sistemi di distribuzione di energia a media tensione in parchi industriali, impianti minerari, tunnel di servizi comunali, infrastrutture di trasporto ferroviario, ospedali e sottostazioni urbane. La costruzione specifica deve essere selezionata in base all'ambiente di installazione, ai requisiti di carico e agli standard applicabili.

Q2: È disponibile una versione a bassa emissione di fumi senza alogeni?

R: Se richiesto dal progetto, è possibile specificare una struttura a bassa emissione di fumi priva di alogeni. I suoi requisiti di prestazione al fuoco devono essere confermati rispetto allo standard applicabile sui cavi, al codice antincendio locale e alle specifiche di progetto prima della produzione.

Q3: Come devono essere selezionati i conduttori in rame e alluminio?

R: La selezione dipende dalla capacità di corrente, dalla caduta di tensione, dalle dimensioni del conduttore, dal peso del cavo, dalle condizioni di installazione e dal costo del progetto. Il rame viene generalmente preso in considerazione laddove è richiesta una maggiore conduttività, mentre l'alluminio può essere preso in considerazione quando il peso inferiore del cavo è un fattore di progetto importante.

Q4: Come viene controllata la qualità della produzione?

R: La qualità della produzione viene controllata attraverso l'ispezione dei materiali, il controllo del processo di produzione e i test sul prodotto finito. I registri di produzione e di test relativi ai lotti vengono conservati per supportare la tracciabilità e i requisiti di ispezione del cliente.

Q5: Cosa bisogna considerare quando si posa il cavo a basse temperature?

R: L'installazione deve seguire la temperatura minima di manipolazione specificata e le istruzioni del produttore. Quando la temperatura ambiente è inferiore a 0°C, potrebbe essere necessario un preriscaldamento superiore a 5°C prima della posa. Il cavo deve inoltre essere protetto da piegature eccessive, urti e spigoli vivi.

Q6: È possibile installare singolarmente un cavo CA unipolare all'interno di una canalina in acciaio?

R: Questa disposizione dovrebbe generalmente essere evitata perché un cavo CA unipolare all'interno di un condotto in acciaio ferromagnetico può generare correnti indotte e calore aggiuntivo. La disposizione dei condotti e il raggruppamento dei cavi devono essere progettati in base ai requisiti di installazione applicabili.
