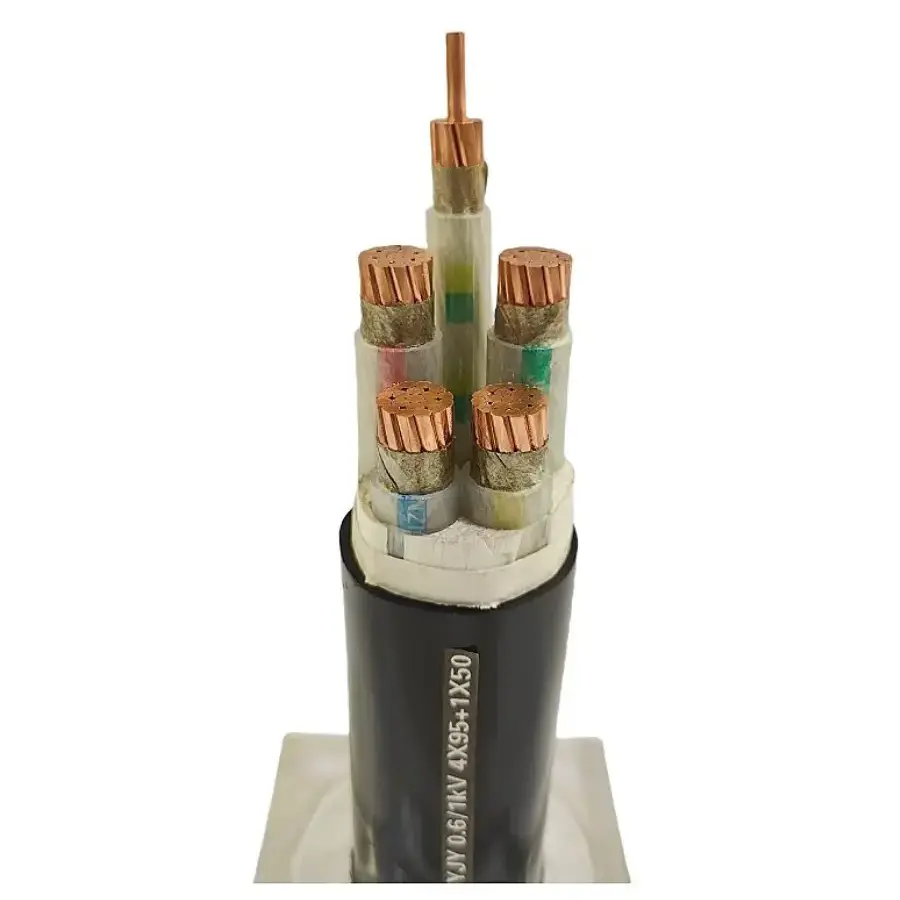

Qianchengproduce cavi elettrici per miniere di carbone per la trasmissione di energia a bassa tensione e collegamenti di apparecchiature in applicazioni di miniere di carbone sotterranee. Il cavo utilizza un conduttore in rame con isolamento XLPE e può essere prodotto con strutture di conduttori rigidi o flessibili a seconda delle specifiche richieste. Le sezioni trasversali dei conduttori, le dimensioni dell'isolamento e i parametri elettrici sono controllati rispetto ai requisiti di prodotto applicabili, con controlli dimensionali ed elettrici effettuati prima della consegna.
Per i progetti di energia elettrica nelle miniere sotterranee, la scelta del cavo non dipende solo dalla dimensione del conduttore. La tensione richiesta, la capacità di carico di corrente, la struttura del conduttore, il metodo di installazione, le condizioni meccaniche e i requisiti ignifughi applicabili devono essere considerati insieme. Qiancheng fornisce diverse dimensioni di conduttori e opzioni di costruzione in modo che le specifiche del cavo possano essere abbinate ai reali requisiti di distribuzione dell'energia della miniera e di connessione delle apparecchiature.
Il conduttore è realizzato in rame di elevata purezza ed è disponibile in versione solida o intrecciata. L'intervallo della sezione trasversale del conduttore dichiarato è 1,5~120 mm² per la configurazione dettagliata del conduttore, mentre la tabella delle dimensioni del prodotto riportata di seguito elenca le specifiche da 10 mm² a 300 mm². La struttura del conduttore varia in base alle specifiche, con il numero minimo di fili, il diametro del conduttore e lo spessore dell'isolamento XLPE definiti per ciascuna dimensione.
Ad esempio, la configurazione unipolare da 1,5 mm² ha un diametro esterno del conduttore di 1,36±0,02 mm, mentre la configurazione a trefoli da 1,5(B) utilizza 7 fili con un diametro esterno del conduttore di 1,56±0,02 mm. Lo spessore dell'isolamento XLPE varia da 0,7 mm a 1,2 mm in base alla dimensione del conduttore specificata.
| Sezione Nominale (mm²) | Numero minimo di fili conduttori | Diametro esterno conduttore (mm) | Spessore nominale dell'isolamento XLPE (mm) | Diametro esterno approssimativo dell'isolamento (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km), rame |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20±0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22,00±0,25 | 2.4 | 26.8 |
I valori di resistenza del conduttore nella tabella sono valori massimi a 20 ℃ per le specifiche del rame elencate. Per la selezione del progetto, la sezione trasversale del conduttore deve essere adattata alla corrente di carico richiesta, alle condizioni di installazione e alla caduta di tensione consentita anziché essere selezionata solo in base alla sezione trasversale.
| Articolo | Specifica |
|---|---|
| Tensione nominale | Personalizzato secondo i requisiti minerari |
| Ampiezza | Abbinato alla sezione del conduttore |
| Resistenza del conduttore | Valore massimo rigorosamente controllato a 20 ℃ (rame), fare riferimento alla tabella dei parametri dimensionali |
| Resistenza di isolamento | Elevata resistenza di isolamento con materiale XLPE |
| Resistenza alla tensione | Superare il test completo di tensione di resistenza prima della consegna |
| Frequenza operativa | 50/60Hz |
| Materiale conduttore | Rame ad elevata purezza |
| Struttura del conduttore | Solido/intrecciato |
| Area della sezione trasversale | 1,5~120mm² |
| Diametro del conduttore | Controllo rigoroso della tolleranza |
| Numero di fili conduttori | Fili 1/6/7/12/15/18 per specifiche diverse |
Il sistema di isolamento utilizza XLPE (polietilene reticolato), con uno spessore isolante nominale di 0,7~1,2 mm in base alle specifiche del cavo. Il diametro esterno approssimativo dell'isolamento è 3,0~15,8 mm, mentre il diametro complessivo del cavo finito dipende dalla struttura finale del cavo.
| Articolo di prestazione | Valore o requisito specificato |
|---|---|
| Temperatura operativa massima del conduttore | 90 ℃ |
| Temperatura di cortocircuito | 250 ℃ |
| Ritardante di fiamma | Grado ignifugo opzionale per miniere sotterranee |
| Prestazioni meccaniche | Buona resistenza alla trazione e all'abrasione per la posa interrata |
La costruzione ignifuga può essere specificata per applicazioni minerarie sotterranee dove il progetto richiede ulteriori prestazioni ignifughe. La qualità del cavo applicabile e i requisiti di test devono essere confermati in base all'ambiente di installazione della miniera e alle specifiche del progetto.
Il processo di produzione di Qiancheng copre la trafilatura di materie prime in rame, la cordatura dei conduttori, l'estrusione di XLPE e il test dei cavi finiti. Le dimensioni del conduttore, le dimensioni dell'isolamento e le caratteristiche elettriche vengono controllate durante la produzione e l'ispezione finale secondo le specifiche applicabili.
Prima della spedizione, il cavo viene sottoposto ad un controllo elettrico e dimensionale, compreso il test di tenuta alla tensione richiesta. Qiancheng può fornire certificati di test di fabbrica insieme a rapporti sulle dimensioni e sui parametri tecnici per le specifiche corrispondenti. Questi registri aiutano gli acquirenti del progetto e i team tecnici a verificare il cavo consegnato rispetto ai parametri del prodotto concordati.
Le foto della produzione del materiale in rame grezzo e della trafilatura sono disponibili come parte delle informazioni sulla produzione. È inoltre possibile fornire video dimostrativi del prodotto tramite il canale YouTube di Qiancheng per mostrare la produzione e i dettagli del prodotto.
Il cavo è destinato all'alimentazione elettrica delle miniere di carbone sotterranee e ai collegamenti elettrici delle apparecchiature minerarie. Le tipiche considerazioni sulla selezione includono il carico dell'apparecchiatura collegata, la sezione trasversale del conduttore richiesta, la tensione nominale, le condizioni di instradamento dei cavi, l'esposizione meccanica e l'eventuale richiesta di specifiche ignifughe.
Per le applicazioni che coinvolgono il controllo e la trasmissione del segnale anziché l'alimentazione primaria, fornisce anche QianchengCavi di controllo. Per i progetti di trasmissione di potenza aerea, il cavo aereo ACSR è un'altra categoria di prodotti disponibile da Qiancheng.
Quando si specificano i cavi elettrici per miniera di carbone, le seguenti informazioni devono essere confermate prima della produzione:
Fornendo questi dettagli è possibile verificare le specifiche del cavo rispetto ai requisiti effettivi di distribuzione dell'energia nella miniera o di connessione delle apparecchiature prima della conferma dell'ordine.
