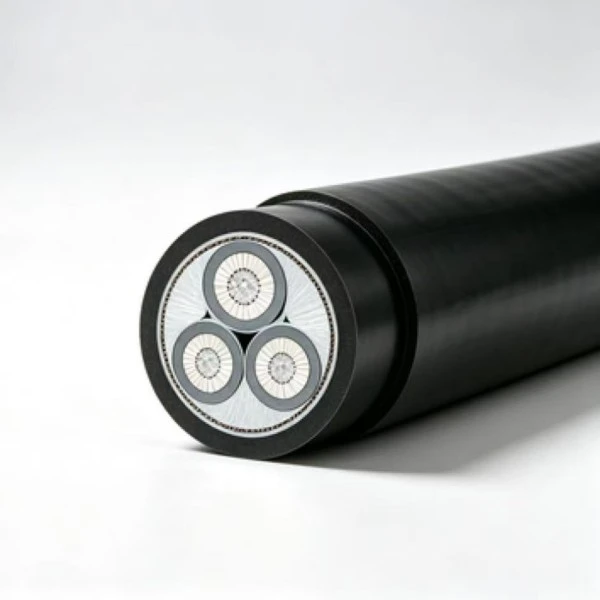

Il cavo di alimentazione a bassa tensione XLPE in alluminio utilizza conduttori in alluminio con isolamento XLPE per la distribuzione dell'alimentazione a bassa tensione da 0,6/1 kV. Il conduttore in alluminio riduce il peso del cavo rispetto alla struttura in rame, mentre l'XLPE fornisce un isolamento elettrico stabile alla temperatura operativa specificata. Il cavo può essere configurato per installazioni fisse in fabbriche, sistemi di distribuzione esterna, trincee per cavi e altre applicazioni in cui le condizioni di posa corrispondono alle specifiche del prodotto.
|
Sezione nominale (mm²) |
Spessore dell'isolamento (mm) |
Spessore della guaina (mm) |
Diametro esterno approssimativo del cavo (mm) |
Resistenza DC del conduttore (Ω/km)Al |
Provare la tensione (kV/5min) |
Ampacità nell'aria (A) (A)-Al |
Portata nel suolo interrato direttamente(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Grado di tensione Uo/U （kV） |
Requisito |
|
3.6/6, 6/6 |
Scarica parziale ≤ 10 pC a 1,73U₀ |
|
8.7/10,12/20 |
Scarica parziale ≤ 10 pC a 1,73U₀ |
|
18/30, 21/35 |
Scarica parziale ≤ 10 pC a 1,73U₀ |
|
26/35 |
Scarica parziale ≤ 10 pC a 1,73U₀ |
Per i cavi unipolari il raggio di curvatura consentito è \(20\times(d+D)\pm5\%\).
Per i cavi multipolari, il raggio di curvatura consentito è \(15\times(d+D)\pm5\%\).
D = diametro esterno effettivo del cavo (mm)
d = diametro effettivo del conduttore (mm)
Il preriscaldamento è obbligatorio quando la posa è inferiore a 0 ℃. Il cavo deve essere maneggiato e installato secondo la procedura di posa a bassa temperatura applicabile per ridurre il rischio di danni meccanici all'isolamento o alla guaina.
Non vi è alcun limite al dislivello di posa verticale secondo le informazioni tecniche fornite. Quando si pianificano i percorsi verticali è comunque necessario considerare il metodo di installazione, la disposizione di fissaggio e il peso del cavo.
|
Temperatura dell'aria |
||||||||||||||||
|
Temperatura operativa(℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Temperatura del suolo |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Il cavo di alimentazione a bassa tensione XLPE in alluminio può essere utilizzato per la distribuzione fissa a bassa tensione all'interno di officine, magazzini e altri edifici industriali. Il percorso tipico include passerelle portacavi e sistemi di cavi montati a parete. Quando si seleziona la dimensione del conduttore, è necessario verificare insieme il carico collegato, la disposizione di installazione, la temperatura ambiente e la caduta di tensione richiesta.
Per le installazioni fisse all'aperto, il cavo può essere fatto passare lungo strutture idonee, pali della luce o altri sistemi di supporto ove consentito dalle specifiche di progetto. La guaina fornisce protezione per la normale esposizione esterna, mentre durante l'installazione è necessario considerare la luce solare a lungo termine, le variazioni di temperatura, l'umidità e il carico meccanico.
Le trincee dei cavi e i tunnel dei servizi forniscono percorsi comuni per i circuiti fissi di distribuzione dell'energia. L'installazione deve consentire un'adeguata dissipazione del calore e fornire supporto e protezione adeguati. Nelle installazioni chiuse o raggruppate, è necessario considerare i fattori di correzione della portata e le condizioni ambientali effettive anziché applicare direttamente la corrente nominale dell'aria.
L'interramento diretto può essere preso in considerazione laddove la struttura del cavo, le condizioni del terreno e la protezione meccanica soddisfano i requisiti del progetto. La profondità di interramento, il drenaggio, il carico esterno e la possibilità di futuri scavi devono essere valutati prima dell'installazione. Potrebbero essere necessarie misure protettive in terreni corrosivi o in luoghi esposti a forze meccaniche significative.
Il cavo può essere preso in considerazione per la distribuzione fissa a bassa tensione nel rinnovamento della rete elettrica rurale e in lavori infrastrutturali simili. I conduttori in alluminio riducono il peso del cavo, il che può essere utile laddove i percorsi lunghi dei cavi richiedono notevoli lavori di trasporto e installazione. Il dimensionamento dei conduttori deve seguire il carico previsto, la lunghezza del percorso, i requisiti di caduta di tensione e le condizioni di installazione.
R: La tensione nominale è 0,6/1 kV per la distribuzione generale dell'alimentazione a bassa tensione. A seconda delle condizioni di costruzione e del progetto, i metodi di installazione possono includere percorsi aerei esterni, trincee per cavi e alcune applicazioni direttamente interrate. L'uso all'esterno deve tenere conto della luce solare, della pioggia, della temperatura, della protezione meccanica e delle proprietà della guaina specificate.
R: Per i cavi unipolari, il requisito di piegatura specificato è \(20\volte(d+D)\pm5\%\), mentre il requisito per i cavi multipolari è \(15\volte(d+D)\pm5\%\). Il preriscaldamento è necessario quando la temperatura ambiente di posa è inferiore a 0 ℃. Il cavo non deve essere piegato o tirato con forza a basse temperature perché il PVC o altri materiali della guaina polimerica possono diventare meno flessibili.
R: La tabella tecnica fornita copre le sezioni nominali da 1,5 mm² a 1000 mm². La disponibilità dipende dalle specifiche richieste e dal programma di produzione. I requisiti di taglio su misura e la marcatura dei cavi possono essere discussi per gli ordini di progetto, con quantità, dimensione del conduttore e data di consegna richiesta confermate prima della produzione.
R: L'alluminio ha una densità inferiore rispetto al rame, riducendo il peso del cavo e facilitando il trasporto e la movimentazione per molte installazioni. Il materiale conduttore ha anche un costo materiale inferiore in molte applicazioni. Tuttavia, la scelta del conduttore non dovrebbe basarsi solo sul prezzo del materiale; È necessario verificare la capacità di trasporto di corrente, la caduta di tensione, la lunghezza del percorso, il metodo di connessione e le condizioni di installazione.
R: I registri delle ispezioni di fabbrica e i documenti dei test elettrici possono essere forniti in base alle specifiche del prodotto e ai requisiti dell'ordine. La documentazione in lingua inglese può essere preparata quando richiesto per la revisione di progetti all'estero o documentazione doganale. I certificati esatti, i rapporti di prova e il formato dei documenti devono essere confermati in base al mercato di destinazione e ai requisiti di accettazione del progetto.
R: L'interramento diretto deve essere effettuato solo laddove la costruzione del cavo e le condizioni del sito soddisfano i requisiti applicabili. Si possono prendere in considerazione manicotti o condotti protettivi laddove il cavo è esposto a forte corrosione del suolo, elevata umidità, carico di veicoli, attività di scavo o altri rischi meccanici. Nel piano di installazione dovrebbero essere inclusi anche la profondità di interramento e il drenaggio adeguati.
R: I tempi di consegna dipendono dalla sezione trasversale del conduttore, dalla struttura del cavo, dalla quantità dell'ordine, dalla capacità produttiva, dai requisiti di imballaggio e documentazione. Le specifiche standard possono avere programmi di produzione più brevi quando i materiali e la capacità sono disponibili. Gli ordini personalizzati o di grandi volumi devono essere confermati in anticipo con la fabbrica in modo che la produzione e la spedizione possano essere coordinate con il programma del progetto.
R: La corrente consentita cambia con la temperatura ambiente perché le condizioni di dissipazione del calore cambiano quando la temperatura circostante aumenta o diminuisce. Nella scelta della sezione dei conduttori e della modalità di installazione è pertanto opportuno tenere conto dei coefficienti correttivi riportati nella tabella tecnica. Anche il raggruppamento dei cavi, la ventilazione, la temperatura del suolo e le condizioni di sepoltura possono influenzare la corrente effettiva consentita.
Per le richieste di progetto è necessario fornire la tensione richiesta, la sezione trasversale del conduttore, la lunghezza del cavo, il metodo di installazione, le condizioni ambientali e la quantità in modo che possano essere confermate le specifiche e i documenti tecnici appropriati.
