I cavi isolati in PVC sono comunemente utilizzati per cablaggi fissi di edifici, distribuzione di energia interna e collegamenti elettrici per carichi leggeri. Qiancheng fornisce tre configurazioni principali: cavo in PVC in rame, cavo in PVC in alluminio e cavo flessibile generale in PVC. La costruzione adatta dipende dal metodo di installazione, dal materiale del conduttore, dalla sezione trasversale, dalla tensione nominale e dal fatto che il cavo sia fisso o spostato frequentemente.
Il cavo in rame PVC utilizza un conduttore in rame solido con isolamento in PVC ed è utilizzato principalmente per il cablaggio fisso in edifici residenziali, commerciali e industriali. Le applicazioni tipiche includono scatole di distribuzione, circuiti di illuminazione e collegamenti elettrici interni permanenti.

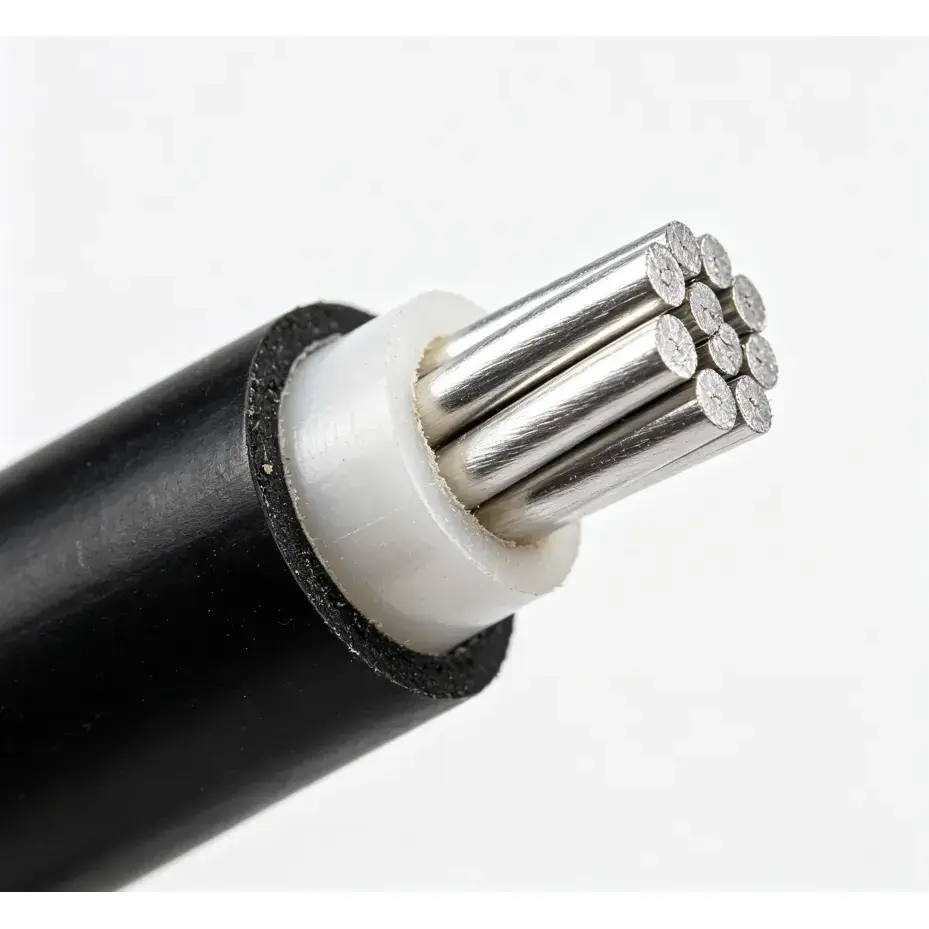

Il cavo in PVC di alluminio utilizza un solido conduttore in alluminio con isolamento in PVC. Il peso inferiore del conduttore e il costo del materiale possono essere presi in considerazione per progetti di cablaggio fisso su larga scala. La dimensione del conduttore deve essere selezionata in base alla capacità di trasporto di corrente richiesta, alle condizioni di installazione e ai requisiti elettrici applicabili.
Il cavo flessibile generale in PVC utilizza conduttori in rame a trefoli fini per applicazioni in cui il cavo deve piegarsi o spostarsi durante l'uso. È comunemente utilizzato per elettrodomestici, apparecchiature portatili, collegamenti di alimentazione temporanei e altre applicazioni che richiedono una maggiore flessibilità rispetto ai cavi a cablaggio fisso.
Tutte e tre le configurazioni utilizzano il PVC come materiale isolante primario. È possibile fornire opzioni in PVC ignifugo laddove le specifiche di installazione richiedono prestazioni ignifughe aggiuntive.
| Tipo di prodotto | Dimensione del conduttore | Tensione nominale | Costruzione |
|---|---|---|---|
| Cavo in PVC rame | 1,5/2,5/4/6/10/16/25/35/50/70/95 mm² | 450/750V | Conduttore in rame massiccio, unipolare, senza guaina, ignifugo opzionale |
| Cavo in PVC di alluminio | 2,5/4/6/10/16/25/35/50/70/95 mm² | 450/750V | Conduttore in alluminio solido, unipolare, senza guaina, ignifugo opzionale |
| Cavo flessibile generale in PVC | 0,5/0,75/1,0/1,5/2,5/4/6mm² | 300/500 V, 450/750 V | Conduttore in rame multifilare, a 2/3 conduttori, con o senza guaina esterna in PVC |
Le differenze principali riguardano il materiale del conduttore, la costruzione del conduttore e il metodo di installazione previsto. Il rame fornisce la conduttività necessaria per molte applicazioni di cablaggio degli edifici, mentre l'alluminio può essere preso in considerazione laddove il peso del conduttore e il costo del materiale sono fattori importanti. I cavi flessibili utilizzano più fili di rame sottili anziché un conduttore solido, consentendo piegature e movimenti ripetuti durante il funzionamento.
La scelta dovrebbe quindi basarsi su qualcosa di più del solo materiale conduttore. Prima di specificare il cavo, verificare la richiesta di corrente, le dimensioni del cavo, la tensione nominale, il numero di nuclei, il metodo di installazione e i requisiti locali applicabili.
Questi cavi sono comunemente utilizzati per circuiti di illuminazione, circuiti di prese, scatole di distribuzione e altri cavi elettrici fissi in edifici residenziali e commerciali.
I cavi a cablaggio fisso in rame e alluminio possono essere utilizzati per la distribuzione di energia a bassa tensione in cui le dimensioni del conduttore selezionato e la tensione nominale corrispondono ai requisiti del circuito.
I cavi flessibili in PVC sono adatti per apparecchiature ed apparecchi elettrici in cui la connessione può essere spostata, riposizionata o soggetta a piegature ripetute.
I cavi flessibili in PVC a più trefoli vengono utilizzati per una vasta gamma di apparecchiature elettriche domestiche e leggere. La tensione nominale, la configurazione del nucleo e le dimensioni del conduttore appropriate dipendono dall'apparecchiatura e dal metodo di connessione.
| Prodotto | Norma applicabile |
|---|---|
| Cavi per cablaggio fisso isolati in PVC | IEC 60227-1, IEC 60227-2 |
| Cavo flessibile generale in PVC | CEI 60227-5 |
Lo standard applicabile dipende dalla struttura del cavo e dall'uso previsto. Anche le specifiche del progetto e i requisiti del mercato di destinazione dovrebbero essere controllati quando si seleziona un pacchetto standard o di certificazione.
Prima della spedizione, l'ispezione della produzione può includere prove di resistenza del conduttore, misurazione dello spessore dell'isolamento e prove di resistenza all'alta tensione. Questi controlli aiutano a verificare le caratteristiche elettriche e dimensionali del cavo finito rispetto ai requisiti specificati.
Per i prodotti e le specifiche applicabili è possibile fornire la certificazione CE e i relativi rapporti di prova di centri di prova internazionali riconosciuti.
La selezione inizia con il metodo di installazione e il carico elettrico. Il cablaggio fisso degli edifici utilizza generalmente costruzioni con conduttori solidi, mentre i collegamenti delle apparecchiature che richiedono movimento possono richiedere cavi flessibili. Il rame o l'alluminio dovrebbero quindi essere selezionati in base alla conduttività, alle dimensioni del conduttore, al peso, ai requisiti di progetto e agli standard applicabili.
I seguenti fattori devono essere confermati prima di ordinare:
In condizioni operative normali e con una corretta installazione, i prodotti di cablaggio isolati in PVC possono garantire una durata di circa 20–25 anni, a seconda della temperatura, del carico elettrico, dell'ambiente di installazione e della manutenzione. Qiancheng offre una garanzia di qualità di 15 anni per i prodotti applicabili.
Per un progetto specifico, il materiale del conduttore richiesto, l'area della sezione trasversale, la tensione nominale, la struttura del cavo e lo standard applicabile devono essere confermati prima della produzione.Qianchengpuò fornire le specifiche di prodotto corrispondenti, la documentazione di test e le informazioni sulla certificazione in base al tipo di cavo selezionato.
