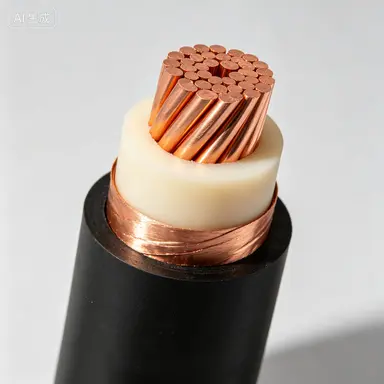

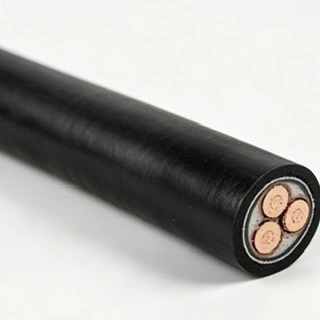

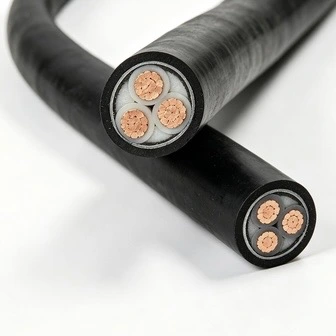

Il cavo elettrico isolato Qiancheng 26/35kV XLPE è la scelta preferita per gli appalti tecnici. Presenta qualità stabile, piena conformità e alta affidabilità. È ampiamente applicato per la costruzione di nuove costruzioni di reti elettriche principali da 35 kV, nonché per il rinnovamento e l'aggiornamento delle linee di alimentazione esistenti.
|
Area sezione trasversale nominale del conduttore (mm²) |
Spessore dell'isolamento (mm) |
Spessore guaina (mm) |
Diametro esterno approssimativo del cavo (mm) |
Resistenza CC del conduttore in Cu (Ω/km) |
Resistenza CC del conduttore in alluminio (Ω/km) |
Tensione di prova (kV/5min) |
Ampacità di Cu nell'aria (A) |
Ampacità di Al nell'aria (A) |
Portata di Cu nel suolo interrato direttamente (A) |
Ampacità di Al nel suolo sepolto direttamente (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Raggio di curvatura
Raggio di curvatura consentito per cavo unipolare: 20 (d+D) ±5%
Raggio di curvatura consentito per cavo multipolare: 15 (d+D) ±5%
D = diametro esterno effettivo del cavo (mm)
d = diametro effettivo del conduttore (mm)
Temperatura di posa
Il preriscaldamento è obbligatorio se la posa viene effettuata a temperature inferiori a 0℃.
Differenza di altezza di posa
Nessuna restrizione sul dislivello verticale per la posa dei cavi.

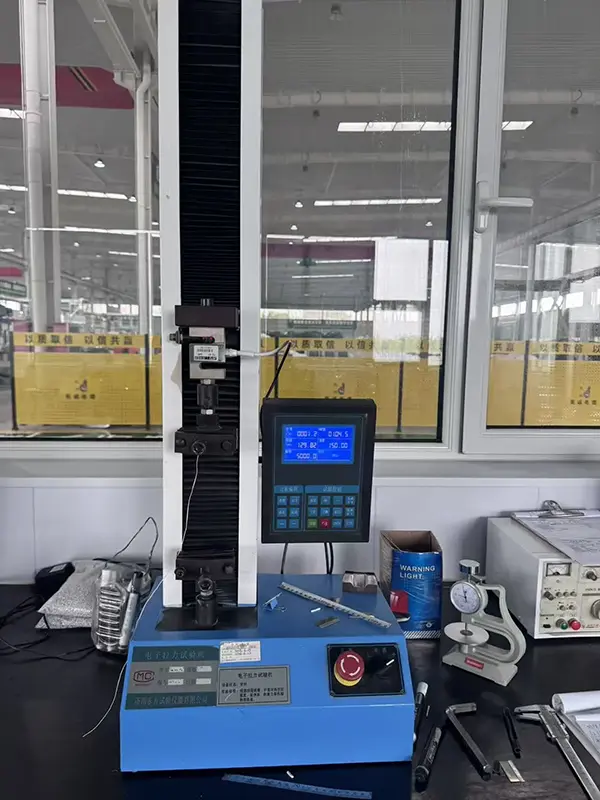

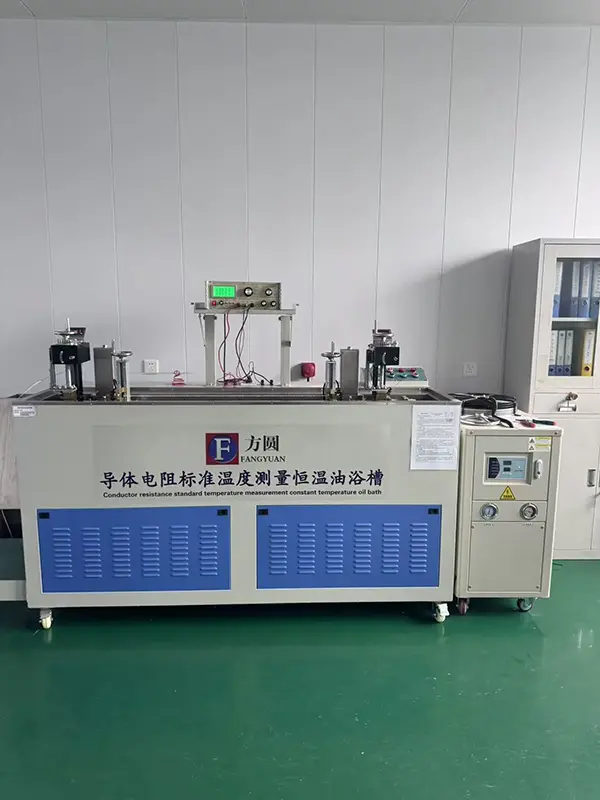

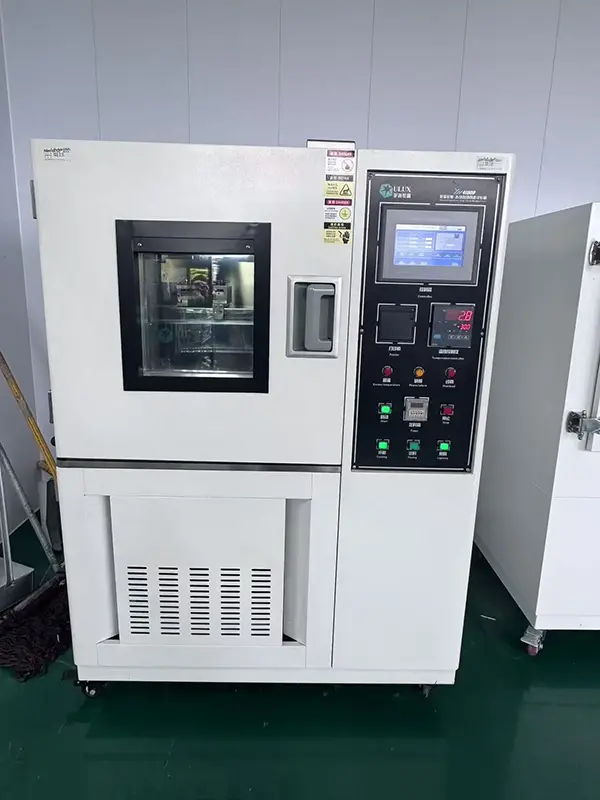

Tutti i cavi elettrici isolati Qiancheng 26/35 kV XLPE completano i test completi prima della consegna. Tutti i risultati dei test di laboratorio soddisfano standard stabili, eliminando i rischi nascosti di rottura dell'isolamento e incendio da cortocircuito durante il funzionamento a lungo termine.
Le versioni ignifughe trattengono efficacemente la propagazione longitudinale della fiamma. Per i tipi a basso contenuto di fumi senza alogeni, la trasmissione della luce durante la combustione supera il 75% senza fumi di alogenuri tossici e corrosivi. Numerosi progetti di tunnel sotterranei urbani hanno superato l'accettazione della supervisione antincendio in un colpo solo con questo cavo.

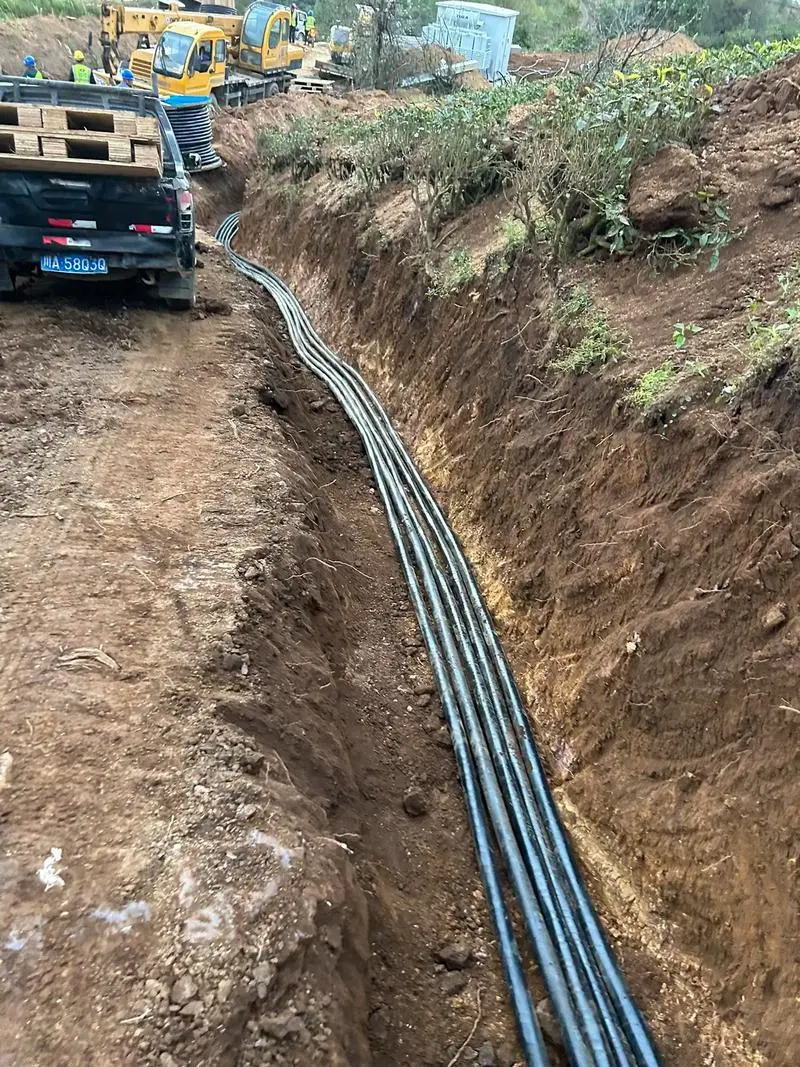

La struttura corazzata resiste allo schiacciamento e ai graffi dovuti alla forza di scavo esterna. La guaina esterna adotta materiale PVC/PE resistente agli agenti atmosferici. Per l'installazione all'aperto e direttamente interrata, garantisce resistenza ai raggi UV e alla corrosione del terreno acido-alcalino, riducendo la frequenza delle ispezioni e della manutenzione in loco.
Settore delle nuove energie: Cavi di trasmissione principali all'interno di sottostazioni step-up da 35 kV per progetti eolici e fotovoltaici.
Rete elettrica comunale: messa in rete di sottostazioni urbane a 35 kV e potenziamento delle vecchie linee ad alta tensione.
Impianti industriali: linee di alimentazione dedicate ad alta tensione per basi metallurgiche, chimiche e minerarie su larga scala.
Infrastrutture municipali: distribuzione di energia per spazi confinati come tunnel sotterranei di servizi completi, transito ferroviario e parchi industriali hub su larga scala.
R: Non esiste alcuna limitazione specifica sulla differenza di altezza di posa verticale per questo cavo. Può essere preso in considerazione per installazioni con notevoli dislivelli, inclusi pozzi, pendii e siti montagnosi, a condizione che la costruzione selezionata soddisfi i requisiti del progetto.
R: La versione a basso fumo senza alogeni produce meno fumo durante la combustione e non rilascia fumi corrosivi contenenti alogeni. La sua visibilità ottica e le caratteristiche di assenza di fumo possono essere vantaggiose in aree chiuse come i tunnel sotterranei dove i requisiti di fuoco e fumo sono più severi.
R: La struttura corazzata fornisce un'ulteriore protezione meccanica contro schiacciamenti, urti e danni durante lo scavo. A seconda del materiale della guaina selezionato, il cavo può anche fornire resistenza all'esposizione ai raggi UV e alle condizioni acido-alcaline del terreno, rendendolo adatto per installazioni all'aperto e interrate dove queste condizioni sono presenti.
R: I cavi finiti vengono sottoposti ai relativi test elettrici specificati per i requisiti di prodotto e di progetto. Gli elementi di prova possono includere prestazioni di isolamento e resistenza alla tensione, aiutando a verificare le condizioni elettriche del cavo prima della spedizione e dell'installazione.
R: Le applicazioni tipiche includono i principali circuiti di trasmissione di potenza all'interno di sottostazioni step-up da 35 kV per progetti di energia eolica e fotovoltaica. Il cavo può essere preso in considerazione anche per reti di sottostazioni urbane, rinnovamento di linee ad alta tensione e circuiti di alimentazione dedicati per impianti minerari e chimici.
R: La posa diretta non è consigliata quando la temperatura ambiente è inferiore a 0 ℃. Laddove l'installazione a bassa temperatura è inevitabile, il cavo deve essere preriscaldato in base ai requisiti di installazione applicabili per ridurre il rischio di fessurazioni o danni meccanici all'isolamento e alla guaina.
R: Il cavo può essere utilizzato per la distribuzione dell'energia in ambienti tecnici chiusi come tunnel sotterranei, strutture di transito ferroviario e grandi parchi industriali. La costruzione appropriata del cavo deve essere selezionata in base alle prestazioni antincendio, all'installazione e ai requisiti ambientali del progetto.
