Cavo di alimentazione isolato XLPE da 21/35 kV

Il cavo elettrico isolato XLPE da 21/35 kV di Qiancheng soddisfa i requisiti di costruzione delle linee di trasmissione principali ad alta tensione come il rinnovamento della rete elettrica urbana e la trasmissione di energia per sottostazioni industriali-minerarie.

Definizione e introduzione del prodotto

Nome completo del prodotto

Cavo di alimentazione isolato Qiancheng 21/35 kV XLPE. È conforme ai doppi standard GB/T 12706 e IEC 60840. Con una tensione nominale di 21/35 kV, funge da principale cavo di trasmissione di energia a media e alta tensione.

Supporto per la qualificazione aziendale

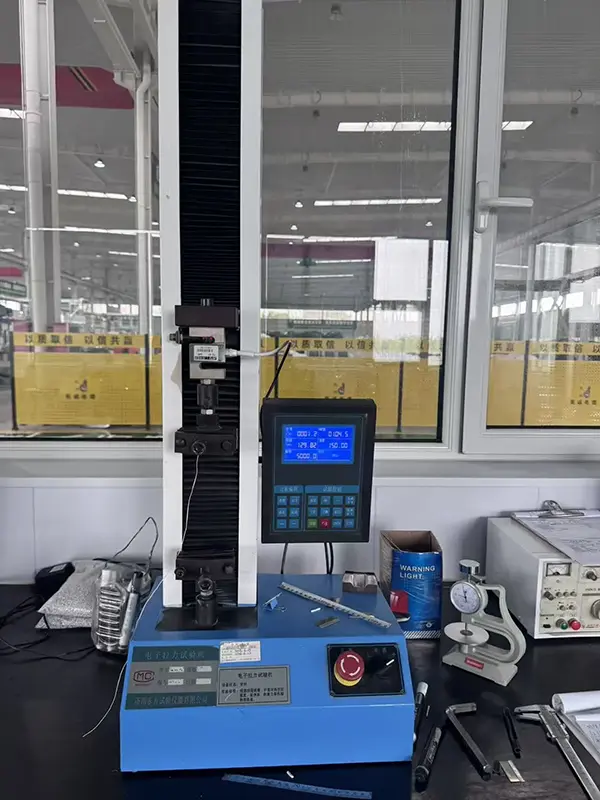

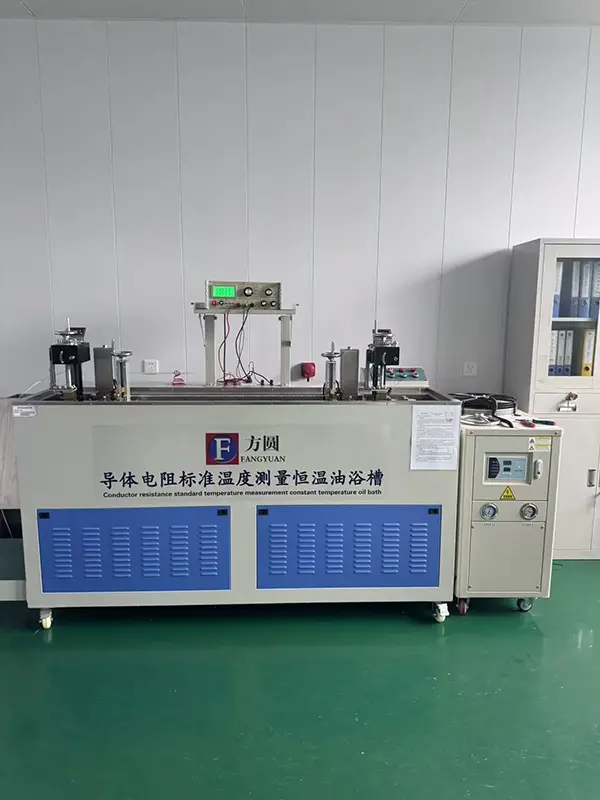

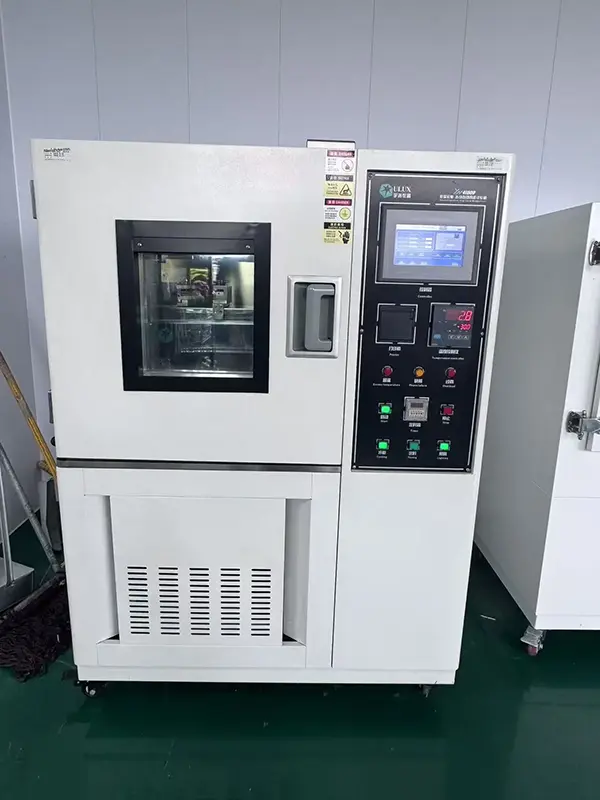

La nostra fabbrica ha 20 anni di esperienza nella produzione di cavi. È dotato di un laboratorio di analisi accreditato CNAS. Le qualifiche della gamma completa possono essere verificate sul sito ufficiale. Ogni lotto di cavi viene fornito con rapporti di ispezione della qualità e certificati di fabbrica e tutti i documenti di qualificazione sono tracciabili per la verifica.

Casi pratici di progetti verificati

Sono stati forniti più di 800.000 metri di cavo elettrico isolato XLPE Qiancheng da 21/35 kV per l'espansione delle sottostazioni, il rinnovamento dell'alimentazione ad alta tensione nelle aree minerarie e progetti complessivi di distribuzione dell'energia dei parchi industriali nella regione dello Shandong. I test di funzionamento sul campo non dimostrano l'invecchiamento o la rottura dell'isolamento dopo 3 anni di funzionamento continuo a pieno carico.

Tabella delle specifiche del prodotto e dei parametri tecnici

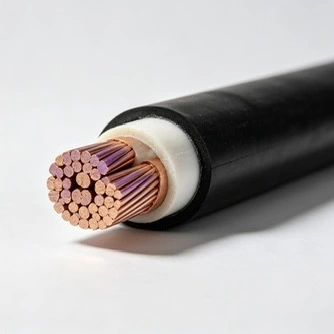

Struttura interna del cavo

Conduttore

Conduttore in rame intrecciato compattato privo di ossigeno di elevata purezza. La resistenza CC misurata del conduttore è rigorosamente mantenuta entro i limiti degli standard nazionali, con una bassa perdita conduttiva. Aumento della temperatura misurata sotto carico di corrente pesante ≤65K.

Strato isolante XLPE triplo coestruso

Prodotto mediante processo integrato di tripla coestrusione. Lo spessore dell'isolamento è uniforme senza spazi d'aria. Può resistere stabilmente al test di tensione a frequenza industriale di 42 kV per 1 ora senza guasti. Funge da struttura portante della pressione centrale del cavo di alimentazione isolato XLPE da 21/35 kV Qiancheng.

Strato schermante

Struttura combinata di schermo semiconduttivo interno e schermo semiconduttivo esterno, che equalizza la distribuzione del campo elettrico e previene danni all'isolamento causati dalla concentrazione locale del campo elettrico.

Armatura e guaina esterna

L'armatura in nastro d'acciaio resiste alla forza di schiacciamento e ai danni derivanti dagli scavi sotterranei. La guaina esterna in HDPE fornisce resistenza alla corrosione acido-alcalina e resistenza all'invecchiamento UV, adatta a molteplici scenari di posa: interramento diretto, installazione di condutture e passaggio di passerelle portacavi.

Vantaggi principali del prodotto

Eccellente stabilità dell'isolamento

Il materiale reticolato XLPE ha una classe di resistenza alla temperatura di 90 ℃. Può sopportare un sovraccarico a breve termine a 250 ℃ per 5 secondi senza sciogliersi. L'isolamento difficilmente si degrada in caso di trasmissione di carichi pesanti a lungo termine, riducendo la frequenza della manutenzione dei guasti di linea.

Controllo qualità completamente tracciabile

Procedure di prova dall'ispezione in entrata del materiale in rame alla consegna del cavo finito. I dati chiave dei test, tra cui resistenza alla tensione, scarica parziale e invecchiamento termico, vengono registrati nel sistema. Gli acquirenti possono accedere a tutti i dati dei test originali tramite i numeri di lotto.

Minori perdite e maggiore risparmio energetico

Prestazioni Il conduttore compatto raggiunge un coefficiente di riempimento superiore al 92%. Rispetto ai normali cavi a trefoli sciolti, la caduta di tensione di linea diminuisce di circa il 7% nella misurazione effettiva, riducendo la perdita di consumo energetico durante il funzionamento a lungo termine della rete elettrica.

Forte compatibilità con la personalizzazione

Opzioni personalizzabili del cavo di alimentazione isolato Qiancheng 21/35 kV XLPE: guaina a basso fumo senza alogeni LSZH, tipo ignifugo di Classe A e tipo resistente al fuoco, che si adatta a condizioni di lavoro speciali di protezione antincendio come tunnel e sale di distribuzione dell'energia chiuse.

Linee guida standard per l'installazione e la posa

Posa ad interrato diretto

Stendere un cuscino di sabbia fine sul fondo della trincea prima della posa. Profondità di interramento dei cavi armati ≥0,8 m. Evitare le aree soggette al rotolamento di veicoli pesanti. Segnalazione completa del percorso dopo la costruzione per evitare che i cavi vengano tagliati da scavi successivi.

Posa di passerelle / tunnel

Per il singolo cavo di alimentazione isolato Qiancheng 21/35 kV XLPE, il raggio di curvatura di posa non deve essere inferiore a 15 volte il diametro esterno del cavo. Riservare spazi di dissipazione del calore per la disposizione a più cavi per evitare il surriscaldamento causato da uno stacking denso.

Imposizione di restrizioni ambientali

Evitare l'immersione prolungata in acque reflue fortemente corrosive e l'esposizione all'aperto non protetta sotto la luce solare intensa. Preriscaldare i cavi prima della posa a temperature inferiori a 0 ℃ per evitare rotture fragili della guaina esterna.

Accettazione del completamento

La nuova prova di tenuta alla tensione a frequenza industriale dovrà essere eseguita dopo il completamento della posa. L'accensione è consentita solo dopo aver superato i test. I nostri tecnici professionisti possono essere inviati per fornire indicazioni sull'accettazione in loco.

Domande frequenti

Q1: Quali vantaggi pratici può apportare il processo di conduttore a trefolo compattato del cavo di alimentazione isolato XLPE da 21/35 kV?

R: Rispetto a un conduttore a trefolo sciolto convenzionale, la struttura compattata può ridurre gli spazi tra i conduttori e supportare una resistenza elettrica inferiore. Aiuta inoltre a gestire l'aumento della temperatura in caso di carico elevato, il che è utile per le applicazioni di trasmissione di potenza a lungo termine.

Q2: Quale temperatura di sovraccarico a breve termine può sopportare l'isolamento XLPE?

R: La temperatura operativa a lungo termine dell'isolamento XLPE è di 90 ℃. In condizioni di cortocircuito o sovraccarico di breve durata, l'isolamento può resistere a temperature fino a 250 ℃ per un breve periodo specificato. I limiti operativi effettivi dovrebbero seguire lo standard del cavo applicabile e le condizioni di installazione.

Q3: Quali funzioni svolgono gli schermi semiconduttivi interni ed esterni?

R: Gli strati semiconduttivi interno ed esterno aiutano a controllare la distribuzione del campo elettrico attorno all'isolamento. Riducendo la concentrazione localizzata del campo elettrico sulle interfacce del conduttore e dell'isolamento, il sistema di schermatura supporta prestazioni di isolamento stabili durante il funzionamento ad alta tensione.

Q4: Quali sono i punti chiave della costruzione per l'installazione direttamente interrata?

R: Una costruzione corazzata è generalmente preferita laddove l'interramento diretto richiede una protezione meccanica aggiuntiva. Sul fondo della trincea può essere previsto un adeguato cuscino di sabbia e la profondità di interramento deve soddisfare le specifiche di progetto applicabili. Anche i percorsi dei cavi dovrebbero essere chiaramente segnalati dopo l'installazione, in particolare nelle aree in cui potrebbero verificarsi scavi successivi o traffico di veicoli.

Q5: Quali sono i requisiti di piegatura e disposizione per le passerelle portacavi o l'installazione del tunnel?

R: Il raggio di curvatura minimo per un singolo cavo non deve essere inferiore a 15 volte il suo diametro esterno, a meno che le specifiche applicabili non dispongano diversamente. Quando più cavi sono installati in parallelo, è necessario mantenere una distanza adeguata per la dissipazione del calore. Dovrebbe essere evitato un impilamento eccessivo per evitare un inutile aumento della temperatura.

Q6: Quali ambienti non sono adatti alla posa diretta?

R: L'esposizione a lungo termine a liquami fortemente corrosivi e a condizioni esterne non protette con luce solare intensa dovrebbe essere evitata a meno che la struttura del cavo selezionata non sia stata verificata per questi ambienti. Per l'installazione a temperature ambiente inferiori a 0°C, è necessario adottare misure di preriscaldamento adeguate per ridurre il rischio di danni fragili alla guaina.

Q7: Quali test devono essere completati prima di energizzare il cavo installato?

R: Dopo l'installazione, è necessario completare l'ispezione elettrica richiesta e il test di resistenza alla tensione a frequenza industriale in base agli standard applicabili e ai requisiti di progetto. Il circuito deve essere alimentato solo dopo che sono state superate le prove richieste e l'installazione è stata accettata. L'assistenza tecnica può essere fornita per requisiti di accettazione specifici del progetto.
