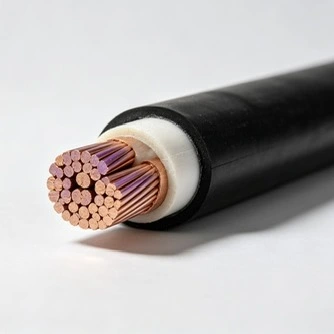

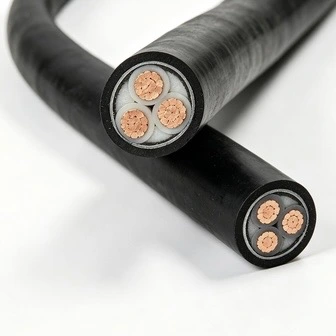

Il cavo elettrico isolato Qiancheng 12/20kV XLPE viene applicato per progetti di nuova costruzione e ristrutturazione di varie trasmissioni di potenza a media tensione da 20kV. Fornisce due serie principali: YJV con nucleo in rame unipolare e tripolare e YJLV con nucleo in alluminio, con guaina a basso fumo priva di alogeni LSZH opzionale. Ampiamente adottato nei progetti infrastrutturali di nuova energia e rete elettrica in patria e all'estero. I dati operativi misurati e i casi di progetto sono disponibili per la verifica.
|
Area sezione trasversale nominale del conduttore (mm²) |
Spessore dell'isolamento (mm) |
Spessore guaina (mm) |
Diametro esterno approssimativo del cavo (mm) |
Resistenza CC Cu (Ω/km) |
Resistenza CC Al (Ω/km) |
Tensione di prova (kV/5min) |
Portata Cu nell'aria (A) |
Ampacità-Al in aria (A) |
Portata-Cu nel terreno interrato direttamente (A) |
Ampacity-Al nel terreno interrato direttamente (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0,100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0,100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
Rispetto ai cavi ordinari, presenta una bassa perdita dielettrica di isolamento e un'eccellente resistenza all'invecchiamento dell'acqua. La tolleranza dello spessore dell'isolamento è controllata entro ±0,05 mm per evitare rischi di guasto causati dalla concentrazione del campo elettrico. La sua durata di servizio all'aperto progettata arriva fino a 40 anni.
Frequenza di rivestimento dello scudo ≥25%. Ha superato severi test di resistenza all'alta tensione con livello di scarica parziale inferiore a 10pC. Gestisce le fluttuazioni del carico della rete elettrica e riduce notevolmente le interruzioni di corrente impreviste.
Fumi a basso contenuto di fumo, non tossici e privi di corrosione in condizioni di incendio con trasmissione della luce ≥70%. Sono disponibili set completi di certificati di prova IEC in cinese e inglese per una facile accettazione della sicurezza antincendio dei progetti pubblici.
I tipi con nucleo in rame offrono una bassa perdita di linea per scenari di carico pesante a breve distanza. YJLV con nucleo in alluminio riduce il peso proprio del 30%, riducendo efficacemente i costi complessivi del progetto per la trasmissione di potenza a lunga distanza.
L'impresa è proprietaria di un laboratorio accreditato CNAS. Per ogni lotto di cavo di alimentazione isolato Qiancheng 12/20 kV XLPE vengono archiviati video di test completi. I cavi sono collegati con codici QR tracciabili ed è supportata l'ispezione casuale in loco del cliente.
La struttura isolante stabile resiste ai guasti causati dall'umidità durante il funzionamento a lungo termine. Mantiene una resistenza di isolamento stabile anche in condizioni umide di miniere e impianti chimici e riduce i guasti da cortocircuito.
Le versioni ignifughe convenzionali limitano la propagazione della fiamma. Le varianti personalizzate a basso fumo e prive di alogeni non producono fumi corrosivi altamente tossici in caso di incendio, garantendo visibilità per i passaggi di evacuazione del personale e adatte ad aree densamente popolate.
I tipi corazzati resistono all'estrusione e all'impatto della pietra. La guaina esterna è resistente ai raggi UV e alla corrosione acida-alcalina, prevenendo danni durante la posa esterna e sotterranea ed eliminando i rischi di dispersione elettrica.
Linee di trasmissione elettrica in sito da 20kV per sottostazioni step-up fotovoltaiche ed eoliche.
Linee di alimentazione a media tensione per sottostazioni regionali e potenziamento e rinnovamento della rete elettrica urbana.
Sistemi di distribuzione dell'energia in loco da 20 kV per impianti chimici e grandi parchi industriali.
Infrastrutture pubbliche urbane Transito ferroviario, tunnel sotterranei di servizi completi, ospedali su larga scala e complessi commerciali. Per gli spazi sotterranei chiusi sono preferibili i tipi a bassa emissione di fumi senza alogeni.
Il cavo di alimentazione isolato Qiancheng 12/20kV XLPE può essere posato su passerelle portacavi, trincee per cavi, tunnel e condotti protettivi. I tipi corazzati sono consigliati per l'interramento diretto leggero in terreno sciolto.
Preriscaldare i cavi a una temperatura superiore a 5 ℃ prima della posa quando la temperatura ambiente è inferiore a 0 ℃ per evitare rotture fragili dell'isolamento a basse temperature.
Tenere il cablaggio lontano da spigoli vivi e angoli per evitare graffi sulla guaina e infiltrazioni d'acqua che provocano l'invecchiamento dell'albero acquatico.
I cavi CA unipolari non devono mai essere installati solo all'interno di condotti in acciaio, per evitare il riscaldamento dovuto a correnti parassite che accelerano l'invecchiamento del cavo.
R: La schermatura metallica a doppio strato è progettata con un tasso di sovrapposizione ≥25%, mentre la scarica parziale è controllata al di sotto di 10 pC. In combinazione con i test di resistenza all'alta tensione, la struttura di schermatura aiuta a migliorare la stabilità elettrica e a ridurre il rischio di guasti legati all'isolamento durante il funzionamento.
R: L'isolamento XLPE presenta una bassa perdita dielettrica e prestazioni elettriche stabili. La tolleranza dello spessore dell'isolamento è controllata entro ±0,05 mm per mantenere un campo elettrico uniforme e ridurre il rischio di sollecitazioni localizzate. Pratiche di installazione corrette, inclusa la prevenzione di danni alla guaina e infiltrazioni d'acqua, migliorano ulteriormente l'affidabilità a lungo termine.
R: Sì. È adatto per sistemi di trasmissione di energia a media tensione in progetti fotovoltaici ed eolici. Le versioni con conduttore in rame possono essere selezionate per applicazioni a carico elevato, mentre le versioni YJLV con conduttore in alluminio sono adatte per distanze di trasmissione più lunghe dove il controllo del peso e dei costi è importante.
R: I cavi ignifughi convenzionali si concentrano principalmente sulla limitazione della propagazione della fiamma. Le versioni a bassa emissione di fumi senza alogeni offrono ulteriori vantaggi, tra cui una ridotta emissione di fumo, gas di combustione non corrosivi e una trasmissione luminosa ≥70%, rendendole adatte per aree chiuse come tunnel di servizio e strutture pubbliche.
R: La struttura isolante stabile aiuta a mantenere la resistenza dell'isolamento in condizioni umide e riduce la possibilità di guasti elettrici. Le versioni armate forniscono una protezione meccanica aggiuntiva contro la pressione esterna e gli urti in ambienti di installazione impegnativi.
R: I tipi non armati vengono generalmente utilizzati in passerelle per cavi, trincee, tunnel e condotti protettivi dove è disponibile la protezione meccanica. I tipi corazzati sono consigliati per l'interramento diretto o per aree con maggiore stress meccanico per migliorare la resistenza ai danni esterni.
R: Le versioni con conduttore in alluminio sono comunemente utilizzate nei progetti di trasmissione a lunga distanza grazie al loro peso ridotto e ai vantaggi in termini di costi. Le versioni con conduttore in rame sono preferite per applicazioni che richiedono una maggiore conduttività o capacità di carico concentrato.
R: A temperature inferiori a 0 ℃, si consiglia di preriscaldare il cavo sopra 5 ℃ prima dell'installazione per ridurre il rischio di rottura dell'isolamento. Durante la posa, evitare piegature eccessive, spigoli vivi e danni meccanici per mantenere le prestazioni del cavo.
