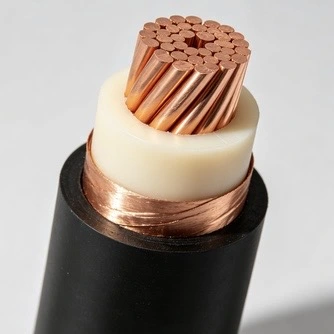

Cavo di alimentazione isolato XLPE 18/30 kV

Per i progetti di ingegneria della distribuzione dell'energia ad alta tensione, il cavo di alimentazione isolato XLPE da 18/30 kV Qiancheng è la scelta preferita. Soddisfa i requisiti costruttivi dei progetti di trasmissione e distribuzione di energia di classe 30 kV.

Tabella delle specifiche del prodotto e dei parametri tecnici

Vantaggi rispetto ai prodotti simili

Tecnologia di isolamento leader

Viene adottato un isolamento in polietilene reticolato XLPE di alta qualità, dotato di una linea di produzione a tripla coestrusione e misurazione dello spessore laser in linea per garantire uno spessore isolante uniforme e inibire la generazione di alberi acquatici. Rispetto ai cavi normali, offre una perdita dielettrica inferiore, con una durata di servizio all'aperto progettata fino a 40 anni.

Struttura dello scudo a doppio strato ottimizzata

Doppia schermatura in nastro di rame con velocità di sovrapposizione ≥25%. Ha superato severi test di resistenza alla tensione e di scarica parziale, in grado di far fronte a fluttuazioni di carico della rete elettrica su larga scala e di ridurre i rischi di guasti imprevisti e interruzioni di corrente.

Opzioni materiali flessibili

Le versioni con nucleo in rame presentano una bassa perdita di linea, adatta per sottostazioni per carichi pesanti a breve distanza. YJLV con nucleo in alluminio riduce il peso proprio del 30%, riducendo efficacemente i costi totali di trasporto e posa per progetti di trasmissione di potenza a lunga distanza.

Sistema completo di tracciabilità della qualità

Ogni lotto di cavo di alimentazione isolato Qiancheng 18/30 kV XLPE viene sottoposto a test indipendenti con video di prova archiviati. Vengono forniti codici QR tracciabili. È supportata l'ispezione casuale in loco del cliente per evitare discrepanze di qualità tra il campione e le merci prodotte in serie.

Versione LSZH a bassa emissione di fumi senza alogeni opzionale

La variante a basso fumo senza alogeni produce poco fumo non tossico durante la combustione. Sono disponibili serie complete di certificati di test IEC sia in cinese che in inglese per facilitare il superamento dell'accettazione della sicurezza antincendio per progetti di infrastrutture pubbliche.

Prestazioni di sicurezza

Sicurezza elettrica

Prima della consegna vengono eseguiti severi test di resistenza all'alta tensione e di scarica parziale. Funziona stabilmente in miniere umide e siti di impianti chimici, riducendo i rischi di guasto dovuti a cortocircuito e rottura dell'isolamento.

Prestazioni di sicurezza antincendio

La versione personalizzata a bassa emissione di fumi, priva di alogeni, è autoestinguente in caso di incendio e non rilascia fumi tossici corrosivi, salvaguardando l'evacuazione del personale in scenari di incendio e adattandosi a progetti di ingegneria ad alta densità di popolazione.

Sicurezza operativa a lungo termine

Resistente all'invecchiamento e resistente ai raggi UV. Resiste ai danni e all'invecchiamento in caso di posa interrata a lungo termine o all'aperto, riducendo notevolmente i costi per l'ispezione periodica e la sostituzione dei cavi.

Scenari applicativi

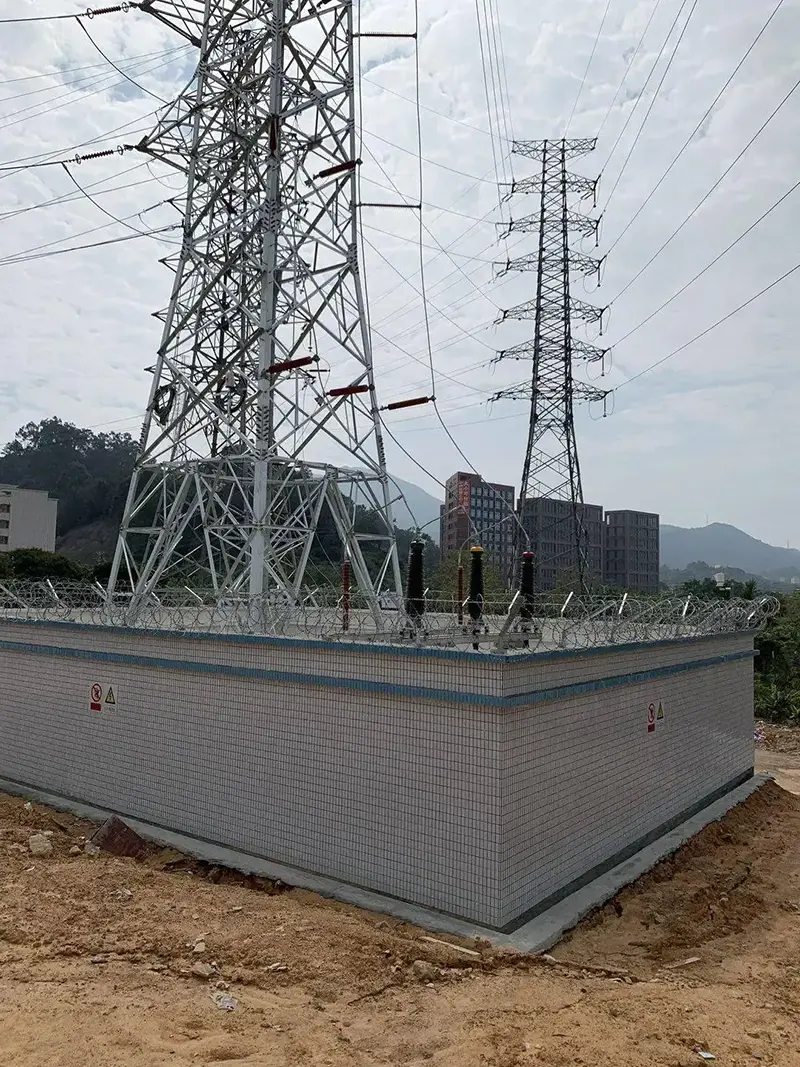

Sottostazioni urbane, parchi industriali su larga scala, basi minerarie e chimiche, trasporto ferroviario, tunnel sotterranei di servizi completi e linee di trasmissione di energia di supporto per centrali elettriche di nuova energia.

Requisiti di installazione e posa

1. La temperatura ambiente di posa non deve essere inferiore a 0 ℃. Si consiglia di preriscaldare i cavi prima della costruzione a basse temperature per evitare danni da fessurazioni fragili all'isolamento.

2. Seguire rigorosamente le specifiche relative al raggio di curvatura minimo. Tenere il cablaggio lontano da spigoli vivi e angoli per evitare graffi sulla guaina e infiltrazioni d'acqua che potrebbero provocare l'invecchiamento dell'isolamento.

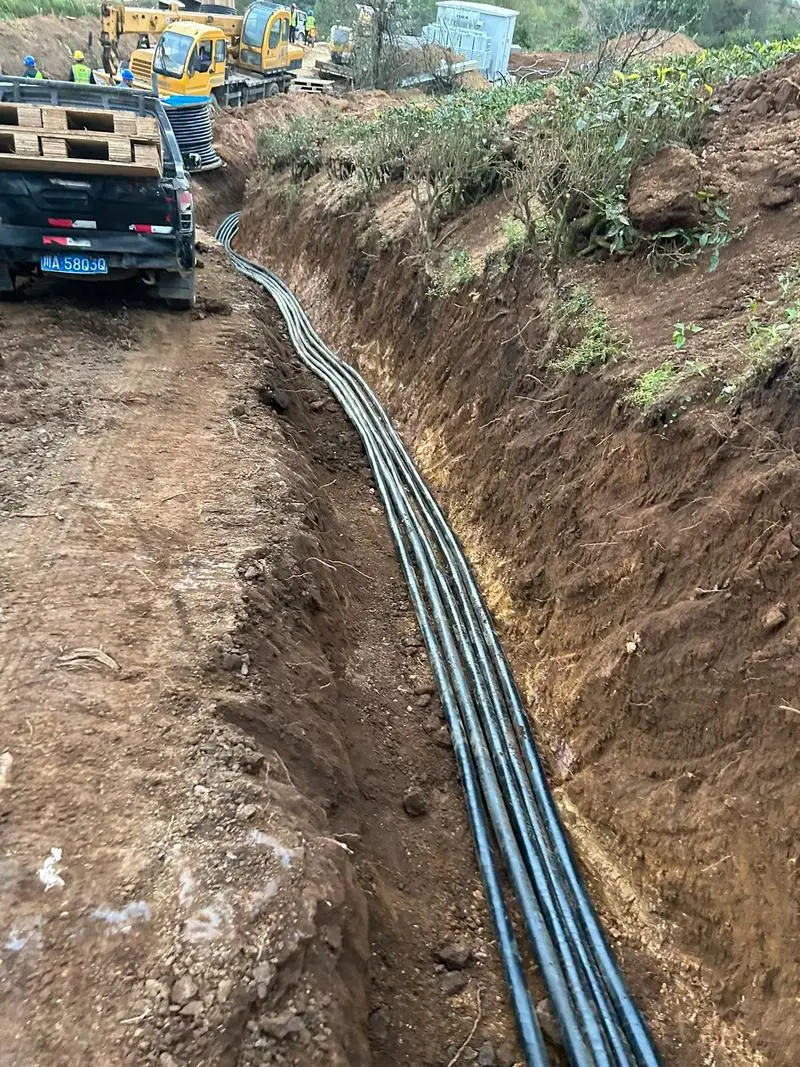

3. I metodi di posa accettabili includono il percorso di passerelle per cavi interni, tunnel per cavi, trincee per cavi, installazione di condutture e interramento diretto in terreno sciolto. I cavi armati possono resistere a lievi forze meccaniche esterne.

4. I cavi CA unipolari non devono essere instradati solo all'interno di condotti in acciaio, in modo da evitare il riscaldamento dovuto a correnti parassite che accelera l'invecchiamento del cavo.

Domande frequenti

Q1: Lo spessore dell'isolamento del cavo di alimentazione isolato XLPE da 18/30 kV è relativamente spesso. Come viene mantenuto lo spessore uniforme durante la produzione?

R: Per monitorare le dimensioni dell'isolamento durante la produzione viene utilizzata una linea di produzione a tripla coestrusione con misurazione laser dello spessore in linea. Ciò aiuta a mantenere uno spessore di isolamento XLPE costante e supporta prestazioni dielettriche stabili. La durata di servizio dichiarata per le applicazioni esterne può raggiungere i 40 anni in condizioni operative specificate.

D2: Quale funzione protettiva fornisce la doppia schermatura in nastro di rame in caso di fluttuazioni del carico della rete elettrica?

R: La schermatura in nastro di rame ha una velocità di sovrapposizione specificata pari a ≥25%. Il sistema di schermatura, insieme ai test di resistenza alla tensione e di scarica parziale, aiuta a controllare il campo elettrico e supporta le prestazioni di isolamento quando il sistema di alimentazione subisce cambiamenti nel carico operativo.

D3: Come dovrebbero essere selezionate le versioni con nucleo in rame e alluminio per i progetti di sottostazioni a lunga distanza?

R: La costruzione con nucleo in rame è comunemente presa in considerazione laddove sono necessarie una maggiore conduttività e una trasmissione di carichi pesanti su distanze più brevi. La costruzione YJLV con nucleo in alluminio può essere presa in considerazione per percorsi di trasmissione più lunghi dove il peso inferiore del cavo è un fattore importante. La scelta finale dovrebbe tenere conto anche della capacità di corrente, della caduta di tensione, delle condizioni di installazione e della lunghezza totale del cavo.

Q4: Come si comporta il cavo in ambienti umidi ad alta tensione come miniere e impianti chimici?

R: I relativi test di resistenza all'alta tensione e di scarica parziale vengono eseguiti secondo i requisiti applicabili. L'isolamento XLPE fornisce il sistema di isolamento elettrico, mentre la struttura del cavo deve essere selezionata in base all'esposizione all'umidità, alla temperatura, al contatto chimico e ad altre condizioni del sito nelle miniere o negli impianti chimici.

Q5: Cosa si dovrebbe considerare per l'installazione a lungo termine interrata direttamente e all'aperto?

R: La struttura del cavo garantisce resistenza all'invecchiamento e all'esposizione ai raggi UV, mentre le versioni armate offrono una protezione meccanica aggiuntiva per condizioni di installazione in cui il cavo potrebbe essere esposto a forze esterne. Per applicazioni interrate direttamente o all'aperto, prima dell'installazione è necessario rivedere il tipo di guaina, le condizioni del terreno, l'esposizione alla luce solare e la protezione meccanica.

Q6: Cosa bisogna considerare quando si piega il cavo durante l'installazione?

R: Durante l'installazione è necessario rispettare il raggio di curvatura minimo specificato. Evitare bordi taglienti, flessioni eccessive e trazioni forzate per evitare danni alla guaina. Una corretta gestione è particolarmente importante per i sistemi di cavi ad alta tensione perché i danni meccanici possono compromettere il sistema di isolamento e le sue prestazioni a lungo termine.

D7: Quando è preferibile la versione a bassa emissione di fumi priva di alogeni rispetto al tipo con guaina convenzionale?

R: La versione a bassa emissione di fumi senza alogeni ha lo scopo di limitare il fumo e le emissioni contenenti alogeni corrosivi durante la combustione. Può essere preso in considerazione per infrastrutture densamente occupate o chiuse, comprese le strutture di trasporto ferroviario e i tunnel sotterranei, dove i requisiti di prestazione contro fumo e fuoco sono più severi.

Q8: Quali precauzioni sono necessarie quando si installa il cavo a basse temperature?

R: La temperatura ambiente di posa consigliata non deve essere inferiore a 0 ℃ a meno che la procedura di installazione applicabile non specifichi diversamente. Laddove è richiesta un'installazione a bassa temperatura, è necessario seguire adeguate misure di preriscaldamento per ridurre il rischio di danni fragili all'isolamento. Per i cavi CA unipolari, anche l'installazione all'interno di condotti in acciaio deve seguire i requisiti applicabili per evitare un eccessivo riscaldamento dovuto a correnti parassite.
