Qiancheng, un produttore cinese di cavi, fornisceFilo tondo isolato in PVC di alluminioper applicazioni fisse di distribuzione dell'alimentazione a bassa tensione e cablaggio edilizio. Dotato di un conduttore in alluminio, isolamento in PVC e guaina esterna protettiva, questo cavo combina una struttura leggera con un pratico isolamento elettrico. Comprenderne le specifiche, i requisiti di installazione e le caratteristiche prestazionali aiuta ingegneri, appaltatori e team di approvvigionamento a selezionare il cavo giusto per sistemi elettrici affidabili.
Il filo tondo isolato in PVC e alluminio è progettato per installazioni elettriche fisse in cui il peso del conduttore, la protezione dell'isolamento e il costo del progetto sono considerazioni importanti. Il modello BLVV di Qiancheng è caratterizzato da un conduttore unipolare in alluminio con isolamento in PVC e una guaina esterna in PVC, con tensione nominale di 300/500 V. Le sezioni trasversali dei conduttori disponibili vanno da 2,5 mm² a 70 mm² nelle specifiche elencate. Questa guida spiega la struttura del cavo, i parametri tecnici, i principali vantaggi, gli scenari applicativi, i criteri di selezione e le precauzioni di installazione per aiutare gli acquirenti a prendere decisioni informate.

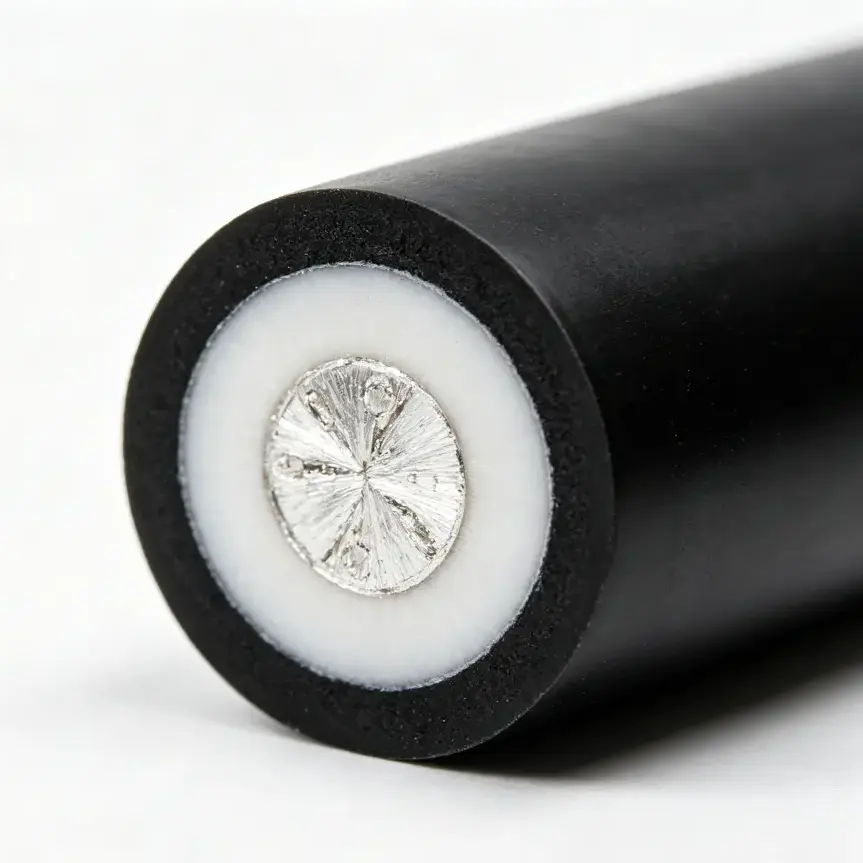

Il filo tondo isolato in PVC di alluminio è un cavo elettrico che utilizza l'alluminio come materiale conduttore e il cloruro di polivinile (PVC) come isolante. Nella costruzione BLVV offerta da Qiancheng, una guaina esterna in PVC fornisce uno strato protettivo aggiuntivo attorno al conduttore isolato.
Il cavo è progettato per installazioni elettriche fisse a bassa tensione. La sua tensione nominale è di 300/500 V, rendendo essenziale la corretta applicazione e il rispetto delle normative elettriche locali quando lo si specifica per un progetto.
La combinazione di alluminio e PVC soddisfa diversi requisiti pratici:
È importante distinguere questo prodotto dai cavi in alluminio con isolamento XLPE, dai cavi di alimentazione armati e dai cavi flessibili. I valori nominali elettrici, i limiti di temperatura, le caratteristiche meccaniche e i metodi di installazione possono differire in modo significativo.
Per informazioni specifiche sul prodotto, visitare la pagina del prodotto Filo tondo isolato in PVC di alluminio di Qiancheng.
Le prestazioni del cavo dipendono dall'interazione tra conduttore, isolamento e guaina esterna. Ciascun componente svolge una funzione diversa e la struttura completa deve soddisfare i requisiti dell'installazione prevista.
Il conduttore di alluminio trasporta la corrente elettrica attraverso il circuito. Rispetto al rame, l'alluminio ha un volume più leggero, il che può essere vantaggioso quando si gestiscono cavi lunghi o si trasportano quantità sostanziali di cavi. Tuttavia, l'alluminio ha una resistività elettrica maggiore rispetto al rame, quindi il dimensionamento dei conduttori deve tenere conto della corrente, della caduta di tensione e delle condizioni di installazione.
L'isolamento primario in PVC circonda il conduttore e fornisce la separazione elettrica. Il suo spessore deve corrispondere al design del cavo specificato e allo standard di prodotto applicabile. Isolamenti danneggiati, temperature di esercizio inadeguate o un'installazione errata possono compromettere la sicurezza elettrica.
La guaina esterna in PVC aggiunge uno strato di protezione contro il normale contatto meccanico e l'esposizione ambientale. Sebbene il PVC possa offrire un'utile resistenza all'umidità e all'abrasione, il livello effettivo di protezione dipende dalla formulazione del materiale, dalla progettazione del cavo e dall'ambiente operativo. Non si deve presumere automaticamente che una normale guaina in PVC fornisca resistenza ai raggi UV, prestazioni ignifughe o idoneità all'interramento diretto.
La struttura rotonda unipolare risultante è destinata ad applicazioni di cablaggio fisso adatte piuttosto che all'uso illimitato in ogni ambiente interno o esterno.
I dati tecnici devono essere esaminati prima di ordinare qualsiasi cavo elettrico. La tabella seguente riassume le specifiche BLVV pubblicate da Qiancheng. I valori sono dimensioni di riferimento del prodotto, non valori universali per ogni cavo in PVC di alluminio.
| Sezione trasversale nominale | Conteggio minimo dei fili del conduttore | Spessore dell'isolamento (mm) | Spessore guaina (mm) | Diametro esterno massimo (mm) | Peso di riferimento (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1×4mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1×6mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1×10mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1×16mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1×25mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1×35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1×50mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1×70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Nota importante sulle specifiche:La tabella pubblicata identifica il numero minimo di fili conduttori per ciascuna taglia. Gli acquirenti devono confermare con il fornitore l'esatta costruzione del conduttore, gli standard applicabili, la temperatura operativa nominale, la capacità di trasporto di corrente e tutti i rapporti di prova richiesti prima di effettuare un ordine.
Ad esempio, il diametro esterno e il peso di riferimento sono utili per stimare lo spazio di instradamento dei cavi, i carichi di trasporto e le quantità di materiale. Non stabiliscono in modo indipendente se un cavo può trasportare in sicurezza un particolare carico elettrico.
La bassa densità dell'alluminio rappresenta un vantaggio pratico nei progetti che coinvolgono grandi quantità di cavi. Rispetto ad un conduttore in rame con funzione elettrica equivalente, un conduttore in alluminio opportunamente dimensionato può ridurre il peso del conduttore. Il confronto finale del peso del cavo deve utilizzare dimensioni dei conduttori elettricamente adeguate anziché semplicemente confrontare aree di sezione trasversale uguali.
L'isolamento e la guaina esterna svolgono funzioni complementari. L'isolamento primario fornisce la separazione elettrica, mentre la guaina aggiunge protezione esterna. Questa disposizione può essere utile nelle installazioni fisse dove il cavo viene installato secondo le sue condizioni nominali e protetto da eccessive sollecitazioni meccaniche.
La gamma elencata da 2,5 mm² a 70 mm² offre agli acquirenti diverse opzioni per i diversi requisiti del circuito. Un conduttore più piccolo può essere adatto a un circuito a carico relativamente basso, mentre un conduttore più grande può essere preso in considerazione per carichi più elevati o percorsi di cavi più lunghi. La selezione finale deve basarsi su calcoli ingegneristici e sulle normative applicabili.
Le opzioni di dimensioni normali possono semplificare il confronto delle specifiche e la pianificazione dei materiali. Per progetti che richiedono particolari lunghezze, quantità, imballaggi o opzioni di materiali ignifughi, gli acquirenti devono confermare la disponibilità e i requisiti tecnici con Qiancheng prima della produzione o della spedizione.
Questi vantaggi sono più significativi quando il cavo è adattato all'applicazione prevista. Nessun materiale conduttore o struttura isolante può compensare un dimensionamento errato, collegamenti inadeguati o condizioni di installazione inadeguate.
Il cavo BLVV di Qiancheng è destinato ad applicazioni di cablaggio fisso a bassa tensione adatte. A seconda delle normative applicabili e delle specifiche del prodotto confermate, i potenziali usi includono:
Prima di specificare il cavo per installazioni esterne, verificare se la particolare formulazione del PVC e il design del cavo sono approvati per l'esposizione prevista. Per l'interramento diretto, ambienti ad alto impatto, luoghi pericolosi o applicazioni che richiedono una particolare classificazione di prestazione antincendio, potrebbe essere necessario un cavo appositamente progettato e adeguatamente certificato.
La scelta di un cavo appropriato richiede molto più che la semplice corrispondenza di un'area della sezione trasversale nominale con una corrente prevista. Un processo di selezione affidabile considera il circuito elettrico completo e il suo ambiente di installazione.
Verificare che la tensione nominale di 300/500 V sia adatta al circuito e al codice elettrico applicabile. Non dare per scontato che un cavo sia adatto a una classe di tensione diversa solo perché la sua struttura fisica sembra simile.
Determinare la corrente di carico prevista, la lunghezza del circuito, la temperatura ambiente, il metodo di installazione, il raggruppamento con altri cavi e la caduta di tensione consentita. La resistenza elettrica dell'alluminio è superiore a quella del rame, pertanto una sostituzione diretta dimensione per dimensione potrebbe non essere appropriata.
Identificare la potenziale esposizione a umidità, luce solare, sostanze chimiche, abrasione, impatto e calore. Confermare se è necessario un condotto, un condotto, un supporto o una protezione meccanica aggiuntivi.
I conduttori in alluminio richiedono terminali e connettori specificatamente adatti all'alluminio. Confermare la dimensione consentita del conduttore, il materiale del terminale, il metodo di preparazione e la coppia di serraggio. Collegamenti errati possono causare resistenza eccessiva e surriscaldamento.
Prima di confermare un ordine, richiedere la scheda tecnica, le norme di prodotto applicabili, la documentazione di test, i dettagli dell'imballaggio e il programma di consegna. Per progetti più grandi, verificare che la marcatura del cavo fornita e la documentazione del lotto corrispondano alle specifiche approvate.
Una corretta installazione è essenziale per ottenere prestazioni elettriche affidabili. Anche un cavo prodotto secondo le specifiche corrette può diventare pericoloso se installato o terminato in modo improprio.
Laddove i conduttori in alluminio si collegano a conduttori in rame, utilizzare connettori approvati progettati per la specifica combinazione di materiali. Il metodo di connessione deve soddisfare la compatibilità, la resistenza dei contatti e tutti i requisiti di preparazione specificati dal produttore del connettore.
Per i progetti con severi requisiti di sicurezza antincendio, confermare la precisa classificazione ignifuga e le prove di prova a supporto. Una guaina in PVC da sola non garantisce che il cavo soddisfi un particolare standard di sicurezza antincendio.
La descrizione del prodotto pubblicata specifica una tensione nominale di 300/500 V. Verificare sempre la marcatura e la documentazione del prodotto rispetto ai requisiti del circuito previsto prima dell'installazione.
L'alluminio offre una densità inferiore e può ridurre il peso del conduttore, il che è utile per la movimentazione e il trasporto. Tuttavia, l’alluminio ha una resistività elettrica maggiore rispetto al rame. La dimensione del conduttore, la compatibilità dei terminali e i requisiti di installazione devono quindi essere valutati attentamente.
La tabella delle specifiche BLVV pubblicata da Qiancheng elenca le sezioni trasversali nominali di 2,5, 4, 6, 10, 16, 25, 35, 50 e 70 mm². Conferma la disponibilità attuale ed eventuali requisiti speciali di dimensioni o lunghezza direttamente con il fornitore.
Potrebbe essere adatto per alcune applicazioni di cablaggio fisso per esterni quando le specifiche del prodotto e le condizioni di installazione lo consentono. È necessario valutare la luce solare diretta, l'esposizione all'acqua, la temperatura e i danni meccanici. Non dare per scontato che tutti i cavi con guaina in PVC siano adatti all'esposizione prolungata ai raggi UV o all'interramento diretto.
No. Le prestazioni ignifughe dipendono dalla formulazione specifica del materiale, dal design del cavo e dallo standard di prova applicabile. Se sono richieste prestazioni ignifughe, richiedere conferma della versione fornita e della relativa documentazione di test di supporto.
La scelta deve tenere conto della corrente di carico, della lunghezza del cavo, della caduta di tensione, della temperatura ambiente, del metodo di installazione, del raggruppamento dei cavi e dei requisiti elettrici locali. Un progettista elettrico qualificato dovrebbe verificare la dimensione finale del conduttore anziché fare affidamento solo sulla sezione trasversale nominale.
Fornire il modello del cavo, la tensione nominale, la sezione trasversale del conduttore, la lunghezza richiesta, la quantità totale, l'ambiente di installazione, lo standard applicabile, il mercato di destinazione, i requisiti di imballaggio ed eventuali requisiti di prestazione speciali. Queste informazioni aiutano il fornitore a valutare la compatibilità delle specifiche e a preparare un preventivo più accurato.
Il filo tondo isolato in PVC di alluminio è un'opzione pratica per installazioni fisse a bassa tensione adatte che richiedono un conduttore leggero e una struttura protettiva di isolamento e guaina in PVC. Il successo delle specifiche non dipende solo dal prezzo: tensione nominale, dimensioni dei conduttori, compatibilità dei collegamenti, esposizione ambientale e documentazione di conformità sono tutti fattori che influenzano le prestazioni a lungo termine.
Qiancheng fornisce le specifiche dei cavi BLVV per la valutazione del progetto, con dimensioni dei conduttori elencate da 2,5 mm² a 70 mm². Se stai acquistando un cavo per un edificio, una fabbrica o un progetto di distribuzione elettrica, rivedi i tuoi requisiti tecnici prima di selezionare il modello finale. Visita quindi la pagina del prodotto Filo tondo isolato in PVC di alluminio per rivedere le informazioni disponibilicontattacicon le dimensioni, la tensione, la quantità, le condizioni di installazione e la destinazione di consegna richieste. Il team di Qiancheng può aiutarti a discutere le specifiche adeguate e i dettagli del preventivo per il tuo progetto.
