L'attrezzatura mineraria non rimane in una posizione fissa durante il funzionamento. Taglia-carbone, trasportatori e altre macchine sotterranee possono tirare, piegare, riposizionare o spostare ripetutamente il cavo collegato. Questo modello di funzionamento richiede una struttura del cavo in grado di accogliere il movimento piuttosto che un design di installazione fissa convenzionale.

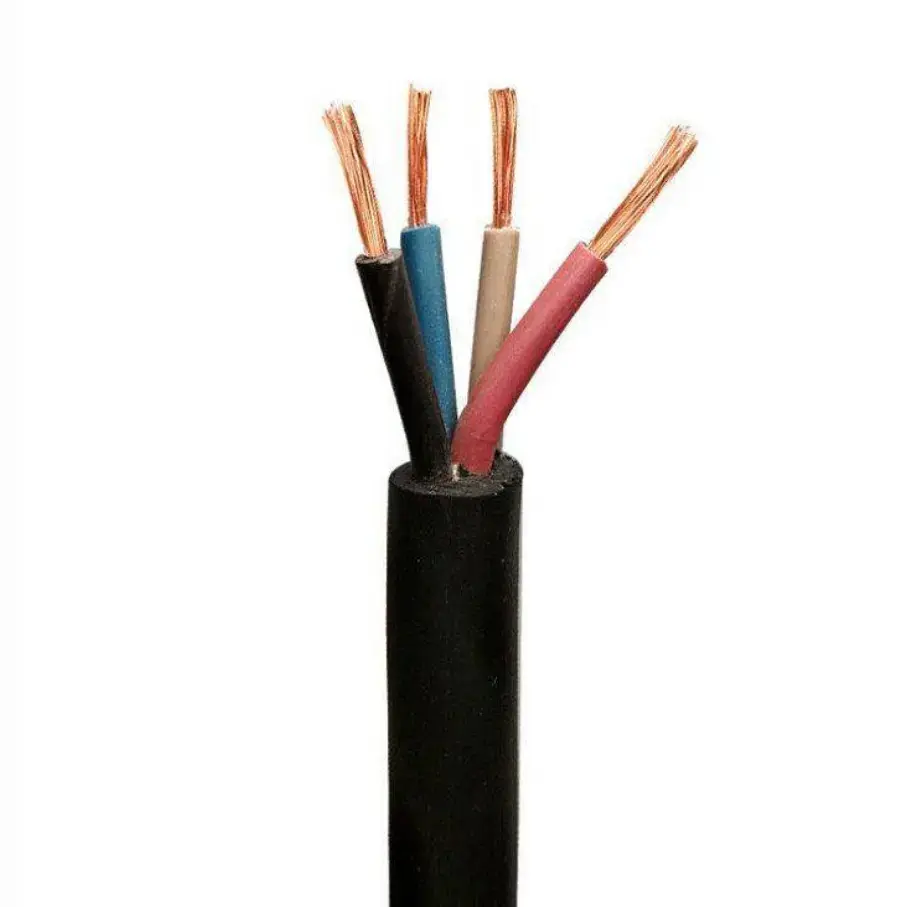

I cavi flessibili da trascinamento per miniera di carbone di Qiancheng sono sviluppati per questo tipo di connessione elettrica sotterranea. Utilizza rame ricotto stagnato di elevata purezza con una struttura a filo sottile multifilare, uno speciale isolamento in gomma e una guaina in gomma rinforzata. Le specifiche disponibili coprono da 4 mm² a 120 mm², consentendo di selezionare la dimensione del conduttore in base al carico dell'apparecchiatura e alle effettive condizioni di installazione.
Un cavo di alimentazione fisso viene principalmente installato e lasciato in posizione, mentre un cavo da trascinamento funziona insieme ai macchinari in movimento. Piegature e movimenti ripetuti impongono maggiori sollecitazioni meccaniche al conduttore, all'isolamento e alla guaina. Per questo motivo la struttura del conduttore si basa su numerosi sottili fili di rame anziché su un unico conduttore solido.
Le specifiche elencate contengono da 42 a 960 fili conduttori minimi. All'aumentare della sezione trasversale del conduttore, il numero di fili sottili e il diametro del conduttore vengono adeguati di conseguenza. Questa struttura consente di maneggiare e instradare il cavo in applicazioni in cui il movimento fa parte del normale funzionamento dell'apparecchiatura.
| Dimensione del conduttore | Fili minimi | Diametro del conduttore | Isolamento in gomma | Diametro dell'isolamento | Massimo. Resistenza a 20℃ |
|---|---|---|---|---|---|
| 4 mm² | 42 | 2,60±0,02 mm | 1,4 mm | 5,4 mm | 4,61Ω/km |
| 6mm² | 42 | 3,20±0,03 mm | 1,4 mm | 6 mm | 3,08 Ω/km |
| 10mm² | 78 | 4,10±0,05 mm | 1,6 mm | 7,3 mm | 1,83 Ω/km |
| 16 mm² | 126 | 5,20±0,05mm | 1,6 mm | 8,4 mm | 1,15 Ω/km |
| 25 mm² | 196 | 6,50±0,08 mm | 1,8 mm | 10,1 mm | 0,727Ω/km |
| 35 mm² | 276 | 7,60±0,08 mm | 1,8 mm | 11,2 mm | 0,524Ω/km |
| 50 mm² | 396 | 9,00±0,10 mm | 2 mm | 13 mm | 0,387Ω/km |
| 70 mm² | 560 | 10,70±0,10 mm | 2 mm | 14,7 mm | 0,268Ω/km |
| 95 mm² | 756 | 12,40±0,12 mm | 2,2 mm | 16,8 mm | 0,193 Ω/km |
| 120 mm² | 960 | 14,00±0,12 mm | 2,4 mm | 18,8 mm |
I valori di resistenza del conduttore sopra riportati sono i valori massimi a 20 ℃ per le corrispondenti dimensioni del conduttore in rame. Quando si seleziona la sezione trasversale del conduttore, è necessario considerare i requisiti di resistenza insieme alla lunghezza del cavo, al carico dell'apparecchiatura e alle condizioni di installazione.

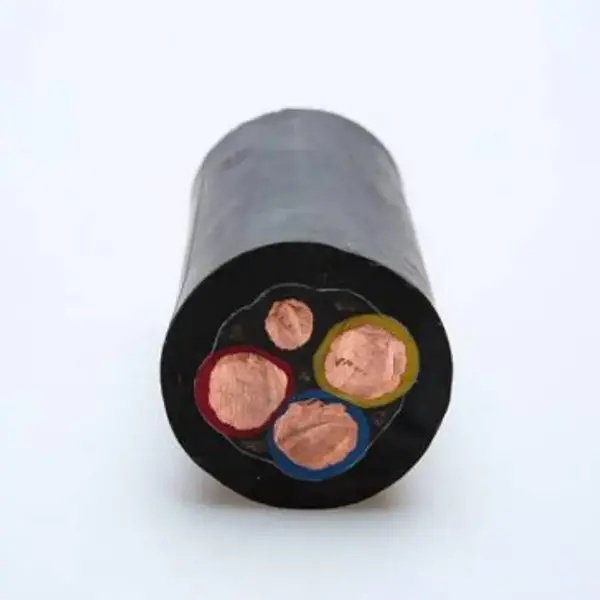

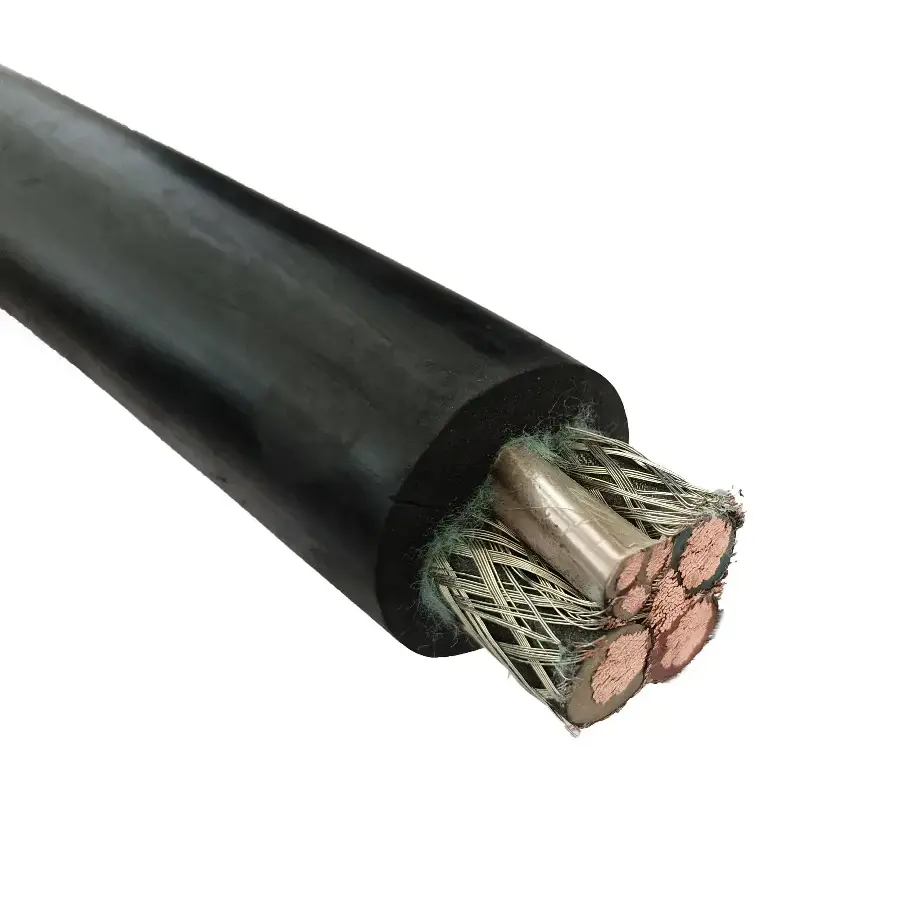

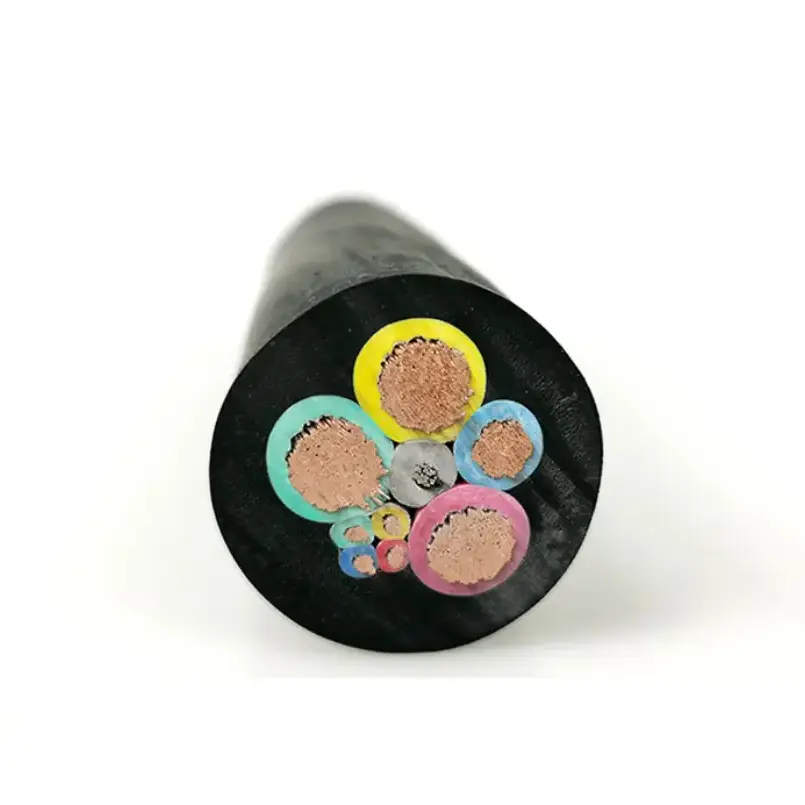

La struttura del cavo può essere interpretata attraverso tre strati funzionali: il conduttore in rame trasporta il carico elettrico, l'isolamento in gomma separa elettricamente il conduttore e la guaina esterna in gomma protegge il cavo completo dall'ambiente di lavoro circostante.
| Parte cavo | Materiale/Costruzione | Ruolo nel cavo |
|---|---|---|
| Conduttore | Rame ricotto stagnato di elevata purezza | Percorso flessibile di conduzione della corrente |
| Struttura del conduttore | Filo sottile multifilare flessibile | Supporta la flessione e il movimento |
| Isolamento | Mescola di gomma speciale | Separazione elettrica tra conduttore e strati circostanti |
| Guaina | Guaina in gomma resistente per l'estrazione mineraria | Protezione contro l'esposizione meccanica e ambientale |
Lo spessore dell'isolamento è progettato secondo le specifiche individuali, mentre lo spessore della guaina è rinforzato per resistere all'usura sotterranea. Il diametro del cavo finito dipende dalla configurazione del nucleo selezionata. L'identificazione del colore del nucleo standard è disponibile per l'installazione e la manutenzione.
Le specifiche elettriche sono determinate dall'attrezzatura e dal sistema minerario piuttosto che dal solo nome del cavo. La tensione nominale può essere personalizzata in base ai requisiti di lavorazione della miniera di carbone, mentre la capacità di trasporto di corrente applicabile è abbinata all'area della sezione trasversale del conduttore.
| Tensione nominale | Personalizzato in base alle esigenze di lavoro della miniera di carbone |
| Corrente/portata nominale | Abbinato alla corrispondente area della sezione trasversale del conduttore |
| Resistenza del conduttore | Valore massimo rigorosamente limitato a 20 ℃ (rame), ispezionato per lotto |
| Resistenza di isolamento | Elevata resistenza all'isolamento grazie allo speciale isolamento in gomma |
| Resistenza alla tensione | Ogni cavo viene sottoposto a test di resistenza alla piena tensione prima della consegna |
| Frequenza operativa | 50/60Hz |
Per un'applicazione mobile sotterranea, le prestazioni elettriche rappresentano solo una parte della scelta del cavo. Bisogna considerare anche il conduttore, l'isolamento e la guaina in base a come si muove l'apparecchiatura e a come è esposto il cavo durante il funzionamento.
La guaina in gomma è specificata per la resistenza allo strappo e all'abrasione e fornisce protezione contro olio, acqua e mezzi corrosivi nelle miniere nelle condizioni operative applicabili. Laddove il progetto richieda prestazioni ignifughe o resistenti al fuoco, la versione richiesta deve essere confermata prima della produzione insieme ai relativi requisiti di test e certificazione.
Il prodotto è destinato ad apparecchiature minerarie mobili sotterranee che richiedono una connessione di alimentazione flessibile. L'attrezzatura tipica comprende tosatrici per carbone, trasportatori e altre macchine minerarie mobili.
Le specifiche effettive del cavo dovrebbero basarsi sul movimento dell'apparecchiatura collegata. Un cavo adatto per una connessione in movimento relativamente breve potrebbe non essere adatto per un percorso più lungo con maggiore esposizione a flessione, trascinamento o abrasione. Il movimento dell'apparecchiatura, il metodo di instradamento, il carico operativo e l'esposizione ambientale devono pertanto essere esaminati prima di confermare le dimensioni del conduttore e la struttura del cavo.
Qiancheng controlla il processo di produzione dalla trafilatura del rame grezzo attraverso la cordatura di fili sottili, l'estrusione dell'isolamento in gomma e lo stampaggio della guaina fino al test dei cavi finiti. Questa sequenza consente di controllare la struttura del conduttore e le dimensioni finite in diverse fasi di produzione anziché fare affidamento solo sull'ispezione visiva finale.
La resistenza del conduttore e le dimensioni del cavo finito vengono controllate in base alle specifiche applicabili e ciascun cavo viene sottoposto al test di resistenza alla tensione richiesto prima della consegna.Qianchengpuò fornire certificati di prova e rapporti sui parametri tecnici per le specifiche fornite.
Sono disponibili foto della produzione di materiale in rame grezzo e trafilatura come riferimento di produzione. I video dimostrativi del prodotto possono essere forniti anche attraverso il canale YouTube dell'azienda. Questi materiali integrano la tabella dei parametri tecnici e i registri delle ispezioni di fabbrica durante la revisione del prodotto.
Per un progetto di attrezzatura mineraria, le seguenti informazioni sono utili per confermare il cavo:
| Informazioni sul progetto | Perché è importante |
|---|---|
| Tipo di attrezzatura mineraria | Determina le condizioni di movimento e di connessione elettrica |
| Voltaggio richiesto | Utilizzato per determinare la struttura del cavo applicabile |
| Carico dell'attrezzatura | Aiuta a determinare la sezione trasversale del conduttore richiesta |
| Lunghezza del cavo | Relativo alla resistenza, alla caduta di tensione e alla disposizione di installazione |
| Schema di movimento | Aiuta a valutare i requisiti di piegatura, trascinamento e riposizionamento |
| Numero di core | Determina la configurazione del cavo finito |
| Ambiente minerario | Relativo ai requisiti di guaina, ritardante di fiamma e altri requisiti di protezione |
| Documentazione richiesta | Determina i rapporti di prova e i certificati applicabili |
Fornire il modello o l'applicazione dell'apparecchiatura, la tensione, il carico, la lunghezza del cavo e le condizioni di lavoro richiesti consentono a Qiancheng di rivedere le specifiche prima della produzione. Laddove sia richiesta la trasmissione di potenza sotterranea fissa anziché il collegamento di apparecchiature mobili, vedere il cavo di alimentazione minerario isolato XLPE. Per il controllo delle apparecchiature e i circuiti di segnale, ilCavi di controlloè disponibile anche la gamma
