Cavo di alimentazione isolato XLPE da 8,7/15 kV

Il cavo di alimentazione isolato Qiancheng 8,7/15 kV XLPE viene utilizzato nei sistemi di distribuzione dell'energia a media tensione di classe 15 kV, comprese nuove installazioni, aggiornamenti di rete e progetti di energia industriale. La gamma di prodotti copre opzioni di conduttori in rame e alluminio, diverse sezioni trasversali e costruzioni armate o non armate. Qiancheng mantiene test interni e registri di produzione per supportare l'ispezione, l'identificazione dei lotti e la tracciabilità del prodotto.

Caratteristiche costruttive e del prodotto

Isolamento XLPE e prestazioni elettriche

L'isolamento XLPE ha una perdita dielettrica inferiore rispetto all'isolamento convenzionale in PVC ed è ampiamente utilizzato nei sistemi di cavi a media tensione. La sua struttura reticolata fornisce le caratteristiche termiche ed elettriche richieste per il funzionamento continuo al livello di tensione specificato. I dati di produzione forniti specificano una tolleranza dello spessore dell'isolamento di ±0,05 mm, mentre la tolleranza effettiva e i requisiti di prova devono essere verificati rispetto alle specifiche di prodotto applicabili.

Schermatura metallica per funzionamento a media tensione

Il cavo incorpora una struttura di schermatura a doppio nastro di rame con una velocità di sovrapposizione specificata pari a ≥25%. Lo schermo metallico fa parte del sistema di controllo del campo elettrico del cavo e fornisce un percorso definito per la corrente di guasto in base alla costruzione selezionata. I test di scarica parziale e di resistenza alla tensione possono essere inclusi nell'ispezione del prodotto finito in base ai requisiti tecnici applicabili.

Costruzione opzionale a bassa emissione di fumi senza alogeni

È possibile specificare un'opzione di guaina a basso contenuto di fumi priva di alogeni laddove i requisiti di prestazione antincendio del progetto richiedono emissioni ridotte di fumo e gas corrosivi durante la combustione. I dati tecnici forniti indicano una trasmissione luminosa ≥70% per le condizioni di prova applicabili. Per progetti con specifici requisiti di approvazione in materia di sicurezza antincendio, lo standard richiesto, il rapporto di prova e la documentazione devono essere confermati prima della produzione.

Opzioni conduttori in rame e alluminio

Le costruzioni con conduttori in rame e alluminio consentono di adattare il cavo a diversi requisiti elettrici, di installazione e di costi di progetto. Il rame fornisce una maggiore conduttività elettrica, mentre l'alluminio può ridurre il peso del conduttore e può essere preso in considerazione laddove il peso del cavo e la logistica di installazione a lunga distanza sono importanti. La scelta finale dovrebbe tenere conto della portata, della caduta di tensione, della lunghezza del cavo, delle condizioni di installazione e dei requisiti di terminazione.

Gamma di aree trasversali

Le specifiche elencate coprono un'ampia gamma di dimensioni dei conduttori, con i dati forniti che includono costruzioni unipolari e tripolari. La disponibilità, la lunghezza di produzione e la configurazione del conduttore devono essere confermate in base alle specifiche richieste. Per gli ordini di progetto, il materiale del conduttore, la sezione trasversale, la disposizione dei conduttori, la struttura della guaina e la lunghezza del cavo devono essere chiaramente indicati nella richiesta.

Opzioni di installazione all'aperto e ad immersione diretta

Il cavo può essere fornito in costruzioni per portacavi, tunnel, trincee e applicazioni direttamente interrate. Laddove sia necessaria una protezione meccanica aggiuntiva, si può prendere in considerazione una costruzione corazzata. Il materiale della guaina, le condizioni del terreno, l'esposizione ai raggi UV, l'umidità, il contatto chimico e i carichi meccanici esterni devono essere esaminati insieme anziché selezionare il cavo solo in base alla tensione nominale.

Produzione e controllo qualità

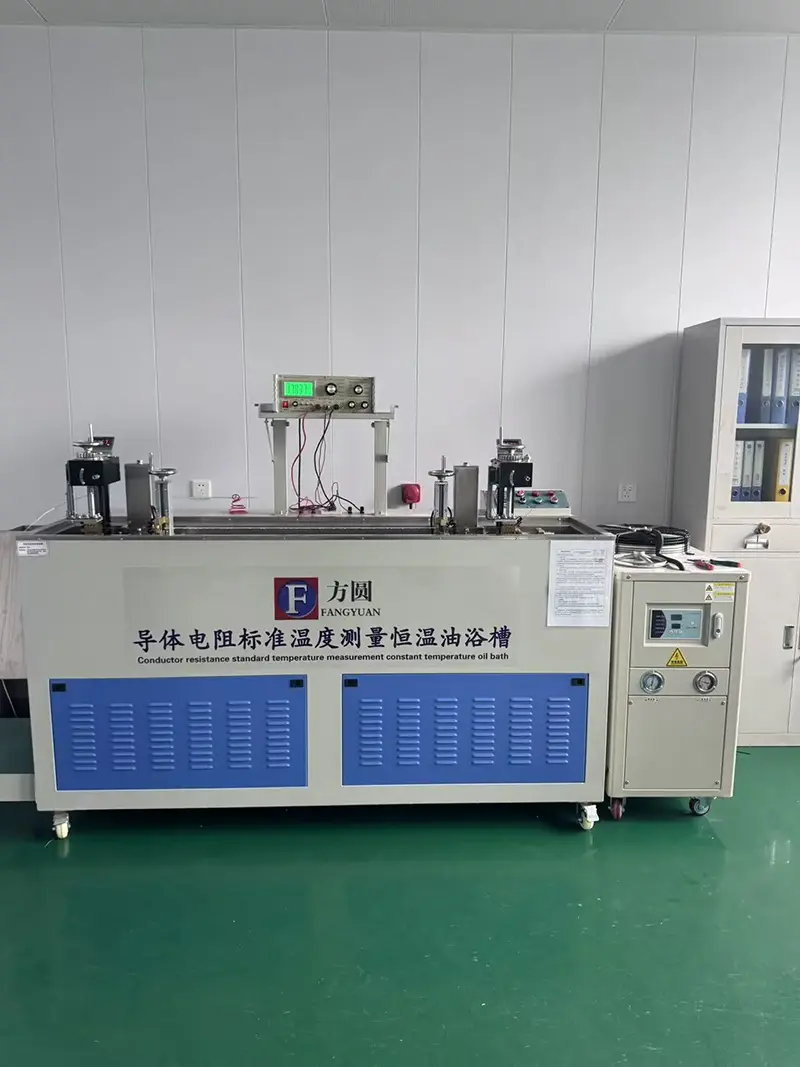

Qiancheng conserva registri di produzione e test per i prodotti via cavo, con ispezioni che coprono i requisiti elettrici e dimensionali pertinenti in base alle specifiche selezionate. A seconda dell'ordine, la documentazione di ispezione può includere la resistenza del conduttore, test relativi all'isolamento, risultati di tenuta alla tensione e altri record di test specificati. L'identificazione del lotto supporta la tracciabilità tra il cavo finito e la relativa documentazione di produzione.

Specifiche del prodotto e parametri tecnici

Considerazioni sulla progettazione e sulla selezione

Isolamento e affidabilità elettrica

La selezione dei cavi di media tensione richiede attenzione alle condizioni di isolamento, al controllo del campo elettrico e ai requisiti di test elettrici applicabili al progetto. L'isolamento XLPE e il sistema di schermatura metallica lavorano insieme come parte della struttura isolante del cavo. Per installazioni in aree umide o esposte a sostanze chimiche, è necessario verificare anche il materiale della guaina e la resistenza ambientale anziché fare affidamento solo sulla tensione nominale.

Requisiti di prestazione al fuoco

Per le strutture di trasporto ferroviario, i tunnel sotterranei, gli ospedali e altre infrastrutture chiuse, i requisiti di resistenza al fuoco possono influenzare la scelta della costruzione della guaina. Laddove venga specificato un cavo a bassa emissione di fumi privo di alogeni, gli standard di test richiesti per le emissioni di fumo, fiamme e gas devono essere confermati con le specifiche del progetto prima dell'ordine.

Selezione del direttore per le condizioni del progetto

Le versioni in rame e alluminio devono essere confrontate utilizzando i parametri elettrici e di installazione effettivi. Fattori importanti includono la resistenza del conduttore, la corrente consentita, la caduta di tensione, il peso del cavo, la lunghezza del percorso, il metodo di terminazione e i costi di installazione. I valori di portata riportati nella tabella tecnica sono da utilizzare unitamente alle effettive condizioni di posa di progetto poiché la corrente ammissibile dipende dall'installazione e da fattori ambientali.

Coerenza del campione, della produzione e dell'ispezione

Per l'approvvigionamento di progetti, le specifiche del campione devono corrispondere alle specifiche di produzione finale in termini di materiale del conduttore, area della sezione trasversale, configurazione del nucleo, isolamento, guaina e tensione nominale. I registri di ispezione dei lotti forniscono un riferimento pratico per verificare i prodotti finiti rispetto ai requisiti tecnici concordati prima della spedizione.

Documentazione per l'esportazione e l'accettazione del progetto

Per i progetti all'estero, i documenti tecnici richiesti dovrebbero essere identificati prima della produzione. A seconda dei requisiti del contratto e della destinazione, il pacchetto documentale può includere specifiche di prodotto, rapporti di prova, registri di ispezione e certificati richiesti dal progetto o dalle normative applicabili. La documentazione cinese e inglese può essere preparata ove richiesto dall'ordine.

Metodi di posa

Modalità di posa e note costruttive

Il cavo di alimentazione isolato Qiancheng 8,7/15 kV XLPE può essere installato su passerelle portacavi, tunnel per cavi, trincee per cavi e condotti in base alla costruzione selezionata. L'interramento diretto può essere preso in considerazione laddove il terreno e le condizioni meccaniche siano appropriate; la costruzione corazzata viene generalmente utilizzata quando è richiesta una protezione meccanica aggiuntiva.

Durante l'installazione è necessario mantenere il raggio di curvatura minimo specificato e proteggere il cavo da spigoli vivi e forze di trazione eccessive. Laddove la temperatura ambiente è inferiore a 0°C, i requisiti di installazione forniti richiedono il preriscaldamento del cavo superiore a 5°C prima della posa. I cavi CA unipolari non devono essere installati separatamente in condotti di acciaio poiché il riscaldamento causato da correnti parassite indotte può influire sul funzionamento del cavo.

Scenari applicativi

Distribuzione di energia industriale e mineraria

Le applicazioni comuni includono la distribuzione di energia a media tensione all'interno di miniere, impianti chimici e grandi impianti industriali. La costruzione finale dovrebbe essere scelta in base al carico, al percorso di installazione, all'esposizione ambientale e al livello di protezione meccanica richiesto.

Trasporti urbani e infrastrutture di servizio

Le reti di distribuzione a media tensione negli impianti di trasporto ferroviario e nei tunnel sotterranei possono richiedere ulteriori considerazioni sulle prestazioni antincendio. Laddove le specifiche del progetto richiedono materiali a ridotto contenuto di fumo e privi di alogeni, è possibile specificare la costruzione della guaina corrispondente.

Reti di servizi e sottostazioni

Il cavo può essere applicato ai circuiti di distribuzione e trasmissione di media tensione associati a nuove sottostazioni, rinnovamento della rete e distribuzione elettrica regionale. Le dimensioni del conduttore e il metodo di installazione devono corrispondere al carico calcolato e alle condizioni del percorso.

Edifici pubblici e commerciali

Ospedali, complessi commerciali e altri edifici di grandi dimensioni possono utilizzare sistemi di cavi a media tensione per la distribuzione dell'energia interna o in entrata. Le prestazioni antincendio, lo spazio di instradamento, la protezione meccanica e l'accesso per la manutenzione dovrebbero essere considerati insieme quando si determina la costruzione del cavo.

Domande frequenti

D1: Cosa fa la doppia schermatura in nastro di rame in un cavo di media tensione?

R: Lo schermo in nastro di rame fa parte del sistema di controllo e messa a terra del campo elettrico. Le specifiche fornite indicano un tasso di rivestimento della schermatura ≥25%, mentre i test di scarica parziale e di resistenza alla tensione possono essere utilizzati per verificare le condizioni elettriche del cavo finito secondo i requisiti applicabili.

D2: Perché per questa classe di tensione viene utilizzato XLPE al posto del tradizionale isolamento in PVC?

R: L'XLPE ha caratteristiche elettriche e termiche che lo rendono ampiamente utilizzato nei cavi elettrici a media tensione, tra cui una minore perdita dielettrica e una resistenza all'invecchiamento dell'acqua. Le effettive prestazioni di isolamento devono essere valutate insieme alla struttura del cavo, ai risultati dei test e alle condizioni di installazione.

D3: Quando si dovrebbe prendere in considerazione una versione a bassa emissione di fumi priva di alogeni?

R: Può essere preso in considerazione laddove le specifiche del progetto pongono particolare enfasi sulla generazione di fumo, sul contenuto di alogeni o sui prodotti di combustione corrosivi. Questo è comune nelle infrastrutture chiuse o densamente occupate. Lo standard di prestazione antincendio applicabile e la documentazione di prova richiesta devono essere confermati prima dell'ordine.

Q4: Il cavo può essere installato in miniere umide o impianti chimici?

R: Può essere preso in considerazione per questi ambienti quando la guaina e la struttura del cavo selezionate corrispondono alle condizioni effettive. Durante la selezione è necessario considerare l'umidità, l'esposizione chimica, la temperatura, le condizioni del terreno e i carichi meccanici. La sola presenza dell'isolamento XLPE non determina se un cavo è appropriato per ogni ambiente industriale.

Q5: Quando è necessaria la costruzione blindata?

R: La costruzione corazzata viene generalmente presa in considerazione laddove il cavo può essere sottoposto a forze meccaniche aggiuntive, in particolare nelle installazioni direttamente interrate. Per portacavi, tunnel e trincee protette, una costruzione non corazzata può essere adeguata quando le condizioni di installazione forniscono una protezione meccanica sufficiente.

Q6: Quali dimensioni e configurazioni dei conduttori sono disponibili?

R: La tabella tecnica fornita copre molteplici configurazioni unipolari e tripolari con diverse dimensioni di conduttori in rame e alluminio. Il materiale del conduttore richiesto, l'area della sezione trasversale, il numero di nuclei e la lunghezza del cavo devono essere confermati rispetto al calcolo del carico di progetto e al metodo di installazione.

Q7: Come devono essere selezionati i conduttori in rame e alluminio?

R: Il rame e l'alluminio devono essere confrontati in base alla capacità di trasporto di corrente, alla resistenza del conduttore, alla caduta di tensione, al peso del cavo, alla lunghezza del percorso, ai requisiti di terminazione e alle condizioni di installazione. I valori di corrente riportati nella tabella sono valori di riferimento per le condizioni di installazione indicate e non devono essere trattati come valori universali per ogni progetto.

Q8: Cosa è necessario controllare prima dell'installazione direttamente interrata?

R: Controllare la struttura del cavo, i requisiti dell'armatura, le condizioni del terreno, il percorso di sepoltura, la protezione meccanica, il raggio di curvatura e la temperatura di installazione applicabile. Gli oggetti appuntiti devono essere rimossi dal percorso del cavo e l'installazione deve seguire le procedure di gestione e test specificate dal progetto. Per i cavi AC unipolari è opportuno rivedere anche la disposizione all'interno delle tubazioni metalliche per evitare un eccessivo riscaldamento indotto.

Quando si richiede un preventivo, fornire la tensione nominale, il materiale del conduttore, l'area della sezione trasversale, la configurazione del nucleo, la lunghezza del cavo, il metodo di installazione e l'ambiente di applicazione. Queste informazioni consentono di verificare la struttura del cavo e la documentazione tecnica rispetto ai requisiti effettivi del progetto.
