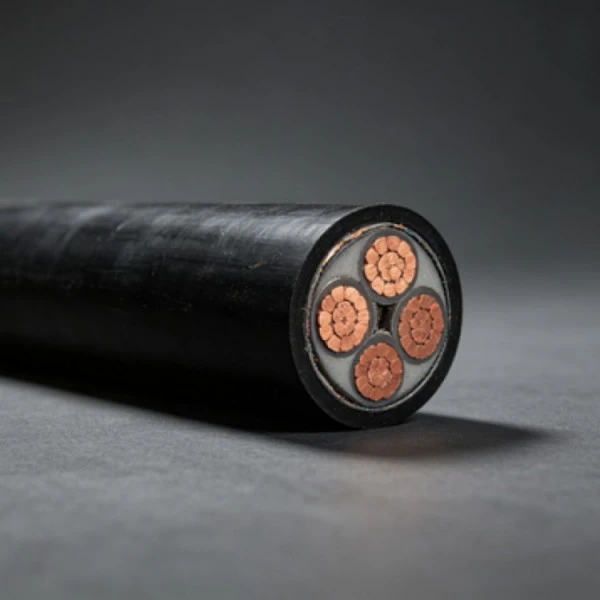

Il cavo di alimentazione a bassa tensione XLPE in rame combina conduttori in rame con isolamento in polietilene reticolato (XLPE) per la trasmissione e la distribuzione di energia a bassa tensione. Le dimensioni dei conduttori disponibili coprono le comuni applicazioni di edilizia, apparecchiature e distribuzione, con costruzioni di conduttori solidi e flessibili incluse nelle specifiche elencate. Le dimensioni del cavo, il metodo di installazione e i requisiti di progetto devono essere confermati prima della produzione.
| Sezione nominale (mm²) | minimo fili conduttori | Diametro esterno conduttore (mm) | Spessore isolamento XLPE (mm) | ca. diametro esterno dell'isolamento (mm) | Massimo. resistenza del conduttore a 20℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4(B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6(B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2±0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2±0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5±0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5±0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Il conduttore fornisce il percorso principale di trasporto della corrente del cavo. Le specifiche fornite includono costruzioni sia solide che a trefoli con sezioni trasversali più piccole, mentre le dimensioni più grandi utilizzano conduttori multifilari. I valori di resistenza del conduttore a 20℃ sono elencati nella tabella tecnica per la verifica delle specifiche.
Il polietilene reticolato fornisce l'isolamento elettrico primario attorno al conduttore di rame. Rispetto al comune polietilene termoplastico, l'XLPE è comunemente selezionato per i cavi elettrici dove sono richieste una maggiore capacità termica e proprietà di isolamento stabili. I limiti effettivi della temperatura operativa devono seguire le specifiche del prodotto applicabili.
Il diametro del conduttore, lo spessore dell'isolamento e il diametro approssimativo dell'isolante variano in base alla sezione nominale. Questi valori sono importanti quando si verifica la compatibilità del cavo con terminali, condotti, passerelle portacavi e altri componenti dell'installazione.
L'isolamento fornisce protezione contro la normale manipolazione durante l'installazione del cavo. Tuttavia, il cavo non deve essere considerato un sostituto di una struttura flessibile o corazzata dedicata laddove l'installazione comporta movimento continuo, impatto meccanico grave, forza di trazione eccessiva o altre condizioni speciali.
La combinazione di un conduttore in rame e isolamento XLPE fornisce una struttura convenzionale di cavo di alimentazione a bassa tensione per la distribuzione elettrica. La resistenza del conduttore, le dimensioni dell'isolamento e i requisiti di tenuta alla tensione devono essere verificati rispetto allo standard applicabile e alle specifiche di progetto prima dell'accettazione.
Il cavo elettrico a bassa tensione XLPE in rame può essere specificato in base al carico elettrico, all'ambiente di installazione e alla costruzione del conduttore richiesta anziché selezionare semplicemente una sezione trasversale in base alla corrente nominale.
Le dimensioni del cavo finito devono essere verificate rispetto alle specifiche di prodotto applicabili. Per i requisiti del test di tensione CA fornito, il cavo resiste3,5 kV per 5 minutisenza deterioramento a temperatura ambiente. La procedura di test applicabile e i criteri di accettazione devono essere confermati rispetto allo standard pertinente per il cavo ordinato.
L'identificazione continua può includere il nome del produttore, il modello del prodotto e la tensione nominale, secondo i requisiti di marcatura applicabili. Il contenuto specifico della marcatura può essere confermato prima della produzione quando il cavo viene fornito per un'applicazione estera o specifica per un progetto.
L'ispezione può riguardare la resistenza del conduttore, le misurazioni dimensionali, le condizioni di isolamento e i test elettrici specificati. Laddove il progetto richieda registrazioni di ispezioni in fabbrica o documentazione di test aggiuntiva, tali requisiti dovrebbero essere confermati al momento dell'effettuazione dell'ordine.
Le passerelle portacavi possono essere utilizzate per la distribuzione dell'energia in edifici, fabbriche, scantinati e installazioni simili. I cavi di alimentazione e controllo devono essere disposti secondo il progetto elettrico, con spazio sufficiente per la dissipazione del calore e accesso per l'ispezione. I supporti, gli intervalli di fissaggio e la separazione dei cavi devono seguire le specifiche di installazione applicabili.
In caso di interramento diretto, il percorso del cavo, la profondità di interramento, le condizioni del terreno e la protezione meccanica devono essere determinati in base al progetto. Durante la posa sono da evitare oggetti appuntiti ed eccessive sollecitazioni meccaniche. Laddove l'installazione possa essere esposta a scavi o impatti esterni, è necessario prendere in considerazione una protezione meccanica aggiuntiva.
L'installazione del condotto può essere utilizzata per il cablaggio nascosto nelle pareti divisorie, nelle strutture del pavimento e in altri percorsi protetti. L'interno del condotto deve essere privo di detriti e spigoli vivi e la trazione del cavo deve rimanere entro i limiti meccanici consentiti. I giunti dei cavi devono essere posizionati in scatole di giunzione o apparecchiature di distribuzione accessibili anziché all'interno di sezioni di condutture nascoste.
Le installazioni verticali di molti piani richiedono attenzione al peso del cavo e alla disposizione di fissaggio. I cavi dovrebbero essere supportati a intervalli appropriati anziché consentire che tutto il loro peso agisca su un singolo punto di connessione. Il sistema di fissaggio dovrebbe inoltre impedire movimenti eccessivi e sollecitazioni meccaniche durante il servizio.
L'installazione all'esterno richiede la considerazione della luce solare, della temperatura, dell'umidità, della protezione meccanica e della struttura della guaina del cavo. Per i percorsi sopraelevati è necessario prevedere supporti e spazi liberi adeguati. Laddove il cavo sia esposto a condizioni esterne all'intervallo di applicazione nominale, potrebbe essere necessaria una guaina o una struttura del cavo alternativa.
Le specifiche elencate vanno da 1,5 mm² a 400 mm². Le dimensioni più piccole includono opzioni di conduttori rigidi e intrecciati, mentre le dimensioni più grandi utilizzano costruzioni a più fili intrecciati. La dimensione richiesta deve essere selezionata in base alla corrente di carico, alla caduta di tensione, al metodo di installazione e ai requisiti elettrici applicabili.

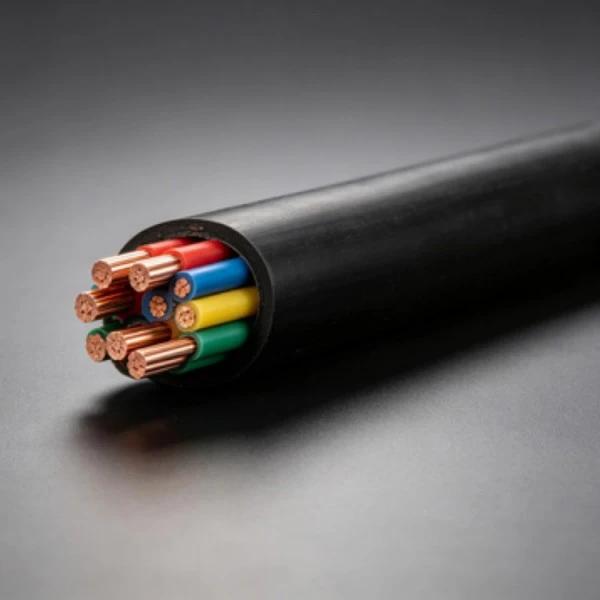

I conduttori solidi utilizzano un singolo filo conduttore, mentre le costruzioni a trefoli sono costituite da più fili. I conduttori solidi possono essere appropriati per il cablaggio fisso dove la flessibilità non è un requisito importante. I conduttori a trefoli garantiscono una gestione più semplice laddove il cavo deve essere instradato attorno alle apparecchiature o attraverso percorsi di installazione più complicati.
Fornire la sezione trasversale del conduttore, la struttura del conduttore, la tensione nominale, la lunghezza del cavo richiesta, la quantità, il metodo di installazione e la destinazione della consegna. Per gli ordini di progetto, devono essere confermati anche gli standard applicabili, i documenti di ispezione, i requisiti di marcatura e le specifiche di imballaggio.
Le lunghezze dei cavi personalizzate e la marcatura identificativa possono essere discusse in base alle specifiche di produzione e alla quantità dell'ordine. Per gli ordini personalizzati, fornire la lunghezza richiesta, la tolleranza, il contenuto della marcatura, il metodo di imballaggio e il programma di consegna in modo che questi dettagli possano essere esaminati prima della produzione.
A seconda dello standard di prodotto applicabile e delle specifiche di acquisto, l'ispezione può includere la resistenza del conduttore, misurazioni dimensionali, controlli relativi all'isolamento e test di resistenza alla tensione CA. Se un progetto richiede uno specifico rapporto di test di fabbrica o un formato di ispezione, ciò deve essere dichiarato prima della produzione.
Può essere preso in considerazione per applicazioni esterne o sotterranee quando la struttura del cavo e la guaina selezionate sono adeguate all'ambiente di installazione. Le condizioni del terreno, l'umidità, la luce solare, il carico meccanico e la temperatura di installazione devono essere esaminati prima della conferma delle specifiche.
Una struttura standard di cavo di alimentazione a bassa tensione non dovrebbe essere automaticamente specificata per il trascinamento continuo, la flessione ripetuta o il movimento torsionale. Le apparecchiature con questi requisiti normalmente richiedono una struttura di cavo flessibile appositamente studiata per il servizio mobile.
Confermare il modello del prodotto, la sezione trasversale del conduttore, la struttura del conduttore, le dimensioni dell'isolamento, la lunghezza del cavo, la marcatura e lo standard applicabile. Per i progetti ripetuti, mantenere coerenti queste specifiche aiuta a ridurre le differenze tra i lotti di produzione e semplifica l'ispezione in entrata.
Fornire la dimensione del conduttore, la costruzione, la lunghezza del cavo, la quantità, il metodo di installazione e la destinazione richiesti.Qianchengpuò esaminare i requisiti tecnici e confermare le specifiche e la documentazione disponibili prima della produzione.
