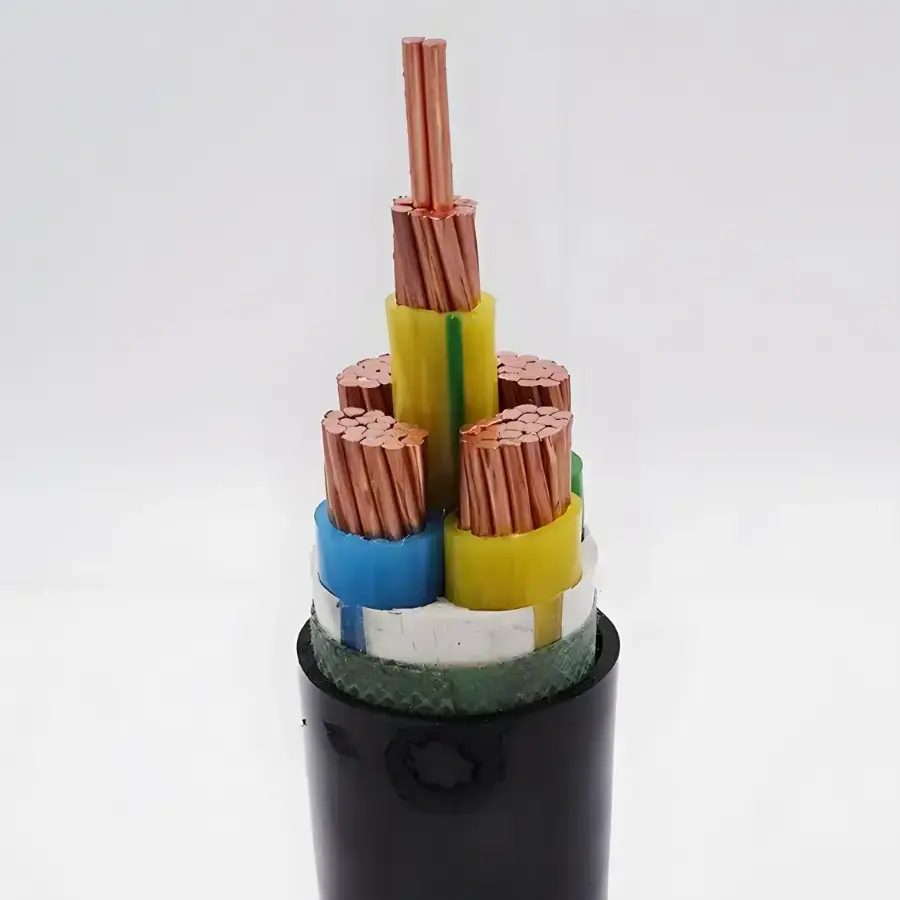

Cavo di controllo in rame resistente al fuoco XLPE

Modelli prodotto: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, ecc.

Nei sistemi di protezione antincendio e di controllo di emergenza, il cavo di controllo deve continuare a trasmettere segnali elettrici quando esposto a calore anomalo o fuoco. Il cavo di controllo in rame resistente al fuoco XLPE è destinato a questi circuiti a bassa tensione e copre configurazioni per instradamento interno, cablaggio di segnale schermato e installazioni protette meccanicamente. La sua gamma di prodotti comprende costruzioni non armate, schermate e armate per soddisfare le diverse condizioni di posa.

Il cavo incorpora un conduttore in rame, isolamento XLPE e una struttura ignifuga in nastro di mica sintetica a doppio strato. I dati tecnici forniti specificano una temperatura operativa massima a lungo termine di 90 ℃ per l'isolamento XLPE. Il numero dei conduttori, la sezione trasversale dei conduttori, la schermatura e l'armatura possono essere selezionati in base al circuito di controllo, alla connessione dell'apparecchiatura e al metodo di installazione.

Specifiche del prodotto, dimensioni e tabella dei parametri tecnici

Prestazioni costruttive e resistenti al fuoco

Conduttore in rame ad alta purezza

La specifica fornita identifica il 99,99% di rame privo di ossigeno ad elevata purezza come materiale conduttore. I conduttori solidi di Classe 1 sono elencati per N-KYJV, mentre sono disponibili configurazioni di conduttori flessibili per i corrispondenti modelli flessibili. Sono elencate le sezioni trasversali da 0,75 a 6 mm² e il numero di conduttori da 2 a 61, consentendo di abbinare la configurazione del cavo a diversi layout del circuito di controllo.

Isolamento XLPE

Il polietilene reticolato XLPE costituisce lo strato isolante primario. I dati tecnici specificano una temperatura operativa massima a lungo termine di 90℃ e una tolleranza di sovraccarico a breve termine di 130℃. Questo intervallo di temperatura deve essere considerato insieme al carico del conduttore, alle condizioni ambientali e all'effettivo ambiente di installazione quando si seleziona il cavo.

Struttura ignifuga in mica a doppio strato

Lo strato ignifugo è costituito da un rivestimento in nastro di mica sintetica a doppio strato. Secondo le specifiche fornite, il cavo può rimanere sotto tensione per 90 minuti a una temperatura del fuoco aperto non inferiore a 830 ℃. Lo strato resistente al fuoco è quindi una parte fondamentale della costruzione del cavo per circuiti di segnale e controllo di emergenza in cui è specificato il funzionamento continuo del circuito.

Guaina esterna ignifuga

La guaina esterna è specificata come poliolefina ignifuga. Oltre a proteggere la struttura interna del cavo durante l'installazione e il servizio, la guaina ha lo scopo di limitare la propagazione della fiamma nelle condizioni di prestazione antincendio indicate.

Modelli per diverse condizioni di installazione

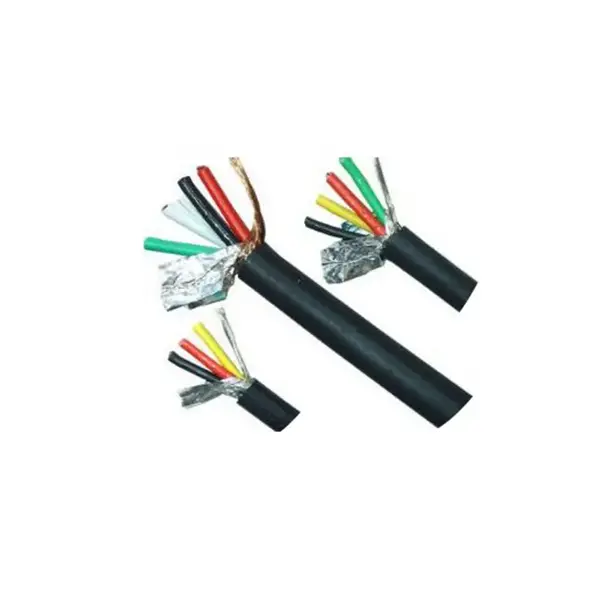

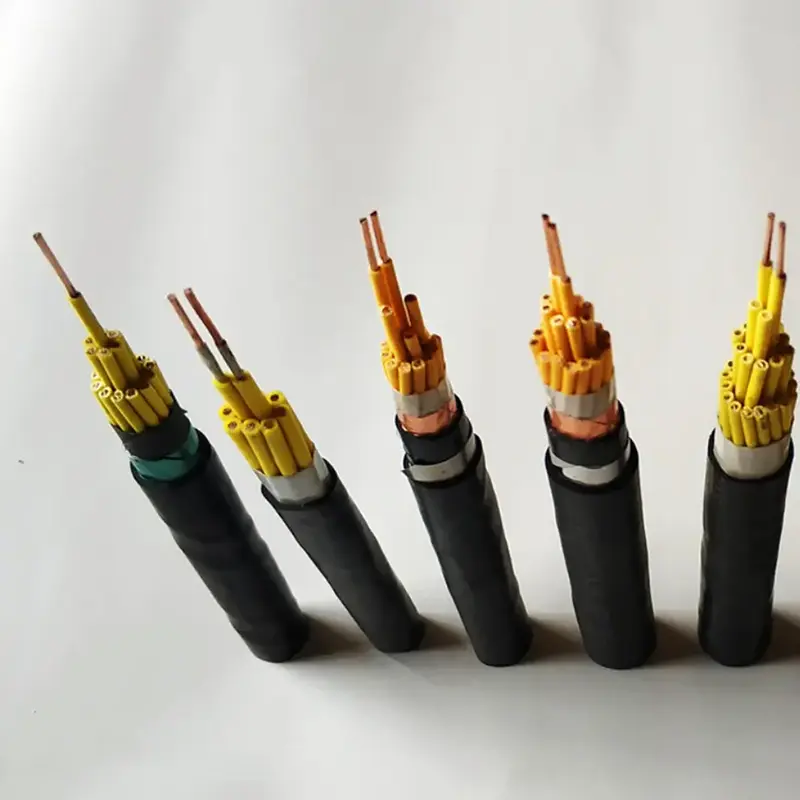

La struttura NH-KYJY/NH-KYJYR non armata ha un raggio di curvatura minimo di 6 volte il diametro esterno del cavo e può essere utilizzata per passerelle portacavi, condotti interni e trincee per cavi. Laddove l'interferenza elettromagnetica rappresenta un problema, la configurazione schermata NH-KYJYP fornisce una schermatura intrecciata in rame con la copertura specificata di almeno l'80%.

Per i percorsi esposti a pressione meccanica o installazione sotterranea, N-KYJV22 e N-KYJY23 sono elencati con armatura in nastro di acciaio a doppio strato e un raggio di curvatura minimo di 12 volte il diametro esterno del cavo. Il metodo di installazione, l'esposizione meccanica, le condizioni di sepoltura e il livello di protezione richiesto devono essere confermati prima di selezionare la costruzione corazzata.

Dove viene utilizzato il cavo

Sistemi Antincendio

I circuiti di controllo e segnale per allarmi antincendio, pompe sprinkler, ventilatori di scarico fumi, serrande tagliafuoco e illuminazione di emergenza possono utilizzare il cavo laddove la resistenza al fuoco e i parametri elettrici richiesti corrispondono alle specifiche del progetto.

Strutture sotterranee e chiuse

Tunnel, corridoi di servizio completi, parcheggi sotterranei e altri spazi chiusi possono richiedere cablaggi di controllo resistenti al fuoco per apparecchiature di emergenza e sistemi di collegamento antincendio.

Impianti di nuova energia

Le centrali fotovoltaiche, i locali tecnici per lo stoccaggio dell'energia e le infrastrutture di ricarica possono coinvolgere circuiti di controllo di emergenza in cui la temperatura, le prestazioni antincendio e le condizioni di installazione devono essere considerate insieme.

Edifici pubblici e ad alta frequentazione

Ospedali, scuole, centri commerciali, aeroporti ed edifici adibiti ad uffici possono richiedere circuiti di controllo resistenti al fuoco per i sistemi di emergenza e le apparecchiature di servizio degli edifici.

Impianti industriali

Gli stabilimenti metallurgici, chimici e altri impianti industriali possono utilizzare cablaggi di controllo resistenti al fuoco per l'arresto delle apparecchiature, l'allarme, la ventilazione di emergenza e le relative funzioni di controllo, soggetti ai requisiti di progetto applicabili.

Apparecchiature elettriche esportate

Il cavo può essere specificato come parte di apparecchiature elettromeccaniche o sistemi antincendio destinati a progetti all'estero, con gli standard richiesti, la documentazione di test e l'imballaggio confermati in base al mercato di destinazione.

Considerazioni sulla verifica tecnica e sull'approvvigionamento

Per un cavo di controllo resistente al fuoco, la verifica non dovrebbe riguardare solo il materiale del conduttore. La sezione trasversale del conduttore, la quantità dei conduttori, la resistenza di isolamento, il risultato della tensione di tenuta, lo strato resistente al fuoco, il materiale della guaina e le condizioni di installazione applicabili devono corrispondere alle specifiche del progetto.

I dati forniti specificano 3000 V/5 min per il test di tensione di tenuta del prodotto finito e una resistenza di isolamento di almeno 1000 MΩ·km a 20 ℃. Per l'approvvigionamento di progetti, i rapporti di prova richiesti, i documenti di certificazione e gli standard applicabili del mercato di destinazione dovrebbero essere confermati rispetto all'esatto modello di cavo piuttosto che alla categoria di prodotto nel suo complesso.

Per gli ordini di esportazione l'imballaggio può essere organizzato con avvolgimento di film plastico e bobine di plastica o legno fumigato secondo le specifiche fornite. L'identificazione del nucleo, la lunghezza di consegna e tutti i requisiti per la schermatura, l'armatura o la costruzione priva di alogeni a basso contenuto di fumi devono essere inclusi nelle specifiche dell'ordine.

Come specificare il cavo per un progetto

Verificare innanzitutto la tensione del circuito di controllo e il livello di prestazione antincendio richiesto. Determinare quindi la sezione trasversale del conduttore e il numero di nuclei in base all'apparecchiatura collegata e alla progettazione del circuito. Se il percorso del cavo attraversa un'area con interferenze elettromagnetiche, si può prendere in considerazione una costruzione schermata. Per l'interramento diretto o per percorsi esposti meccanicamente può essere necessario un modello corazzato.

Il percorso di installazione determina anche il raggio minimo di curvatura. Le versioni non armate richiedono almeno 6 volte il diametro esterno del cavo, le versioni schermate almeno 8 volte e le versioni armate elencate almeno 12 volte. Per progetti che coinvolgono tunnel, ospedali, centri commerciali o altri luoghi ad alta occupazione, la struttura di cavi senza alogeni o a bassa emissione di fumi richiesta deve essere confermata nelle specifiche del progetto prima dell'ordine.

Domande frequenti

1. Quale standard è specificato per questo cavo?

La tabella tecnica fornita identifica GB/T 9330 come standard applicabile al prodotto. Per i progetti all'estero, lo standard internazionale richiesto, i documenti di certificazione e i requisiti di test devono essere confermati in base al mercato di destinazione e all'esatta struttura del cavo.

2. Qual è la struttura resistente al fuoco e per quanto tempo il circuito può rimanere sotto tensione?

Il cavo utilizza nastro di mica sintetica a doppio strato come strato resistente al fuoco. I dati tecnici forniti specificano l'energizzazione continua per 90 minuti a una temperatura del fuoco aperto non inferiore a 830 ℃. L'effettiva classificazione di resistenza al fuoco e la documentazione di prova devono essere verificate rispetto al modello ordinato e allo standard di progetto applicabile.

3. Quali dimensioni dei conduttori e quantità di nuclei sono disponibili?

Le sezioni trasversali standard dei conduttori elencate sono 0,75, 1,0, 1,5, 2,5, 4 e 6 mm². Le serie di nuclei standard includono 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 e 61 nuclei. I conteggi speciali dei nuclei possono essere discussi in base ai requisiti del progetto.

4. Sono disponibili versioni schermate e blindate?

SÌ. L'NH-KYJYP schermato è elencato con schermatura intrecciata in rame e un tasso di copertura di almeno l'80%. N-KYJV22 e N-KYJY23 sono elencati con armatura in nastro d'acciaio a doppio strato. Il modello deve essere selezionato in base all'interferenza elettromagnetica, all'esposizione meccanica e al metodo di installazione.

5. Quale raggio di curvatura deve essere mantenuto durante l'installazione?

Secondo le specifiche fornite, NH-KYJY/NH-KYJYR non armato richiede un raggio di curvatura minimo di 6 volte il diametro esterno del cavo, NH-KYJYP schermato richiede almeno 8 volte e N-KYJV22 o N-KYJY23 armato richiede almeno 12 volte.

6. Quali informazioni sono necessarie per un preventivo?

Fornire il modello richiesto, la sezione trasversale del conduttore, la quantità di nuclei, la lunghezza del cavo, la tensione nominale, il metodo di posa e l'ambiente di installazione. Se sono necessari schermatura, armatura in nastro di acciaio, struttura priva di alogeni a basso contenuto di fumi, lunghezza di consegna speciale o imballaggio per l'esportazione, è necessario includere anche questi dettagli in modo che le specifiche e la documentazione possano corrispondere accuratamente.
