Cavo di controllo ignifugo in PVC rame

Modelli prodotto: ZR-KVV ovvero Z(A、B、C、D)-KVV, ZR-KVVP ovvero Z(A、B、C、D)-KVVP, ZR-KVV22 ovvero Z(A、B、C、D)-KVV22, ecc.

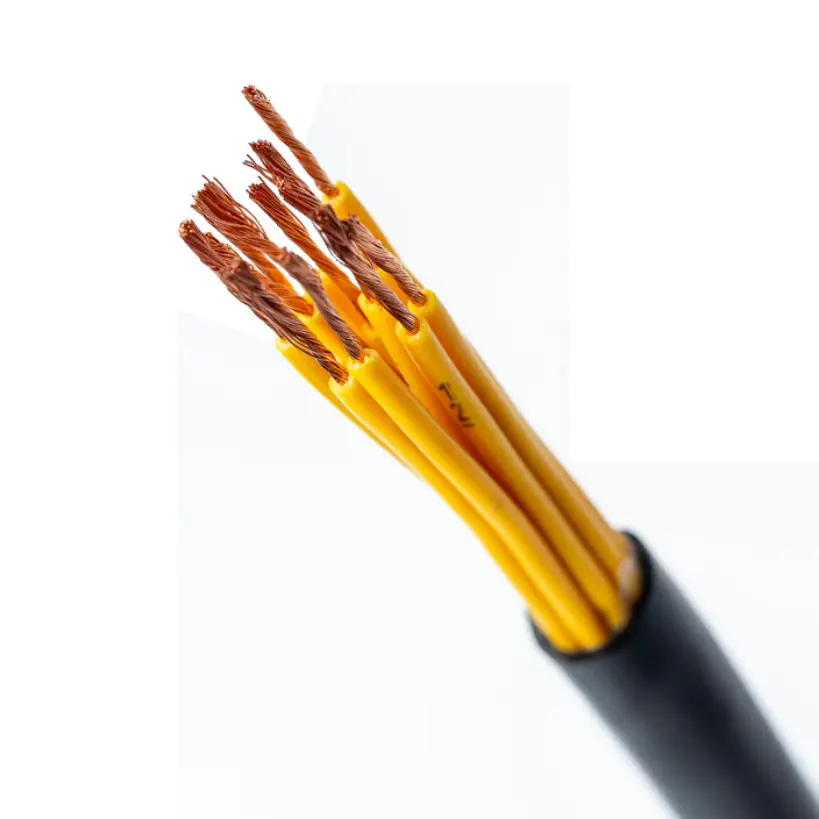

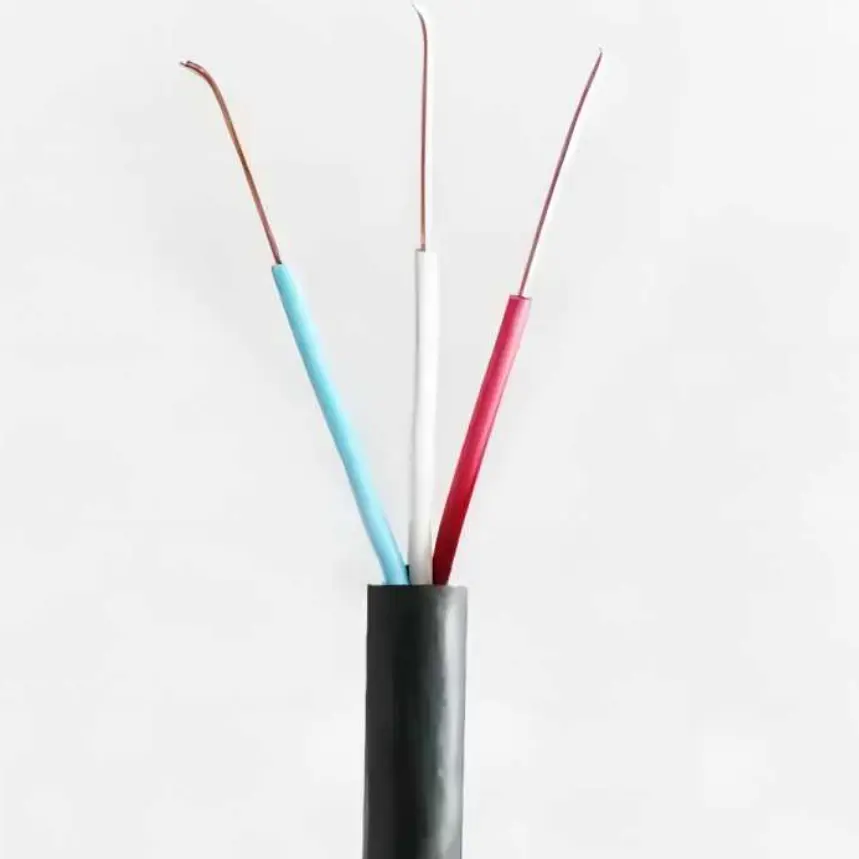

Il cavo di controllo ignifugo in PVC rame è un cavo di controllo da 450/750 V che utilizza conduttori in rame privi di ossigeno ad elevata purezza, nastro in mica e isolamento e guaina in PVC ignifugo. Sono disponibili conduttori solidi di Classe 1, a trefoli di Classe 2 e flessibili di Classe 5 per diverse condizioni di cablaggio. Il cavo è destinato al controllo, al monitoraggio e ai circuiti ausiliari in impianti industriali, edifici e altri sistemi elettrici a bassa tensione dove sono richieste prestazioni ignifughe e resistenti al fuoco.

La struttura del cavo può includere anche una treccia di filo di rame opzionale o una schermatura con nastro di rame, con quantità di conduttori da 2 a 61 conduttori. La selezione può quindi basarsi sul tipo di conduttore, sulla sezione trasversale, sulla quantità di nuclei, sui requisiti di schermatura, sul metodo di installazione e sui requisiti di prestazione antincendio applicabili al progetto.

Specifiche del prodotto Dimensioni e tabella dei parametri tecnici

Costruzione e prestazioni

Opzioni conduttore per diverse condizioni di cablaggio

Il cavo è disponibile con conduttori in rame rigidi, flessibili o flessibili. È possibile utilizzare costruzioni solide e a trefoli laddove il percorso del cavo è relativamente fisso, mentre i conduttori flessibili sono più convenienti per il cablaggio di armadi, collegamenti di apparecchiature e installazioni che richiedono una gestione più semplice dei cavi. La costruzione appropriata del conduttore deve essere selezionata in base al metodo di installazione e ai requisiti meccanici.

Nastro in mica e isolamento in PVC

Il nastro di mica forma lo strato resistente al fuoco attorno al conduttore, mentre il PVC fornisce l'isolamento elettrico principale. Anche la guaina esterna è realizzata in PVC ignifugo. Questa combinazione conferisce al cavo sia una struttura resistente al fuoco definita che caratteristiche ignifughe per la configurazione del cavo applicabile.

Schermatura opzionale

Per i circuiti in cui è necessario considerare l'interferenza elettromagnetica, è possibile specificare come strato schermante una treccia di filo di rame o un avvolgimento di nastro di rame. Il tasso di copertura della schermatura elencato è ≥80%. La struttura schermata deve essere scelta in base al tipo di segnale, all'apparecchiatura elettrica circostante e all'ambiente di installazione.

Dove il cavo soddisfa i requisiti pratici di cablaggio

Il cavo di controllo ignifugo in PVC rame può essere configurato per condizioni di cablaggio di controllo sia fisse che più flessibili. Ciò riduce la necessità di selezionare costruzioni di conduttori completamente diverse quando un progetto prevede quadri elettrici, collegamenti di apparecchiature e percorsi di cavi fissi all'interno dello stesso sistema elettrico.

Per i circuiti che trasportano segnali di controllo e monitoraggio, la resistenza del conduttore è una specifica importante piuttosto che una semplice descrizione del materiale. La tabella tecnica fornisce i requisiti di resistenza di isolamento, tensione di tenuta e resistenza dei conduttori che possono essere utilizzati per la conferma tecnica prima dell'ordine.

Laddove la protezione antincendio fa parte della progettazione elettrica, le caratteristiche ignifughe e resistenti al fuoco del cavo dovrebbero essere valutate insieme al percorso del cavo, ai metodi di supporto e ai requisiti del sistema antincendio completo. Le prestazioni del cavo non devono essere considerate indipendentemente dal metodo di installazione.

Scenari applicativi

1. Sistemi di protezione antincendio: armadi di controllo antincendio, circuiti di allarme, apparecchiature di scarico dei fumi e sistemi di controllo delle pompe dell'acqua antincendio.

2. Strutture di alimentazione: armadi di controllo elettrici, circuiti ausiliari di gruppi elettrogeni e cablaggi di controllo o di segnale nelle sale di distribuzione dell'energia.

3. Automazione industriale: sistemi di controllo per linee di produzione, macchinari e apparecchiature di processo in cui è richiesta la costruzione di cavi ignifughi.

4. Impianti elettrici degli edifici: sistemi di controllo degli ascensori, apparecchiature di condizionamento d'aria centralizzate, sale macchine seminterrate e altre applicazioni di automazione degli edifici.

5. Attrezzature industriali generali: apparecchiature per il trattamento delle acque reflue, linee di asciugatura, macchine utensili e altri circuiti di controllo ausiliari.

Qualità e verifica tecnica

Per gli appalti tecnici, i principali punti di verifica includono la costruzione del conduttore, la sezione trasversale del conduttore, lo spessore dell'isolamento in PVC, la resistenza dell'isolamento, la tensione di tenuta, la resistenza del conduttore, la configurazione della schermatura e i requisiti di prestazione antincendio specificati. Questi parametri forniscono una base più pratica per l'accettazione del prodotto rispetto alle descrizioni generali della qualità del cavo.

Qiancheng può fornire le specifiche del prodotto applicabili e la documentazione tecnica in base alla configurazione del cavo ordinato. Per progetti di ingegneria ed esportazione, i requisiti relativi a rapporti di prova, certificati, registri di ispezione, imballaggio e lunghezza del cavo devono essere confermati prima della produzione.

Guida alla selezione delle specifiche

Sezione trasversale del conduttore

La sezione trasversale del conduttore disponibile è compresa tra 0,5 mm² e 10 mm². La selezione deve basarsi sulla funzione del circuito, sul carico elettrico, sulla resistenza consentita del conduttore e sui requisiti di installazione applicabili.

Quantità principale

La configurazione standard copre da 2 a 61 core. La quantità dei nuclei deve essere determinata in base al numero di circuiti ausiliari, di controllo e di monitoraggio richiesti dall'apparecchiatura o dal progetto.

Requisiti di schermatura

Laddove l'interferenza del segnale rappresenta un problema, è possibile prendere in considerazione una treccia di filo di rame o una schermatura con nastro di rame. Il metodo di schermatura richiesto deve essere confermato in base all'ambiente elettrico e ai requisiti del sistema di controllo.

Prestazioni al fuoco

La tabella tecnica specifica una condizione di esposizione al fuoco non inferiore a 830 ℃ per 90 minuti e requisiti ignifughi secondo GB/T 19666. Le condizioni di test e la documentazione richieste devono essere confermate rispetto alle specifiche del progetto effettivo prima dell'effettuazione dell'ordine.

Domande frequenti

1. Quali standard sono specificati per questo cavo?

I dati tecnici fanno riferimento a GB/T 9330 per la resistenza del conduttore CC e GB/T 19666 per i requisiti ignifughi elencati. Qualsiasi certificazione aggiuntiva o documentazione di test richiesta per un progetto di esportazione deve essere confermata in base alla configurazione del cavo ordinato.

2. Quali costruzioni di conduttori sono disponibili?

Il cavo può essere configurato con conduttori rigidi solidi o conduttori flessibili multifilo. La costruzione adatta dipende dal fatto che l'installazione sia fissa, instradata attraverso un quadro elettrico o richieda una maggiore flessibilità durante l'installazione.

3. Quali sezioni trasversali e quantità di nuclei sono disponibili?

Le sezioni trasversali dei conduttori elencate vanno da 0,5 mm² a 10 mm², con quantità di conduttori da 2 a 61 conduttori. La combinazione finale deve essere confermata in base al progetto del circuito e alla configurazione del cavo.

4. Il cavo può essere schermato?

SÌ. È possibile specificare una treccia di filo di rame o un avvolgimento di nastro di rame come strato di schermatura opzionale, con un tasso di copertura della schermatura indicato pari a ≥80%.

5. Dove viene comunemente utilizzato questo cavo di controllo ignifugo in PVC rame?

Viene utilizzato per circuiti di controllo, monitoraggio e ausiliari in sistemi antincendio, centrali elettriche, apparecchiature di automazione industriale, sistemi elettrici di costruzione e altre applicazioni industriali dove sono richieste le caratteristiche ignifughe e resistenti al fuoco specificate.

6. Quali informazioni sono necessarie per un preventivo?

Fornire il modello richiesto, il tipo di conduttore, la sezione trasversale, la quantità di nuclei, i requisiti di schermatura, la lunghezza del cavo, l'ambiente di installazione e i requisiti antincendio applicabili. Anche eventuali rapporti di ispezione, certificati o documentazione di esportazione richiesti devono essere specificati in anticipo.
