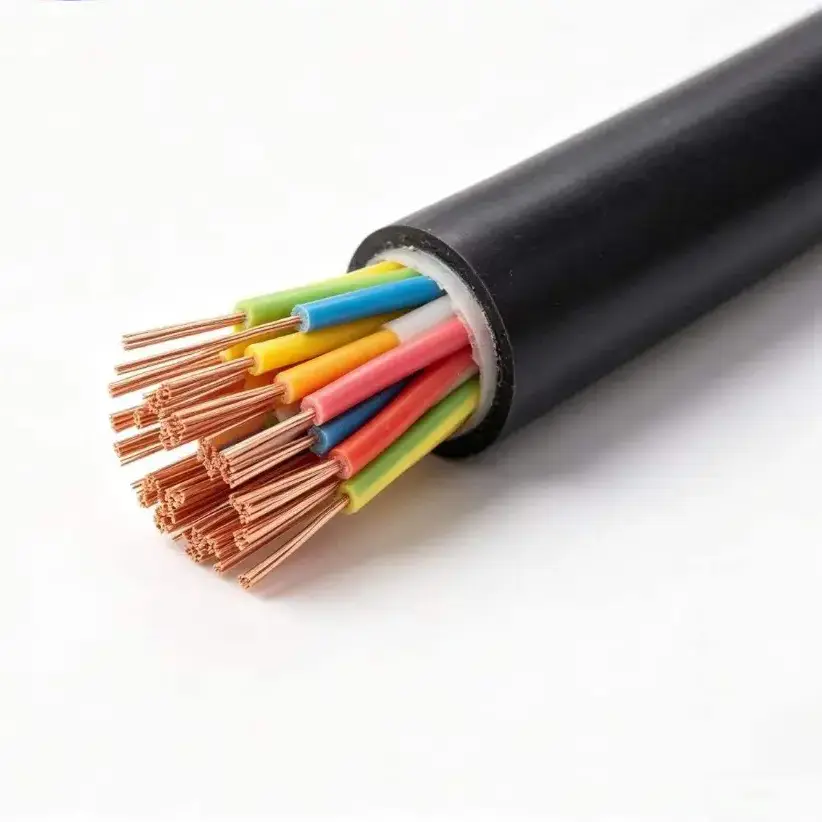

Cavo di controllo in rame XLPE

Modelli di prodotto: KYJV, KYJVP, KYJV22, KYJY, ecc.

Il cavo di controllo in rame XLPE viene utilizzato per circuiti di controllo, strumentazione e segnale a bassa tensione in cui il sistema di isolamento deve resistere a temperature operative elevate. La costruzione standard combina conduttori in rame privi di ossigeno di elevata purezza con isolamento XLPE e una guaina esterna in PVC, con configurazioni non armate, schermate e armate con nastro di acciaio disponibili per diverse condizioni di installazione.

I dati tecnici forniti specificano una tensione nominale di 450/750 V, una temperatura operativa massima a lungo termine di 90 °C e sezioni trasversali dei conduttori standard da 0,75 a 6 mm². A seconda del circuito e del metodo di posa, il cavo può essere fornito con conduttori rigidi o flessibili, configurazioni a più nuclei, schermatura, armatura o costruzione WDZ a basso contenuto di fumi e senza alogeni.

Specifiche del prodotto, dimensioni e tabella dei parametri tecnici

Caratteristiche Costruttive ed Elettriche

1. Isolamento XLPE

Il polietilene reticolato costituisce lo strato isolante primario. Le specifiche fornite indicano una temperatura operativa massima a lungo termine di 90 °C e una tolleranza di sovraccarico a breve termine di 130 °C. Questo intervallo di temperature è uno dei motivi principali per considerare l'isolamento XLPE quando un'installazione di controllo può funzionare al di sopra delle condizioni tipiche dei cablaggi isolati in PVC per uso generale.

2. Opzioni conduttore in rame

Il conduttore è specificato come rame privo di ossigeno di elevata purezza al 99,99%. KYJV utilizza un conduttore solido di Classe 1, mentre KYJVR è elencato con un conduttore flessibile di Classe 5. La struttura del conduttore può quindi essere adattata a cablaggi fissi o installazioni in cui è richiesta ulteriore flessibilità.

3. Guaina in PVC e Varianti Funzionali

La guaina esterna standard è in PVC, con una versione WDZ a bassa emissione di fumi e senza alogeni disponibile come opzione aggiornata. Il KYJVP schermato aggiunge una schermatura intrecciata in rame, mentre KYJV22 utilizza un'armatura in nastro di acciaio per applicazioni che richiedono protezione meccanica aggiuntiva. Queste varianti consentono di adattare la struttura del cavo all'installazione circostante anziché utilizzare una configurazione per ogni progetto.

Selezionare la giusta configurazione

La quantità di nuclei dovrebbe corrispondere al numero di circuiti di controllo, strumentazione o protezione serviti dal cavo. La gamma standard copre da 2 a 61 nuclei, mentre le sezioni trasversali dei conduttori vanno da 0,75 a 6 mm². La dimensione del conduttore richiesta deve essere determinata dal carico del circuito, dalla caduta di tensione consentita e dalle condizioni di installazione anziché essere selezionata esclusivamente dal numero di nuclei.

Le condizioni di installazione determinano se è necessaria una protezione aggiuntiva. KYJV o KYJVR non armato è destinato a passerelle portacavi, condotti interni e cablaggio di canali fissi. KYJVP può essere preso in considerazione laddove le interferenze elettromagnetiche rappresentano un problema, mentre KYJV22 è destinato a installazioni specifiche che richiedono armature in nastro di acciaio e protezione meccanica. Durante la posa è opportuno tenere conto anche dei valori minimi di raggio di curvatura forniti.

Applicazioni tipiche

1. Energia e Apparecchiature Elettriche

Il cavo può essere utilizzato per il controllo a bassa tensione e il cablaggio dei segnali associati ad apparecchiature fotovoltaiche, sistemi di accumulo di energia, inverter, quadri elettrici e apparecchiature correlate. L'isolamento XLPE fornisce l'intervallo di temperatura operativa a lungo termine specificato di 90 °C per installazioni in cui la temperatura ambientale o delle apparecchiature richiede questo livello di prestazioni di isolamento.

2. Automazione industriale

Gli armadi di controllo per macchine utensili, pompe, ventilatori, sistemi PLC e apparecchiature di processo possono richiedere un cablaggio di controllo multipolare con diverse configurazioni di conduttori e di installazione. Le versioni con conduttore flessibile possono semplificare l'instradamento attorno ai terminali e agli armadi delle apparecchiature, mentre sono disponibili versioni schermate per i circuiti in cui è necessario affrontare le interferenze elettromagnetiche.

3. Infrastrutture comunali ed edilizie

La gamma di cavi può essere utilizzata nei tunnel sotterranei, nelle trincee per cavi, negli impianti elettrici degli edifici e in altre installazioni fisse di controllo a bassa tensione. Laddove i cavi sono esposti a carichi meccanici aggiuntivi o richiedono una costruzione interrata direttamente, la configurazione KYJV22 corazzata offre un'opzione di installazione diversa.

4. Controllo e protezione del sistema energetico

I circuiti secondari a bassa tensione nelle sottostazioni, nelle centrali elettriche, nelle sale di distribuzione e nelle apparecchiature elettriche possono utilizzare cavi di controllo multipolari per l'acquisizione del segnale, l'interblocco e il controllo delle apparecchiature. Il modello finale deve essere adeguato alla funzione del circuito, alle dimensioni del conduttore, ai requisiti di schermatura e al metodo di installazione.

5. Esportazione di attrezzature e progetti di ingegneria

Per apparecchiature elettriche e progetti di ingegneria orientati all'esportazione, le specifiche del cavo devono essere confermate rispetto ai requisiti di progetto applicabili prima della produzione. Insieme al modello e alla struttura del cavo è possibile specificare la documentazione, la lunghezza di consegna, il tipo di bobina ed eventuali registrazioni di ispezione richieste.

Verifiche tecniche prima dell'ordine

Per un preventivo di progetto, le informazioni di base normalmente includono modello di cavo, tensione nominale, classe del conduttore, sezione trasversale, quantità di nuclei e lunghezza richiesta. Se il cavo verrà instradato vicino ad apparecchiature che generano interferenze elettromagnetiche, i requisiti di schermatura dovranno essere indicati separatamente. Dovrebbero essere identificate anche l'interramento diretto o l'installazione esposta in modo da poter valutare la necessità di un'armatura.

Per gli ordini di esportazione, l'imballaggio e la documentazione devono essere confermati in fase di preventivo. Le specifiche fornite elencano bobine di plastica e bobine di legno fumigato, insieme a lunghezze di consegna personalizzate. Prima della produzione dovrebbero essere specificati anche requisiti speciali come la struttura WDZ a bassa emissione di fumi e senza alogeni o le versioni resistenti al freddo.

Domande frequenti

1. Quali standard sono specificati per questo cavo?

I dati di prodotto forniti elencano GB/T 9330 come standard nazionale. Se un progetto all'estero richiede standard, certificati o documenti di ispezione aggiuntivi, tali requisiti devono essere confermati in base al mercato di destinazione e alle specifiche del progetto.

2. Quali dimensioni dei conduttori e quantità di nuclei sono disponibili?

Le sezioni trasversali standard dei conduttori sono 0,75, 1,0, 1,5, 2,5, 4 e 6 mm². Le configurazioni dei core standard vanno da 2 a 61 core, inclusi più conteggi di core intermedi. È possibile produrre quantità speciali di nuclei in base ai requisiti del progetto.

3. Qual è la temperatura operativa dell'isolamento XLPE?

I dati tecnici forniti specificano una temperatura operativa massima a lungo termine di 90 °C e una tolleranza di sovraccarico a breve termine di 130 °C. La temperatura minima di posa standard è ≥ 0 °C, mentre è prevista una versione resistente al freddo per installazione diretta a -30 °C.

4. Quando è necessaria una versione schermata o corazzata?

Il KYJVP schermato può essere preso in considerazione quando è necessario controllare l'interferenza elettromagnetica nel segnale o nel circuito di controllo. Il KYJV22 corazzato è destinato a condizioni di posa che richiedono protezione meccanica aggiuntiva, incluso l'interramento sotterraneo diretto specificato. I requisiti minimi di raggio di curvatura sono diversi per le costruzioni non armate, schermate e armate.

5. Quali test elettrici sono specificati prima della consegna?

Le specifiche fornite elencano una resistenza di isolamento di ≥1000 MΩ·km a 20 °C e un test di tensione di tenuta del prodotto finito di 3000 V/5 min senza guasti. La tabella specifica inoltre l'ispezione completa prima della consegna. Eventuali ispezioni specifiche del progetto o requisiti di test di terze parti devono essere confermati prima della produzione.

6. È possibile personalizzare la lunghezza di consegna e la struttura del cavo?

SÌ. I dati forniti elencano lunghezze di consegna personalizzate con una tolleranza di lunghezza dichiarata di ±0,5%. In base ai requisiti del progetto è possibile specificare quantità speciali di nuclei, struttura di conduttori flessibili, schermatura, armatura, struttura WDZ a basso contenuto di fumi e senza alogeni e versioni resistenti al freddo.
