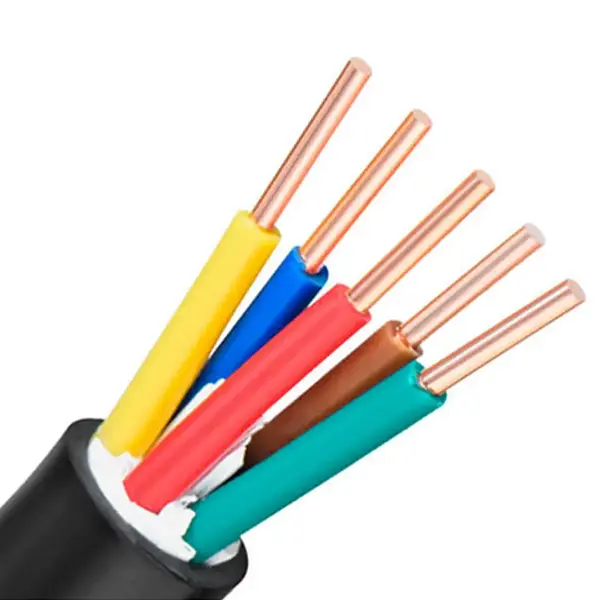

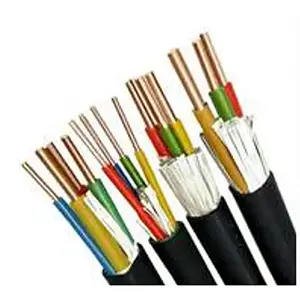

Cavo di controllo resistente al fuoco in PVC rame

Modello prodotto base: N-KVV(NH-KVV).

Il cavo di controllo resistente al fuoco in PVC rame combina un conduttore in rame, uno strato resistente al fuoco in nastro di mica e un isolamento e una guaina in PVC per circuiti ausiliari e di controllo che richiedono una struttura del cavo resistente al fuoco. Il cavo da 450/750 V è destinato ad applicazioni in cui il mantenimento della continuità del circuito per un periodo specificato in condizioni di esposizione al fuoco fa parte della progettazione del sistema. A seconda della struttura del conduttore, il cavo può essere configurato con conduttori in rame di Classe 1 o Classe 5.

Il nastro in mica costituisce lo strato chiave resistente al fuoco attorno al conduttore, mentre le opzioni di conduttore flessibile facilitano il passaggio del cavo attraverso passerelle portacavi, armadi di controllo e collegamenti di apparecchiature. La scelta delle specifiche dovrebbe tenere conto della sezione trasversale dei conduttori, della quantità dei nuclei, delle condizioni di installazione e dei requisiti di prestazione antincendio dell'intero sistema elettrico.

Specifiche del prodotto Dimensioni e tabella dei parametri tecnici

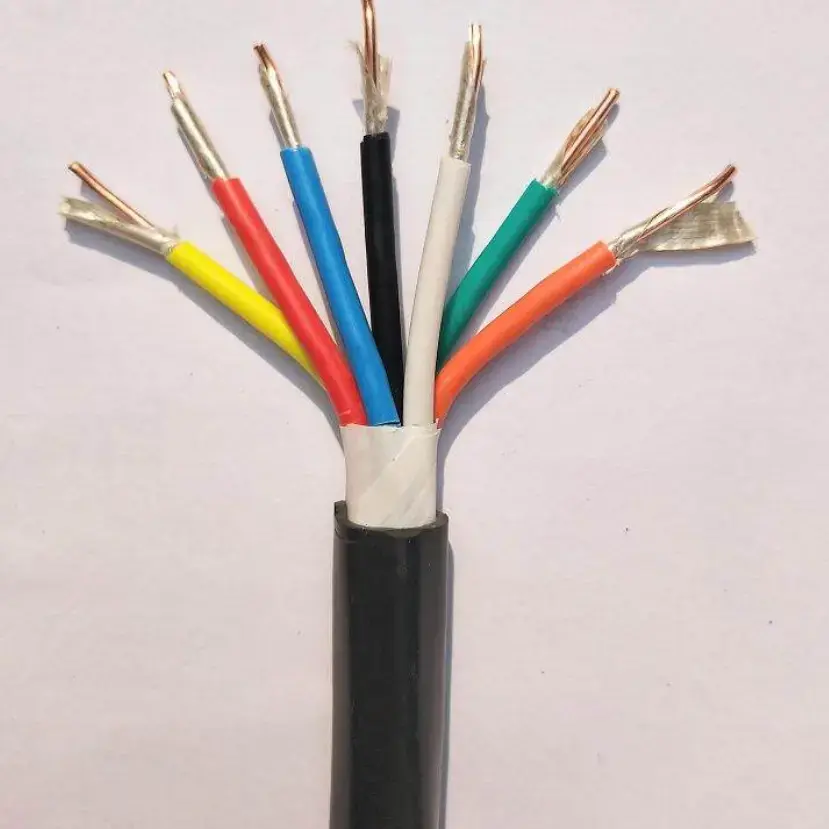

Costruzione resistente al fuoco e progettazione dei cavi

Strato resistente al fuoco in nastro di mica

Il nastro di mica è posizionato attorno al conduttore come principale componente resistente al fuoco. In caso di esposizione al fuoco, questo strato ha lo scopo di mantenere l'isolamento elettrico per le condizioni di test specificate e aiutare a preservare la continuità del circuito per il periodo richiesto. L'effettiva valutazione della resistenza al fuoco deve essere confermata rispetto alle specifiche di prodotto applicabili e al metodo di prova per il progetto.

Opzioni conduttore in rame

La struttura del conduttore può essere basata su rame di Classe 1 o Classe 5 a seconda della configurazione del cavo richiesta. La tabella tecnica fornisce la quantità di conduttori, la sezione trasversale e i valori di resistenza CC di 20 ℃, consentendo il controllo dei parametri elettrici prima della conferma delle specifiche.

Isolamento e guaina in PVC

Il PVC fornisce l'isolamento primario attorno al conduttore e contribuisce alla protezione meccanica complessiva del cavo. Lo spessore dell'isolamento indicato cambia con la sezione trasversale nominale, quindi le specifiche del cavo devono essere selezionate insieme alla dimensione del conduttore richiesta e alle condizioni di installazione.

Come il cavo si adatta ai sistemi di controllo antincendio

Il cavo di controllo resistente al fuoco in PVC rame è destinato ai circuiti in cui potrebbe essere necessario che funzioni di controllo, allarme, monitoraggio o ausiliarie rimangano disponibili durante un evento di incendio per un periodo definito. I circuiti tipici includono armadi di controllo antincendio, apparecchiature di scarico dei fumi, pompe antincendio e altri sistemi controllati elettricamente.

La funzione resistente al fuoco dovrebbe essere considerata come parte della progettazione completa del circuito. Il percorso dei cavi, il metodo di supporto, le apparecchiature collegate, l'ambiente di installazione e la classificazione di resistenza al fuoco richiesta possono influenzare le prestazioni finali del sistema.

Scenari applicativi

1. Ingegneria antincendio: armadi di controllo dei collegamenti antincendio, sistemi di allarme antincendio, ventilatori di scarico dei fumi e circuiti di controllo delle pompe antincendio.

2. Centrali elettriche: armadi di controllo elettrici, linee di controllo secondarie per gruppi elettrogeni e cablaggi di controllo o di segnale nelle sale di distribuzione dell'energia.

3. Industria metallurgica: console operative automatiche e circuiti di controllo per apparecchiature della linea di produzione nelle officine metallurgiche.

4. Costruzione di edifici: sale macchine nel seminterrato, sistemi di condizionamento d'aria centralizzati e sistemi di controllo dei collegamenti antincendio degli ascensori.

5. Industria generale: apparecchiature per il trattamento delle acque reflue, linee di produzione di essiccazione e circuiti di controllo di supporto di macchine utensili dove è richiesta una costruzione resistente al fuoco.

Considerazioni pratiche sulla selezione

1. Sezione trasversale del conduttore

La sezione trasversale richiesta deve essere determinata in base al carico elettrico, alla funzione del circuito, alla resistenza consentita del conduttore e ai requisiti di installazione applicabili. I dati disponibili coprono sezioni nominali da 0,5 mm² a 6 mm².

2. Quantità di nuclei

La quantità di nuclei dovrebbe corrispondere al numero di circuiti di controllo, allarme, monitoraggio e ausiliari da trasportare. La tabella elenca le configurazioni di core consigliate fino a 61 core, con quantità di core personalizzate disponibili in base alle specifiche fornite.

3. Flessibilità e percorso di installazione

Laddove i cavi devono passare attraverso armadi di controllo, passerelle o collegamenti di apparecchiature, è necessario considerare insieme la struttura del conduttore e le condizioni di piegatura ammissibili. Il raggio di curvatura richiesto deve essere confermato dalle specifiche del cavo applicabile piuttosto che presupposto solo dal tipo di conduttore.

4. Requisiti di resistenza al fuoco

I cavi resistenti al fuoco devono essere selezionati in base alla durata del test richiesta, alle condizioni di esposizione al fuoco e allo standard del sistema. Un cavo non deve essere specificato solo con il termine “resistente al fuoco”; Dovrebbero essere confermate anche la classificazione delle prestazioni richiesta e la documentazione di prova di supporto.

Qualità e verifica tecnica

Per l'approvvigionamento di progetti, i principali punti di verifica includono il materiale e la costruzione del conduttore, la sezione trasversale nominale, la resistenza del conduttore, la configurazione del nastro di mica, lo spessore dell'isolamento in PVC e le dimensioni del cavo finito. Queste caratteristiche misurabili forniscono una base pratica per confrontare il cavo fornito con le specifiche tecniche concordate.

Per ordini di esportazione o di ingegneria, Qiancheng può coordinare la documentazione del prodotto richiesta in base alle specifiche del cavo e ai requisiti del progetto. Se è richiesto uno specifico rapporto di prova di resistenza al fuoco, certificato o documento di ispezione, è necessario identificarlo prima della conferma dell'ordine in modo che la documentazione applicabile possa essere verificata rispetto alla configurazione effettiva del cavo.

Domande frequenti

Qual è la tensione nominale di questo cavo di controllo resistente al fuoco in PVC rame?

La tensione nominale è 450/750V. È destinato ai circuiti di controllo, monitoraggio e ausiliari in cui è richiesta la costruzione resistente al fuoco specificata.

Quale materiale fornisce la funzione resistente al fuoco?

Il nastro di mica viene utilizzato come strato resistente al fuoco attorno al conduttore. La sua funzione è quella di contribuire a mantenere l'isolamento elettrico e la continuità del circuito nelle condizioni specificate per la prova antincendio.

Quali dimensioni dei conduttori sono coperte dalla tabella delle specifiche?

La tabella copre le sezioni trasversali nominali da 0,5 mm² a 6 mm², con le corrispondenti configurazioni dei conduttori, spessore dell'isolamento in PVC e valori di resistenza del conduttore CC di 20 ℃.

Quanti core possono essere configurati?

I numeri di nucleo consigliati elencati sono 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 e 61. Le quantità di nuclei personalizzate possono essere discusse in base alle specifiche del progetto.

Dove può essere utilizzato questo cavo di controllo resistente al fuoco in PVC rame?

Può essere applicato in sistemi di controllo antincendio, circuiti di controllo di centrali elettriche, apparecchiature metallurgiche, sistemi meccanici ed elettrici per l'edilizia, apparecchiature per il trattamento delle acque reflue e altre applicazioni di controllo industriale dove è richiesta la costruzione di cavi resistenti al fuoco.

Quali informazioni devono essere fornite per un preventivo di progetto?

Per la conferma delle specifiche, è utile fornire il modello richiesto, la sezione trasversale del conduttore, la quantità dei nuclei, la lunghezza del cavo, l'ambiente di installazione, i requisiti di resistenza al fuoco e tutti i documenti tecnici o i registri di ispezione richiesti.
