Cavo di controllo in rame XLPE ignifugo

Modelli prodotto: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, ecc.

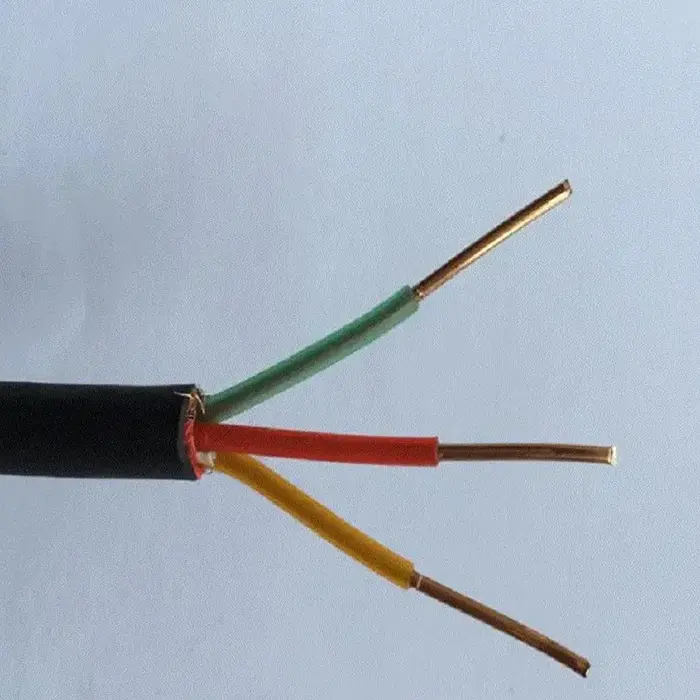

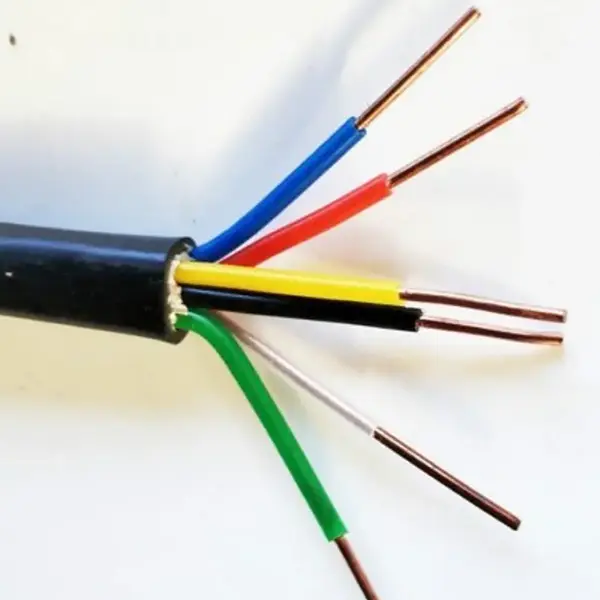

Il cavo di controllo in rame XLPE ignifugo viene utilizzato nei circuiti di segnale e controllo a bassa tensione in cui è necessario limitare la propagazione della fiamma. La costruzione standard combina un conduttore in rame privo di ossigeno con isolamento XLPE e una guaina esterna ignifuga, con configurazioni di conduttori solidi o flessibili disponibili per diversi requisiti di cablaggio. Le versioni schermate e armate estendono la gamma alle installazioni dove è necessario considerare anche le interferenze elettromagnetiche o la protezione meccanica.

L'isolamento XLPE è specificato per una temperatura operativa massima a lungo termine di 90 °C, mentre il cavo è disponibile in configurazioni da 450/750 V con più conduttori e sezioni trasversali dei conduttori. I gradi Z(A, B, C) ignifughi, schermature, armature e lunghezze speciali possono essere selezionati in base al circuito di controllo e alle condizioni di posa.

Specifiche del prodotto, dimensioni e tabella dei parametri tecnici

Costruzione e prestazioni

1. Isolamento XLPE per cablaggio di controllo della temperatura elevata

Il sistema di isolamento si basa sul polietilene reticolato anziché sul tradizionale isolamento in PVC. Secondo le specifiche fornite, lo strato XLPE ha una temperatura operativa massima a lungo termine di 90 °C e una tolleranza di sovraccarico a breve termine di 130 °C. Ciò rende la costruzione adatta per apparecchiature di controllo e installazioni elettriche in cui il cavo può essere sottoposto a temperature di esercizio più elevate.

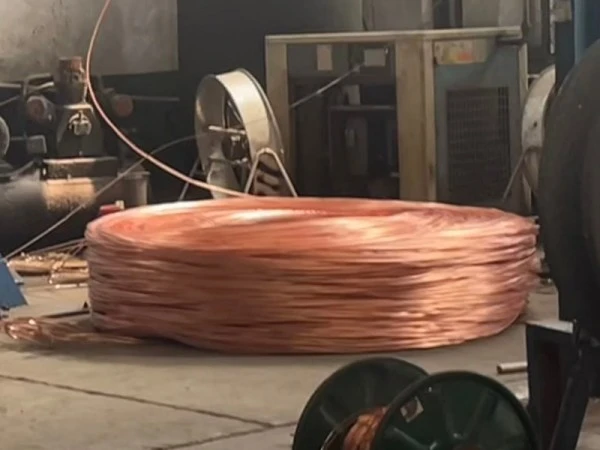

2. Conduttori in rame per circuiti di controllo e di segnale

Le specifiche del conduttore coprono il 99,99% di rame privo di ossigeno di elevata purezza, con conduttori solidi di Classe 1 e conduttori flessibili a trefoli di Classe 5 disponibili. La scelta tra struttura rigida e flessibile può essere adattata al metodo di cablaggio, alla disposizione dei terminali e allo spazio di installazione.

3. Guaina ignifuga e protezione opzionale

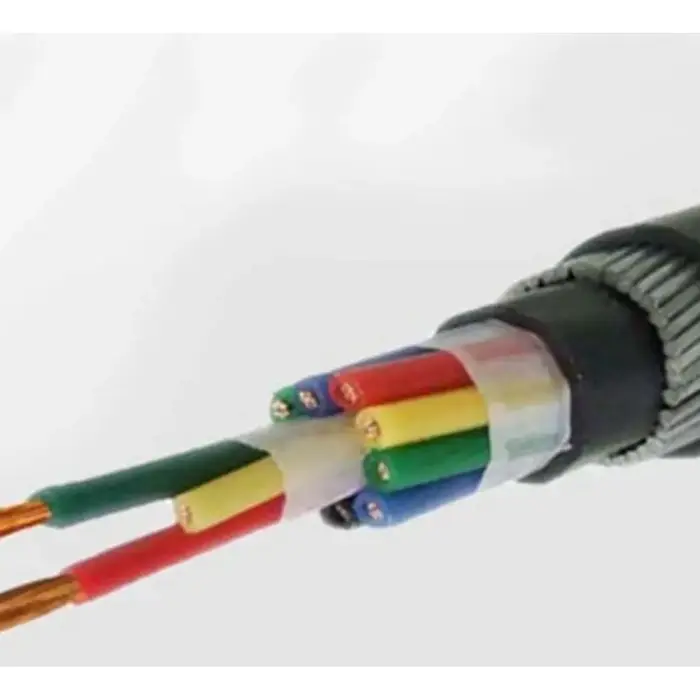

La guaina esterna può essere in PVC ignifugo o polietilene (poliolefina), con disponibilità di gradi ignifughi Z(A, B, C). Le configurazioni schermate ZR-KYJYP e blindate ZR-KYJV22 o ZR-KYJY23 soddisfano ulteriori requisiti di installazione. La schermatura è importante laddove è necessario controllare le interferenze elettromagnetiche, mentre l'armatura in nastro di acciaio fornisce protezione meccanica per condizioni di posa specifiche.

Scelta della configurazione del cavo per l'installazione

La costruzione appropriata dipende non solo dalla dimensione del conduttore. La quantità dei conduttori dovrebbe corrispondere al numero di circuiti di controllo o di segnale, mentre la classe del conduttore dovrebbe corrispondere al metodo di installazione. Per le passerelle portacavi e il cablaggio fisso interno, può essere sufficiente una costruzione non armata. Le versioni schermate possono essere prese in considerazione per circuiti affetti da interferenze elettromagnetiche, mentre le versioni armate sono destinate ad installazioni in cui il cavo è esposto a pressione meccanica o condizioni di interrato diretto.

Per progetti che richiedono caratteristiche ridotte di fumo e alogeni, la versione ignifuga a bassa emissione di fumi WDZ disponibile deve essere specificata separatamente. Durante la posa è necessario considerare anche il raggio minimo di curvatura: i dati forniti indicano ≥ 6 volte il diametro esterno del cavo per le versioni non armate, ≥ 8 volte per la versione schermata e ≥ 12 volte per le versioni armate.

Applicazioni tipiche

1. Sistemi di protezione antincendio e di controllo degli edifici

I cavi di controllo XLPE ignifughi possono essere incorporati in circuiti di controllo a bassa tensione per apparecchiature antincendio, automazione degli edifici e relativi sistemi elettrici. La quantità di nuclei e le dimensioni dei conduttori devono essere abbinate all'apparecchiatura di controllo e alla disposizione del circuito anziché essere selezionate solo in base al diametro complessivo del cavo.

2. Impianti fotovoltaici e di accumulo dell'energia

Gli armadi di controllo, le apparecchiature correlate agli inverter e i sistemi di accumulo dell'energia possono contenere più circuiti di segnale e controllo a bassa tensione all'interno di un'area di installazione ristretta. L'isolamento XLPE fornisce un intervallo di temperature operative specificato più elevato rispetto ai cavi di controllo in PVC comunemente utilizzati per applicazioni a temperature più basse, soggetto alle specifiche effettive del cavo e alle condizioni operative.

3. Automazione industriale e apparecchiature di processo

La gamma di cavi può essere utilizzata per circuiti di controllo associati a motori, pompe, ventilatori, macchine utensili, armadi PLC e altre apparecchiature industriali. Le versioni con conduttore flessibile sono utili laddove l'instradamento richiede una maggiore flessibilità del cavo, mentre le costruzioni schermate possono essere prese in considerazione per i circuiti di segnale esposti a interferenze elettromagnetiche.

4. Installazioni di servizi e infrastrutture sotterranee

Le configurazioni blindate ZR-KYJV22 e ZR-KYJY23 forniscono un'opzione per installazioni che richiedono protezione meccanica aggiuntiva, comprese specifiche applicazioni di sepoltura diretta. Le versioni non armate possono essere utilizzate in passerelle portacavi, condotti interni e trincee per cavi dove la protezione meccanica è già fornita dal metodo di installazione.

5. Apparecchiature elettriche e progetti orientati all'esportazione

Per sottostazioni, centrali elettriche, apparecchiature elettriche e progetti all'estero, le specifiche del cavo richieste devono essere confermate rispetto allo standard del progetto, alla classe di tensione, al metodo di installazione e ai requisiti di documentazione. La documentazione del prodotto, i registri dei test e l'imballaggio delle bobine possono essere organizzati in base ai requisiti di consegna del progetto.

Verifica tecnica prima dell'ordine

Per un progetto di cavi di controllo, le informazioni più utili da verificare prima della produzione sono la tensione richiesta, la classe del conduttore, la sezione trasversale, il numero di nuclei, il grado di ritardante di fiamma e l'ambiente di posa. La schermatura o l'armatura devono essere specificate quando l'interferenza elettromagnetica o la protezione meccanica fanno parte dei requisiti di installazione.

I dati tecnici forniti coprono sezioni trasversali dei conduttori da 0,75–6 mm² e configurazioni di conduttori standard da 2 a 61 conduttori. La lunghezza fornita è personalizzabile, mentre l'identificazione del cavo utilizza conduttori multicolori con nucleo di terra verde-giallo. Per gli ordini di esportazione, l'imballaggio può includere bobine di plastica o bobine di legno fumigato a seconda delle esigenze di spedizione.

Domande frequenti

1. Quali standard sono specificati per questo cavo?

Le specifiche del prodotto fornite elencano GB/T 9330 e GB/T 19666 come standard nazionali applicabili. Se un progetto richiede certificazioni aggiuntive, rapporti di prova o documentazione di esportazione, l'elenco dei documenti richiesti deve essere confermato prima della produzione.

2. Quale intervallo di temperature è specificato per l'isolamento XLPE?

I dati tecnici specificano una temperatura operativa massima a lungo termine di 90 °C e una tolleranza al sovraccarico a breve termine di 130 °C. La temperatura minima di posa standard è ≥ 0 °C, mentre per la costruzione diretta è prevista una versione resistente al freddo a -30 °C.

3. Quali dimensioni dei conduttori e configurazioni dei nuclei sono disponibili?

Le sezioni trasversali standard dei conduttori sono 0,75, 1,0, 1,5, 2,5, 4 e 6 mm². Le configurazioni dei nuclei standard includono 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 e 61 nuclei, con conteggi di nuclei speciali disponibili per la produzione personalizzata.

4. Quando dovrebbe essere specificata una versione schermata o corazzata?

ZR-KYJYP schermato può essere considerato quando il circuito di controllo richiede protezione dalle interferenze elettromagnetiche. Il modello ZR-KYJV22 o ZR-KYJY23 corazzato è destinato a condizioni di posa in cui è richiesta una protezione meccanica aggiuntiva, comprese le applicazioni specificate di interramento diretto. I requisiti del raggio di curvatura differiscono tra queste costruzioni.

5. Cosa deve essere confermato per un preventivo di progetto?

Fornire il modello richiesto, la sezione dei conduttori, la quantità dei conduttori, la lunghezza approssimativa, il metodo di posa ed eventuali requisiti di schermatura, armatura, assenza di fumi o resistenza al freddo. Per gli ordini di esportazione, è necessario confermare anche la destinazione, i requisiti delle bobine e i documenti tecnici o di ispezione richiesti.

6. È possibile fornire il cavo con lunghezze personalizzate?

SÌ. Le specifiche fornite elencano lunghezze di consegna personalizzabili con una tolleranza di lunghezza dichiarata di ±0,5%. È inoltre possibile discutere conteggi di nuclei speciali e configurazioni funzionali in base ai requisiti del progetto.
