Cavo di controllo flessibile in PVC rame

Modello prodotto base: KVVR

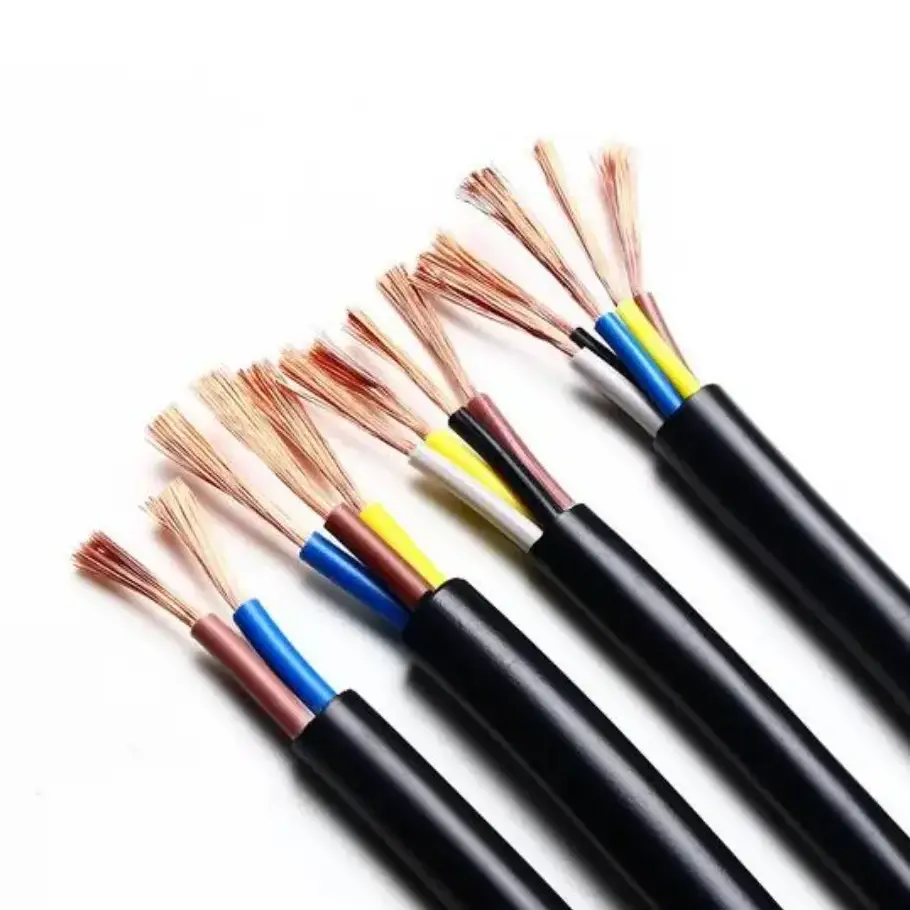

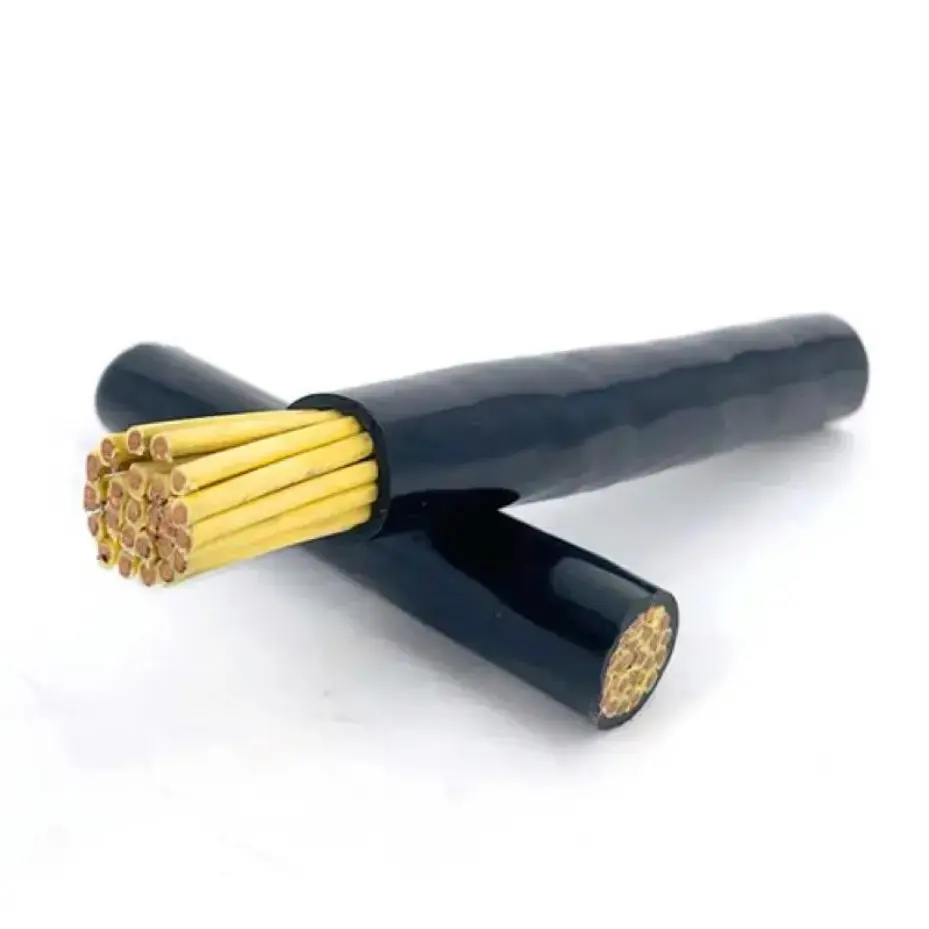

Il cavo di controllo flessibile in PVC rame è un cavo di controllo da 450/750 V costruito attorno a conduttori in rame intrecciati e isolamento e guaina in PVC. La struttura flessibile del conduttore consente al cavo di seguire percorsi più stretti rispetto a un conduttore solido o rigido, il che è utile quando il cablaggio di controllo deve passare attraverso armadi, vassoi, condotti o collegamenti di apparecchiature. Il suo ruolo principale è la trasmissione di segnali di controllo, misurazione e monitoraggio all'interno di sistemi elettrici a bassa tensione.

Per i circuiti ausiliari e di controllo automatico, la sezione trasversale del conduttore, il numero di nuclei, il metodo di installazione e la resistenza elettrica sono importanti quando si specifica il cavo. Le dimensioni dei conduttori disponibili coprono i comuni requisiti di cablaggio di controllo, mentre è possibile selezionare diverse configurazioni dei nuclei in base al progetto del circuito.

Tabella dei parametri tecnici del prodotto

Caratteristiche Costruttive ed Elettriche

Conduttore in rame intrecciato

Il conduttore è costituito da più fili di rame sottili anziché da un singolo conduttore solido. Questa costruzione fornisce la flessibilità meccanica necessaria per instradare i cavi di controllo attorno a terminali, componenti dell'armadio e sistemi di gestione dei cavi. La resistenza del conduttore a 20 ℃ è fornita nella tabella delle specifiche sia per le condizioni di metallo non placcato che per quelle placcate.

Isolamento e guaina in PVC

Il PVC viene utilizzato come materiale isolante primario attorno al conduttore, mentre la struttura del cavo fornisce la separazione elettrica tra i singoli conduttori e l'ambiente circostante. Lo spessore dell'isolamento elencato varia in base alla sezione trasversale del conduttore, consentendo di verificare le specifiche rispetto ai requisiti del circuito previsti.

Cablaggio di controllo 450/750 V

La tensione nominale di 450/750 V colloca questo cavo all'interno di un intervallo comune di cablaggio ausiliario e di controllo a bassa tensione. È destinato ai circuiti di controllo e monitoraggio elettrici piuttosto che come sostituto dei cavi di alimentazione selezionati per la trasmissione ad alta tensione. La selezione finale dovrebbe seguire i requisiti di tensione, corrente, installazione e attrezzatura del circuito completo.

Scenari applicativi

Il cavo di controllo flessibile in PVC rame viene utilizzato nei circuiti di controllo e ausiliari in cui il percorso del cablaggio comprende armadi, collegamenti di apparecchiature o altri luoghi che richiedono una gestione più semplice durante l'installazione.

1. Industria energetica: armadi di controllo nelle sale di distribuzione dell'energia, cablaggio di controllo di gruppi elettrogeni e circuiti di segnale secondari per sottostazioni.

2. Automazione industriale: cablaggio di controllo interno per apparecchiature della linea di produzione, macchine utensili, ventilatori, pompe dell'acqua e apparecchiature di essiccazione.

3. Progetti di supporto agli edifici: moduli di controllo centralizzati dell'aria condizionata, armadi di controllo degli ascensori, sale macchine sotterranee e sistemi di collegamento dell'illuminazione degli edifici.

4. Produzione metallurgica: console operative automatiche e connessioni di segnale per apparecchiature di produzione nelle officine industriali.

5. Progetti generali di supporto: circuiti di controllo elettrici per apparecchiature di collegamento antincendio e apparecchiature per il trattamento delle acque reflue di protezione ambientale.

Problemi pratici di cablaggio risolti

1. Percorsi attraverso spazi confinati

Gli armadi elettrici e le apparecchiature spesso contengono più terminali, componenti e percorsi di cavi in ​​uno spazio limitato. Il conduttore a treccia rende il cavo più facile da instradare e terminare laddove un conduttore rigido sarebbe meno comodo da maneggiare.

2. Adattamento delle dimensioni del conduttore al circuito

I circuiti di controllo non richiedono tutti la stessa sezione trasversale dei conduttori. Le dimensioni disponibili da 0,5 mm² a 6 mm² consentono di abbinare le specifiche del cavo ai requisiti del circuito, alle condizioni di installazione e alle caratteristiche elettriche delle apparecchiature collegate.

3. Gestione del cablaggio di controllo multi-core

L'utilizzo di un cavo multipolare può semplificare l'organizzazione dei relativi circuiti di controllo e monitoraggio. La quantità dei nuclei deve essere determinata in base al numero di segnali richiesti, ai circuiti di riserva e alla disposizione del cablaggio dell'apparecchiatura.

4. Mantenimento di parametri elettrici coerenti

La resistenza del conduttore e lo spessore dell'isolamento sono parametri misurabili che possono essere verificati rispetto alla struttura del cavo specificata. Per l'approvvigionamento di progetti, la sezione trasversale richiesta, la configurazione principale e la documentazione tecnica applicabile devono essere confermate prima della produzione o della spedizione.

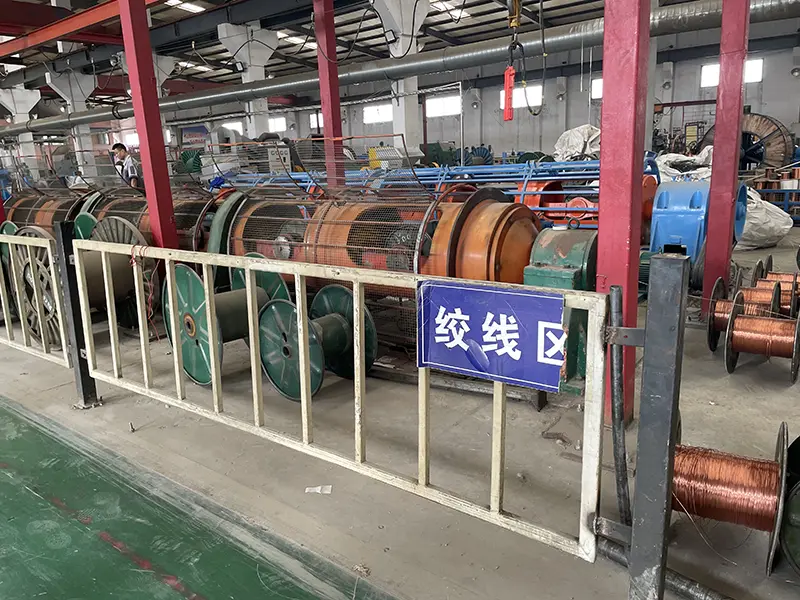

Produzione e verifica della qualità

Per l'approvvigionamento dei cavi di controllo, la valutazione della qualità dovrebbe concentrarsi sulle specifiche dei materiali tracciabili e sui parametri di produzione misurabili piuttosto che sul solo aspetto. I controlli rilevanti possono includere la struttura del conduttore, la resistenza del conduttore, le dimensioni dell'isolamento e l'ispezione del cavo finito in base ai requisiti di prodotto applicabili.

Qiancheng può fornire le specifiche del prodotto e le relative informazioni tecniche per la selezione del progetto. Per ordini di grandi quantità o di progetti, il modello richiesto, la sezione trasversale del conduttore, la quantità di nuclei, la lunghezza del cavo, l'imballaggio e la documentazione devono essere confermati prima dell'elaborazione dell'ordine.

Guida alla selezione delle specifiche

Quando si seleziona questo tipo di cavo di controllo, è necessario considerare diversi parametri insieme anziché scegliere la dimensione del conduttore in modo indipendente.

1. Sezione conduttore: selezionare in base al carico elettrico, alla funzione del circuito e ai requisiti di cablaggio applicabili.

2. Quantità di nuclei: determinare il numero di circuiti ausiliari, di controllo e di monitoraggio che devono essere trasportati dal cavo.

3. Metodo di installazione: controlla se il cavo verrà instradato attraverso un armadio, un vassoio, un condotto o una connessione all'apparecchiatura e considera la flessibilità richiesta.

4. Parametri elettrici: verificare la tensione nominale e la resistenza consentita del conduttore rispetto ai requisiti del sistema di controllo collegato.

5. Documentazione del progetto: per ordini di ingegneria o di esportazione, confermare la scheda tecnica richiesta, i registri di ispezione e altri documenti tecnici prima della spedizione.

Domande frequenti

1. Qual è la tensione nominale di questo cavo di controllo flessibile in rame e PVC?

La tensione nominale è 450/750V. Il cavo utilizza conduttori in rame intrecciati con isolamento in PVC ed è destinato al controllo a bassa tensione e ai circuiti ausiliari.

2. Quali dimensioni dei conduttori sono disponibili?

La tabella delle specifiche copre le sezioni trasversali nominali da 0,5 mm² a 6 mm². La scelta effettiva dovrebbe basarsi sui requisiti elettrici e sulle condizioni di installazione del circuito di controllo.

3. Puoi fornire specifiche tecniche complete per la selezione del progetto?

SÌ. È possibile fornire informazioni tecniche sulla dimensione del conduttore applicabile e sulla configurazione del cavo, inclusi il diametro del conduttore, lo spessore dell'isolamento in PVC e la resistenza del conduttore CC a 20 ℃.

4. Dove viene comunemente applicato questo cavo?

Può essere utilizzato in quadri elettrici di distribuzione dell'energia, apparecchiature di automazione industriale, sistemi di controllo di ascensori, controlli centralizzati di climatizzazione, apparecchiature metallurgiche e sistemi di controllo elettrico di protezione ambientale.

5. Come deve essere selezionato il cavo per un nuovo sistema di controllo?

Verificare innanzitutto la tensione nominale, la sezione trasversale del conduttore, la quantità di nuclei richiesta, il percorso di installazione e le condizioni ambientali. Le specifiche del cavo possono quindi essere abbinate ai requisiti elettrici e meccanici del sistema.

6. È possibile personalizzare la lunghezza del cavo e altre specifiche?

La lunghezza del cavo e i requisiti di configurazione possono essere discussi in base al progetto. Per ordini non standard, la dimensione del conduttore, la quantità di nuclei, la lunghezza, l'imballaggio e la documentazione tecnica richiesti devono essere confermati prima della produzione.
