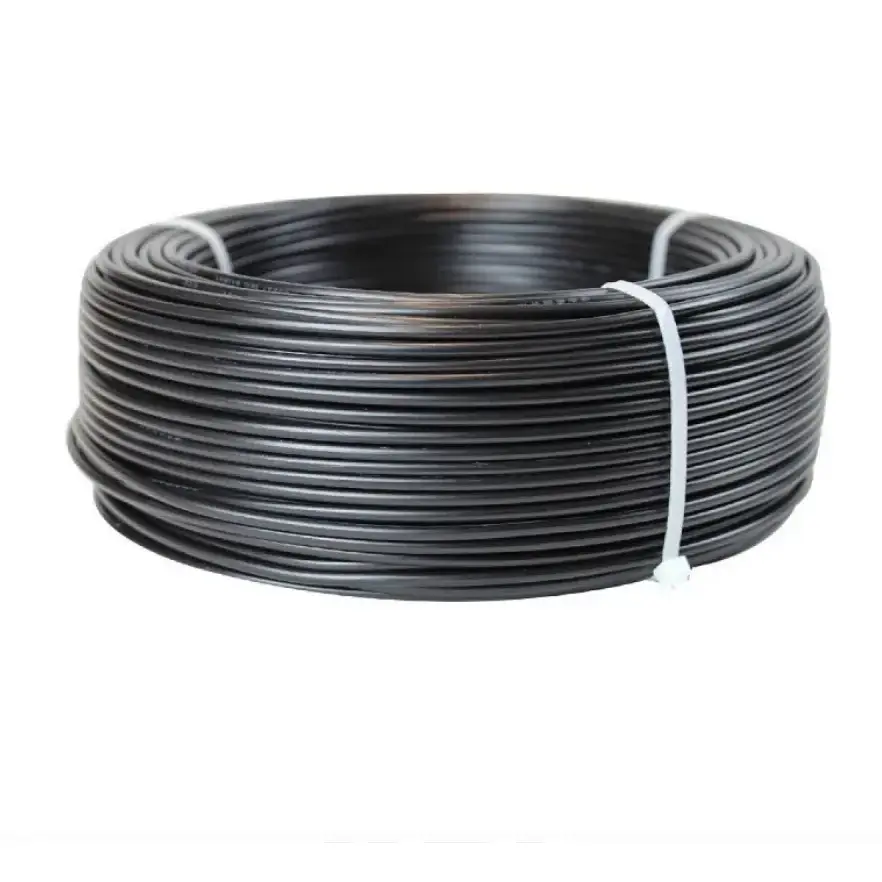

Cavo di controllo flessibile ignifugo in PVC rame

Modelli prodotto: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Il cavo di controllo flessibile ignifugo in PVC rame combina conduttori in rame intrecciati con isolamento in PVC e una guaina esterna per fornire una soluzione flessibile per il cablaggio di controllo e segnale. La struttura del cavo ignifugo ha lo scopo di limitare la propagazione della fiamma, mentre la disposizione flessibile del conduttore consente di instradare più facilmente il cavo attorno ad armadi di controllo, terminali di apparecchiature e spazi di cablaggio compatti.

Questo cavo è comunemente specificato per circuiti di controllo antincendio, automazione industriale, apparecchiature elettriche, sistemi meccanici ed elettrici e macchinari metallurgici. La specifica appropriata dipende dalla configurazione del nucleo richiesta, dalla dimensione del conduttore, dalle condizioni di installazione e dai requisiti ignifughi definiti per l'applicazione.

Specifiche del prodotto Dimensioni e tabella dei parametri tecnici

Costruzione e prestazioni ignifughe

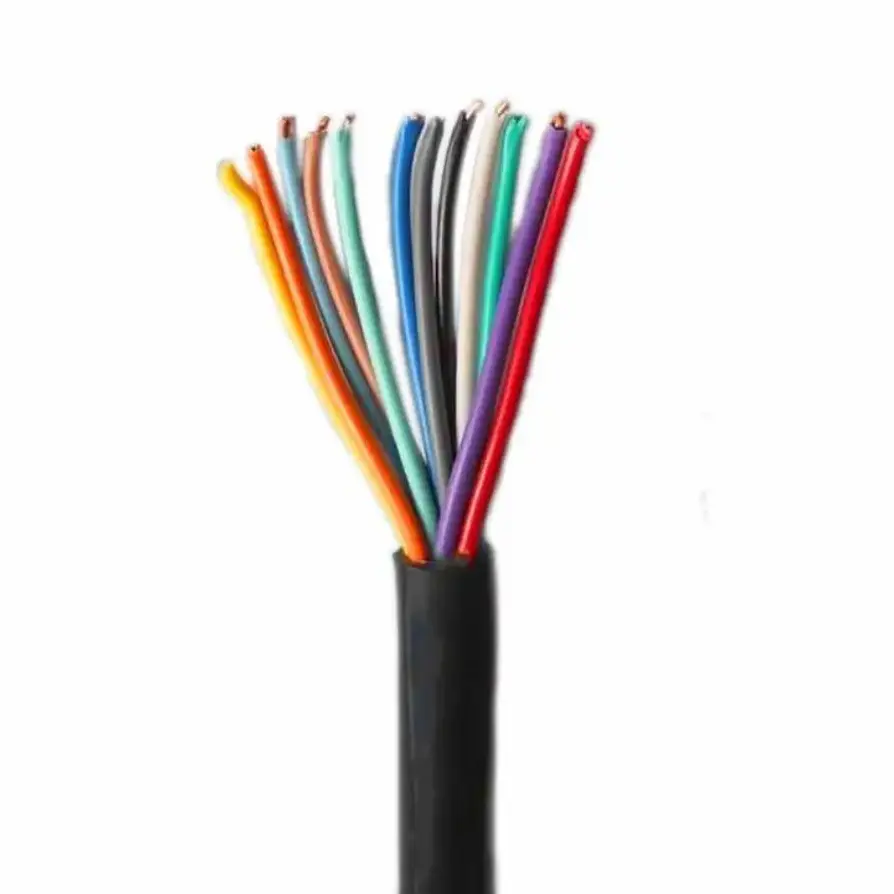

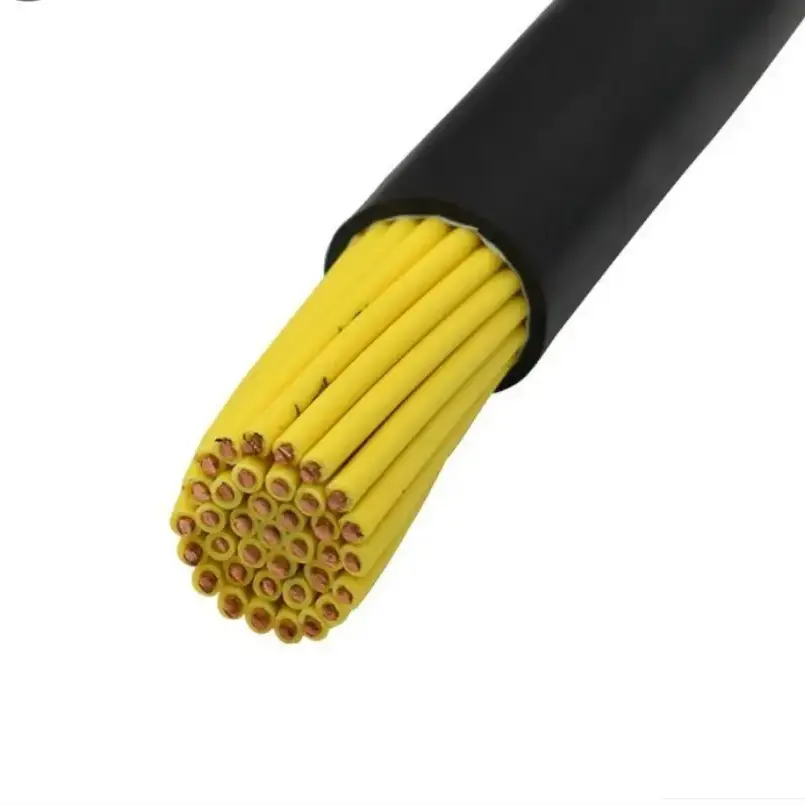

Conduttore in rame flessibile multifilare

Il cavo utilizza una struttura con conduttore in rame multifilare anziché un conduttore solido. I singoli trefoli conduttori più piccoli forniscono una maggiore flessibilità, utile quando si instradano i cavi di controllo attraverso armadi, condotti, involucri di apparecchiature e altri luoghi in cui lo spazio di installazione è limitato.

Isolamento e guaina in PVC

Il PVC viene utilizzato per l'isolamento e lo strato protettivo esterno. Lo spessore dell'isolamento varia in funzione della sezione nominale dei conduttori, con i corrispondenti valori riportati nella tabella tecnica. La struttura di isolamento selezionata fornisce separazione elettrica e protezione per i circuiti di controllo e monitoraggio durante il normale servizio.

Costruzione del cavo ignifugo

Il materiale PVC ignifugo ha lo scopo di ridurre la propagazione della fiamma lungo il cavo quando esposto a una fonte di ignizione. Le prestazioni ignifughe dovrebbero essere valutate in base alle specifiche del cavo applicabile e ai requisiti di prova piuttosto che trattate allo stesso modo delle prestazioni di resistenza al fuoco.

Perché la struttura flessibile è importante nel cablaggio di controllo

Il cavo di controllo flessibile ignifugo in PVC rame combina una struttura conduttrice multifilo con isolamento e guaina in PVC, rendendolo adatto per cablaggi di controllo in cui la flessibilità di instradamento è importante. La costruzione può semplificare la disposizione dei cavi all'interno degli armadi di controllo e attorno ai componenti delle apparecchiature rispetto ai modelli di cavi meno flessibili.

Per progetti che coinvolgono più circuiti di controllo, le configurazioni principali disponibili consentono di selezionare il cavo in base al numero di segnali o funzioni di controllo richieste. La sezione trasversale del conduttore dovrebbe essere determinata dai requisiti elettrici del circuito piuttosto che dalla sola quantità di conduttori.

Per le installazioni con requisiti di sicurezza antincendio, la caratteristica ignifuga può essere considerata insieme all'ambiente di installazione, al raggruppamento dei cavi, al metodo di instradamento e allo standard di progetto applicabile. Questi fattori dovrebbero essere confermati prima della selezione delle specifiche finali.

Scenari applicativi

Sistemi Antincendio

Utilizzato per circuiti di controllo e segnale negli armadi di controllo antincendio, nelle apparecchiature di collegamento degli allarmi antincendio e nei relativi sistemi meccanici come le apparecchiature di scarico dei fumi.

Attrezzature per l'energia e l'energia

Adatto per armadi di controllo, circuiti di controllo relativi a generatori, apparecchiature per sale di distribuzione dell'energia e altre applicazioni di controllo a bassa tensione in cui è richiesto un cablaggio flessibile.

Produzione metallurgica e industriale

Può essere utilizzato in sistemi di controllo automatico per linee di produzione, armadi di controllo delle apparecchiature e circuiti di segnale in ambienti industriali. Durante la selezione è necessario considerare la temperatura ambientale e l'esposizione a olio, umidità o sostanze chimiche.

Costruzione di impianti meccanici ed elettrici

Applicabile al cablaggio di controllo per apparecchiature di condizionamento d'aria centralizzate, impianti meccanici ed elettrici di edifici, locali tecnici sotterranei e altre installazioni di servizi dell'edificio.

Automazione industriale generale

Utilizzato in armadi di controllo, apparecchiature di produzione automatizzate, apparecchiature meccaniche e altri sistemi industriali in cui è necessario instradare più segnali di controllo o monitoraggio attraverso spazi di installazione ristretti.

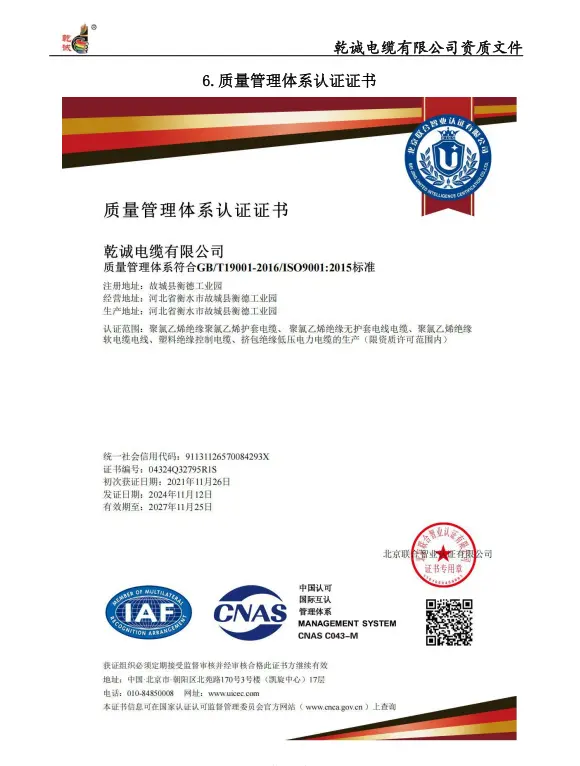

Verifica della qualità e delle specifiche

Per un cavo di controllo, la verifica della qualità dovrebbe concentrarsi sulla costruzione misurabile e sui parametri elettrici. La sezione trasversale del conduttore, il diametro massimo del singolo filo, lo spessore dell'isolamento in PVC e la resistenza del conduttore CC possono essere verificati rispetto alle specifiche concordate prima della produzione e della spedizione.

Per gli ordini di ingegneria all'ingrosso, il modello, la quantità dei nuclei, la sezione trasversale del conduttore, la lunghezza del cavo e i requisiti ignifughi applicabili devono essere confermati in anticipo. La documentazione tecnica e i registri di ispezione possono essere abbinati alle specifiche ordinate ove richiesto dal progetto.

Guida alla selezione delle specifiche

Quando si seleziona il cavo per un progetto di controllo automatico, è necessario considerare insieme diversi parametri:

1. Sezione del conduttore: selezionare in base al carico elettrico e ai requisiti del circuito di controllo.

2. Quantità di nuclei: abbinare il numero di nuclei alle funzioni di controllo e monitoraggio richieste, considerando nuclei aggiuntivi laddove la progettazione del progetto li richiede.

3. Metodo di installazione: verificare se il cavo verrà instradato all'interno di un armadio di controllo, attraverso un condotto, su un portacavi o direttamente sull'apparecchiatura.

4. Requisiti ignifughi: confermare la classe ignifuga richiesta o lo standard di prova applicabile per il progetto.

5. Condizioni ambientali: considerare la temperatura ambiente, l'umidità, l'olio, le sostanze chimiche, i movimenti meccanici e lo spazio di piegatura disponibile.

6. Requisiti di consegna: confermare la lunghezza del cavo, l'imballaggio, l'etichettatura, la documentazione ed eventuali requisiti di ispezione prima della produzione in serie.

Domande frequenti

1. Questo cavo di controllo flessibile ignifugo in PVC rame ha prestazioni ignifughe?

SÌ. Il cavo utilizza materiali isolanti e guaine in PVC ignifugo progettati per contribuire a limitare la propagazione della fiamma. Le esatte prestazioni ignifughe devono essere confermate in base alla struttura del cavo specificata e ai requisiti di prova applicabili.

2. Perché il cavo è adatto al cablaggio in quadri elettrici stretti?

La struttura del conduttore multifilare offre una maggiore flessibilità rispetto a un conduttore solido della stessa sezione nominale. Ciò può rendere più semplice il routing e la terminazione laddove lo spazio di installazione disponibile è limitato.

3. Quali sezioni trasversali e quantità di nuclei sono disponibili?

Le sezioni trasversali elencate sono 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² e 6 mm². Le quantità di nuclei consigliate includono 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 e 61 nuclei. Le quantità di nuclei personalizzate possono essere discusse in base ai requisiti del progetto.

4. È possibile personalizzare il cavo per quantità o lunghezze speciali di nuclei?

SÌ. Le quantità di nuclei personalizzate e le lunghezze dei cavi possono essere discusse in base alle specifiche del progetto. La sezione trasversale del conduttore, le condizioni di installazione, i requisiti ignifughi e la documentazione richiesta devono essere confermati prima della produzione.

5. Dove viene comunemente utilizzato questo tipo di cavo?

Le applicazioni tipiche includono armadi di controllo antincendio, apparecchiature di potenza ed energia, linee di produzione metallurgica, costruzione di sistemi meccanici ed elettrici, apparecchiature di produzione automatizzate e armadi di controllo industriali.

6. Quali informazioni sono necessarie per un preventivo?

Fornire il modello richiesto, la sezione trasversale del conduttore, la quantità di nuclei, la lunghezza del cavo, l'ambiente di installazione e i requisiti ignifughi applicabili. Se disponibili, possono anche essere forniti disegni di progetto o specifiche tecniche in modo che la costruzione del cavo possa essere verificata prima del preventivo e della produzione.
