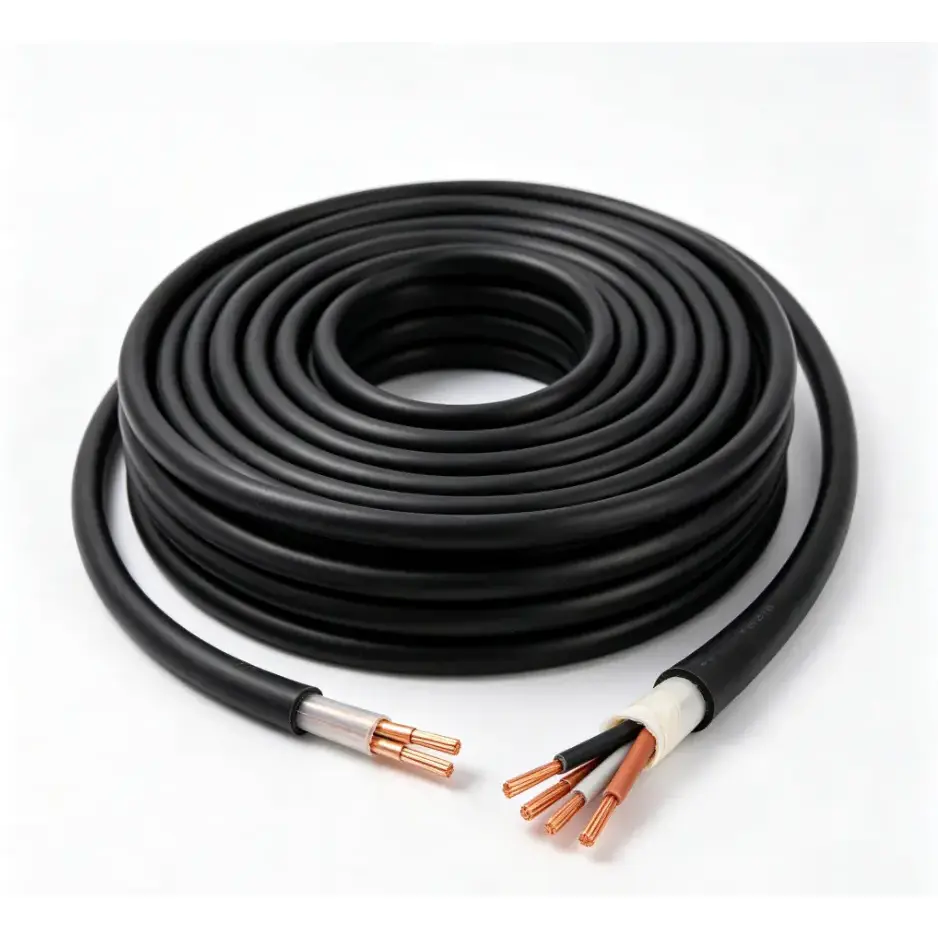

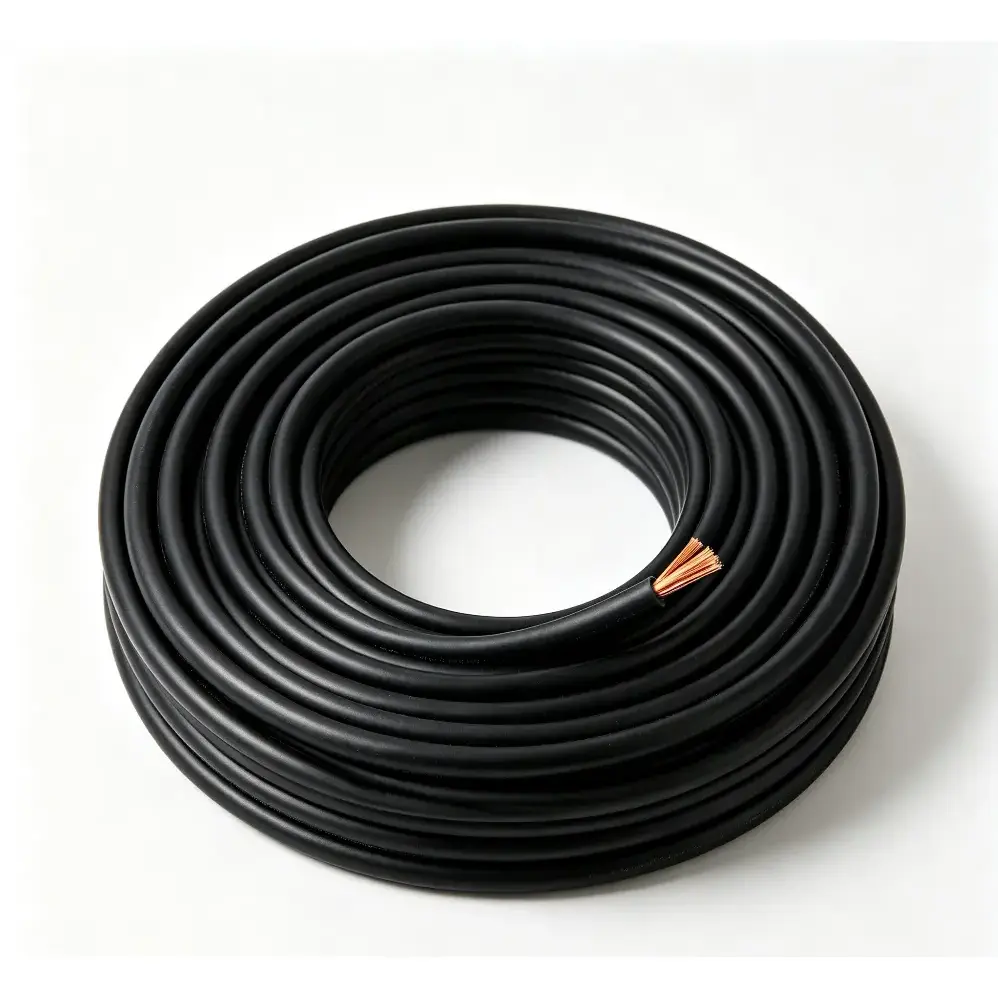

Cavo di controllo flessibile resistente al fuoco in PVC rame

Modelli di prodotto: N(NH)-KVVR, N(NH)-KVVRP, ecc.

Il cavo di controllo flessibile resistente al fuoco in PVC rame è progettato per circuiti di controllo e segnale in cui è necessario considerare insieme i requisiti di installazione flessibile e resistenza al fuoco. Utilizza conduttori in rame flessibili di Classe 5, uno strato resistente al fuoco in nastro di mica e isolamento e guaina in PVC estruso. Questa costruzione ha lo scopo di aiutare a mantenere l'integrità del circuito per un periodo specificato in condizioni di incendio, a seconda della configurazione del cavo applicabile e dei requisiti di test.

La struttura flessibile del conduttore rende il cavo adatto per quadri elettrici, sistemi antincendio, apparecchiature elettriche e meccaniche e circuiti di controllo automatico industriali in cui piegature ripetute o spazi di cablaggio ristretti possono rendere l'installazione più impegnativa. La scelta del cavo deve basarsi sulla sezione trasversale del conduttore, sulla quantità di nuclei, sul metodo di installazione, sui requisiti di resistenza al fuoco e sulle caratteristiche elettriche delle apparecchiature collegate.

Specifiche del prodotto Dimensioni e tabella dei parametri tecnici

Costruzione e prestazioni

La struttura del cavo combina un conduttore flessibile in rame con uno strato ignifugo in nastro di mica e isolamento e guaina in PVC. Ciascuna parte ha una funzione specifica nella struttura complessiva del cavo, pertanto le specifiche richieste devono essere selezionate in base al circuito di controllo, all'ambiente di installazione e ai requisiti antincendio applicabili.

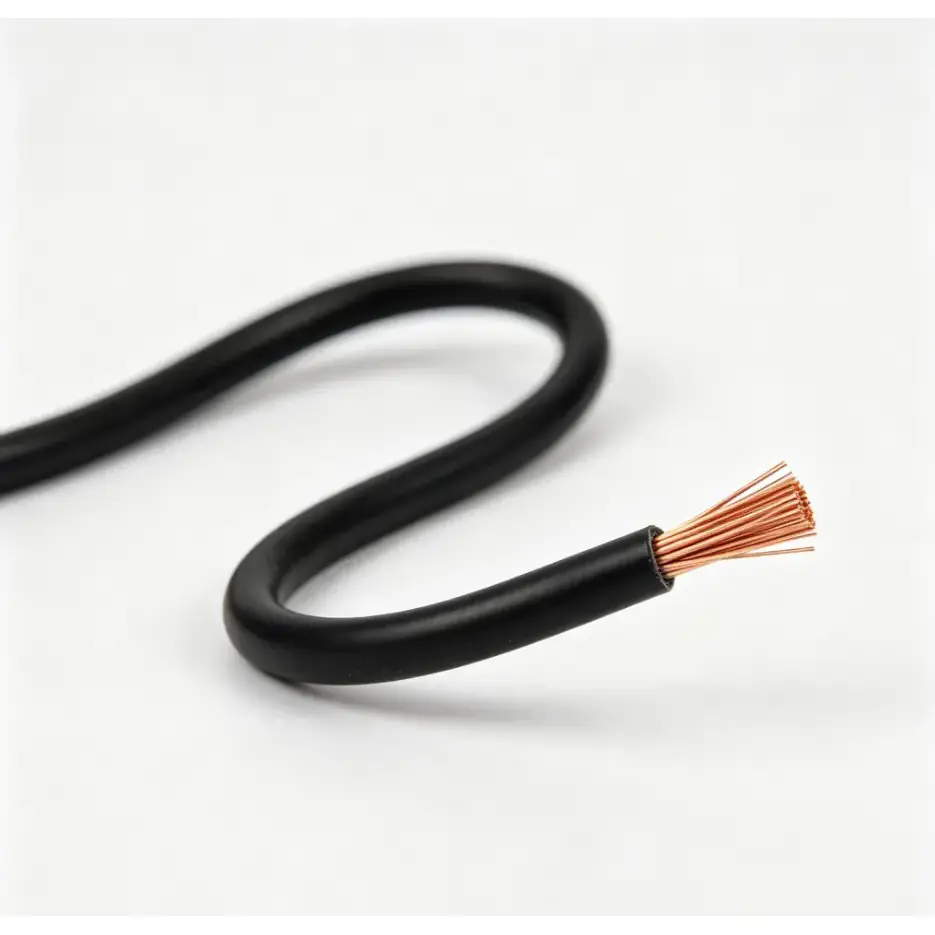

Conduttore flessibile in rame di classe 5

La struttura del conduttore multifilare offre una maggiore flessibilità rispetto a un conduttore solido con la stessa sezione nominale. Ciò è utile per il cablaggio di armadi, collegamenti di apparecchiature e installazioni in cui il cavo deve passare attraverso spazi limitati o attorno a componenti di apparecchiature.

Strato resistente al fuoco in nastro di mica

Il nastro di mica è incorporato come strato resistente al fuoco attorno al conduttore. In una struttura di cavo resistente al fuoco, questo strato ha lo scopo di proteggere il percorso conduttivo quando il cavo è esposto a temperature elevate o fiamme per la durata definita dalle condizioni di test applicabili.

Isolamento e guaina in PVC

L'isolamento in PVC estruso fornisce la separazione elettrica tra il conduttore e i componenti circostanti del cavo, mentre la guaina esterna fornisce ulteriore protezione meccanica e ambientale. Lo spessore dell'isolamento varia con la sezione nominale, come mostrato nella tabella delle specifiche sopra.

Dove viene utilizzato

Il cavo di controllo flessibile resistente al fuoco in PVC rame è destinato al cablaggio di controllo e segnale in cui la continuità del circuito in condizioni di incendio specificate è un'importante considerazione di progettazione. Le applicazioni tipiche includono armadi antincendio, sistemi antincendio per edifici, apparecchiature elettriche e meccaniche, sistemi di controllo relativi all'alimentazione e impianti di automazione industriale.

Negli armadi elettrici o nelle custodie delle apparecchiature con spazi ristretti, la struttura flessibile del conduttore può semplificare l'instradamento rispetto alle strutture dei cavi meno flessibili. Per le installazioni industriali, la scelta finale dovrebbe considerare anche la temperatura ambiente, la disposizione delle passerelle o dei condotti, i requisiti di flessione, l'umidità, l'olio o altre esposizioni ambientali e il carico elettrico del circuito di controllo collegato.

Verifica della qualità e delle specifiche

Per questo tipo di cavo, la valutazione della qualità dovrebbe basarsi su parametri elettrici e costruttivi misurabili piuttosto che solo sull'aspetto. La sezione trasversale del conduttore, la resistenza del conduttore, lo spessore dell'isolamento, lo strato resistente al fuoco, la quantità di nuclei e i requisiti di prestazione antincendio applicabili devono essere verificati rispetto alle specifiche concordate.

Prima della produzione o della spedizione, la documentazione del progetto può essere abbinata al modello, alla sezione trasversale, alla quantità di nuclei, al tipo di conduttore e ai requisiti di prova richiesti. Per le applicazioni ingegneristiche, i clienti possono anche verificare se sono necessari ulteriori registri di ispezione, dati tecnici o campioni prima della produzione in serie.

Cosa deve essere confermato prima di ordinare?

La specifica appropriata dipende dal sistema di controllo e dalle condizioni di installazione. Prima di effettuare un ordine, è utile confermare i seguenti punti:

1. Sezione del conduttore in base ai requisiti del circuito e ai calcoli elettrici applicabili.

2. Quantità di nuclei richiesta e se è necessaria una configurazione di nuclei standard o personalizzata.

3. Requisiti prestazionali di resistenza al fuoco e progetto o standard di prova applicabili.

4. Metodo di installazione, compreso il cablaggio del quadro elettrico, l'installazione del condotto, l'installazione del portacavi o il collegamento dell'apparecchiatura.

5. Lunghezza del cavo richiesta, imballaggio, documentazione e requisiti di ispezione per il progetto.

Domande frequenti

1. Questo cavo di controllo flessibile resistente al fuoco in PVC rame può mantenere la continuità del circuito durante un incendio?

Il cavo è progettato con uno strato resistente al fuoco di nastro di mica per aiutare a mantenere il percorso conduttivo per un periodo specificato nelle condizioni di prova antincendio applicabili. Le effettive prestazioni di resistenza al fuoco dipendono dalla struttura del cavo, dal metodo di installazione e dai requisiti di prova del prodotto specificato.

2. Quale materiale conduttore viene utilizzato in questo cavo?

Utilizza conduttori flessibili in rame. La configurazione dei conduttori e il diametro massimo del singolo filo variano in funzione della sezione nominale, con i relativi valori riportati nella tabella tecnica.

3. Quali sezioni trasversali e quantità di nuclei sono disponibili?

Le sezioni trasversali elencate sono 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² e 6 mm². Le quantità di nuclei consigliate includono da 2 a 61 nuclei nelle configurazioni mostrate nella tabella e le quantità di nuclei personalizzate possono essere discusse in base ai requisiti del progetto.

4. È possibile personalizzare il cavo per un progetto?

SÌ. La quantità dei nuclei e la lunghezza del cavo possono essere personalizzate in base alle specifiche del progetto. Prima della produzione, è necessario confermare la sezione trasversale del conduttore richiesta, la configurazione del nucleo, la costruzione resistente al fuoco, le condizioni di installazione e i requisiti di documentazione.

5. Dove viene comunemente utilizzato questo tipo di cavo?

Le applicazioni tipiche includono armadi antincendio, sistemi antincendio per edifici, apparecchiature elettriche e meccaniche, circuiti di controllo industriali e altre installazioni in cui sono richiesti cablaggi flessibili e cavi resistenti al fuoco.

6. Quali informazioni tecniche dovrebbero essere fornite per il preventivo?

Per un preventivo accurato e un controllo delle specifiche, fornire il modello richiesto, la sezione trasversale del conduttore, la quantità di nuclei, la lunghezza del cavo, l'ambiente di installazione e i requisiti antincendio applicabili. Se disponibili, è possibile utilizzare anche disegni di progetto o specifiche tecniche per confermare la costruzione del cavo prima della produzione.
