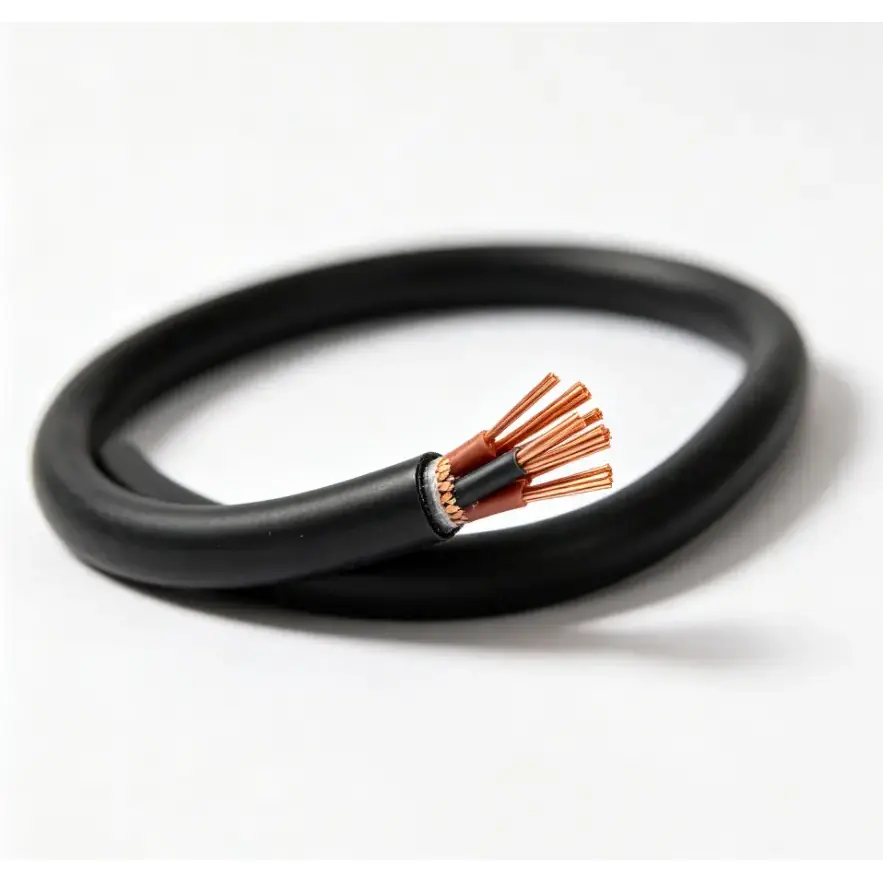

Cavo di controllo ad alta temperatura

Modelli base: KGG, KFF, ecc. Materiale isolante: gomma siliconica o fluoroplastica.

Il cavo di controllo per alte temperature è un cavo speciale per la trasmissione di segnali di controllo e monitoraggio in ambienti di lavoro a temperature elevate. Utilizza rame privo di ossigeno di elevata purezza come conduttore, con isolamento in gomma siliconica o fluoroplastica e strutture di schermatura e guaina protettiva opzionali. Il conduttore multifilare offre flessibilità per il cablaggio delle apparecchiature, mentre i materiali di isolamento e guaina possono essere selezionati in base alla temperatura operativa e alle condizioni circostanti.

Questa costruzione è destinata ad applicazioni in cui la resistenza alla temperatura è una parte importante nella scelta del cavo. Le applicazioni tipiche includono metallurgia, trattamento termico, forni industriali, apparecchiature per trattamenti termici e altri sistemi di controllo industriale. Le specifiche effettive del cavo devono essere selezionate in base alla temperatura continua, alla temperatura di picco, ai requisiti elettrici, alle condizioni di installazione e all'esposizione a olio, umidità o mezzi corrosivi.

Specifiche del prodotto Dimensioni e tabella dei parametri tecnici

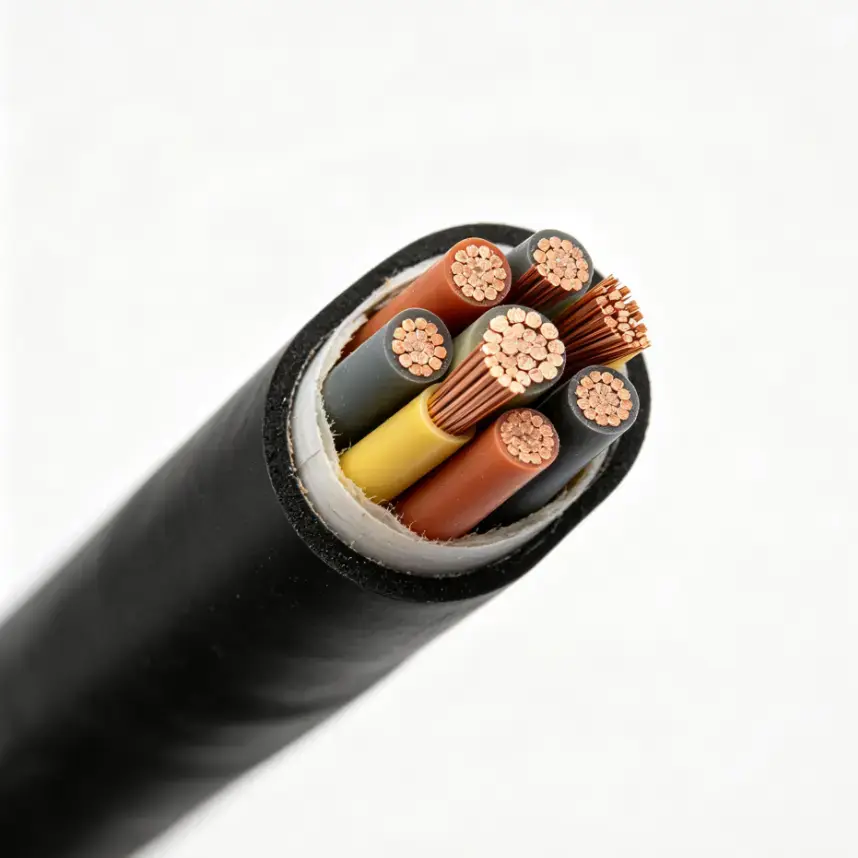

Materiale e costruzione

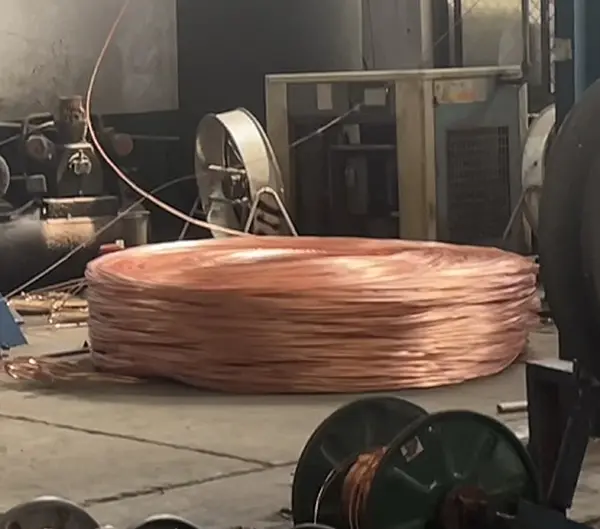

1. Conduttore in rame privo di ossigeno di elevata purezza

Il conduttore è realizzato in rame privo di ossigeno di elevata purezza in una struttura flessibile multifilare. Rispetto a un conduttore solido rigido, la struttura a trefoli è più adatta per il passaggio attorno ad apparecchiature e quadri elettrici. La sezione trasversale del conduttore disponibile è compresa tra 0,5 mm² e 10 mm² in base alla gamma di specifiche elencate.

2. Isolamento in gomma siliconica o fluoroplastica

La gomma siliconica e il fluoroplastico forniscono opzioni di isolamento resistenti alla temperatura per diverse condizioni operative. La selezione del materiale dovrebbe considerare la temperatura di esercizio continuo, l'esposizione alla temperatura a breve termine, i requisiti meccanici e l'ambiente circostante piuttosto che la sola temperatura.

3. Schermatura opzionale per i circuiti di controllo

Il cavo può essere dotato di treccia di filo di rame o di avvolgimento di nastro di rame quando è richiesta la schermatura. Il tasso di copertura della schermatura specificato è ≥80%. La schermatura è particolarmente importante quando i circuiti di controllo o di monitoraggio sono installati vicino ad apparecchiature che potrebbero generare interferenze elettriche.

4. Molteplici opzioni di materiale della guaina

La guaina esterna può utilizzare un composto di guaina in PVC ignifugo, gomma siliconica, fluoroplastica o nitrile, resistente alle alte temperature, a bassa emissione di fumi e privo di alogeni. La struttura disponibile fornisce diverse combinazioni di resistenza alla temperatura e resistenza a olio, acidi, alcali e altre condizioni industriali.

Considerazioni sulle prestazioni e sull'applicazione

La temperatura di esercizio di un cavo di controllo è determinata dalla struttura completa del cavo, compresi conduttore, isolamento, guaina e condizioni di installazione. Per questo motivo, il grado di temperatura, l'esposizione ambientale e i requisiti elettrici dovrebbero essere confermati insieme prima di selezionare una specifica.

1. Requisiti di temperatura a lungo e breve termine

I gradi di temperatura operativa a lungo termine disponibili sono 90℃, 180℃ e 200℃. A seconda della costruzione selezionata, la temperatura di picco a breve termine può raggiungere da 250 ℃ a 280 ℃. Le versioni in gomma siliconica e fluoroplastica FEP possono resistere anche a temperature fino a -60 ℃. Il grado selezionato dovrebbe corrispondere al profilo di temperatura effettivo dell'apparecchiatura.

2. Prestazioni elettriche per i circuiti di controllo e monitoraggio

Il conduttore in rame privo di ossigeno fornisce il percorso elettrico necessario per i segnali di controllo e monitoraggio, mentre la resistenza di isolamento e la tensione di tenuta forniscono indicatori di prestazioni elettriche misurabili. Laddove l'interferenza elettromagnetica costituisca un problema, è possibile specificare la schermatura con treccia di rame o nastro di rame.

3. Resistenza alle condizioni di lavoro industriali

Le aree ad alta temperatura possono contenere anche olio, umidità, polvere, sostanze acide o alcaline. La guaina dovrebbe quindi essere selezionata in base al mezzo circostante effettivo. È possibile prendere in considerazione opzioni di guaina in gomma siliconica, fluoroplastica e nitrile per diverse combinazioni di temperatura ed esposizione ambientale.

4. Installazione flessibile attorno all'apparecchiatura

La struttura del conduttore multifilare supporta un instradamento flessibile attorno a macchinari industriali, armadi di controllo e apparecchiature termiche. La quantità di nuclei, la sezione trasversale dei conduttori e la struttura complessiva del cavo devono essere adeguati allo spazio di installazione disponibile e ai requisiti del circuito.

Applicazioni industriali tipiche

Questo cavo viene utilizzato per circuiti di controllo, monitoraggio e segnale in ambienti industriali in cui le temperature elevate influiscono sulla scelta del cavo. Le applicazioni tipiche includono:

●Attrezzature per la metallurgia e la lavorazione dei metalli

●Linee di trattamento termico e apparecchiature per il trattamento termico

●Forni industriali e impianti di riscaldamento

●Macchine di produzione ad alta temperatura

●Armadi elettrici industriali e collegamenti di apparecchiature

● Circuiti di monitoraggio e controllo della temperatura

●Apparecchiature esposte a olio, umidità, polvere o mezzi industriali corrosivi

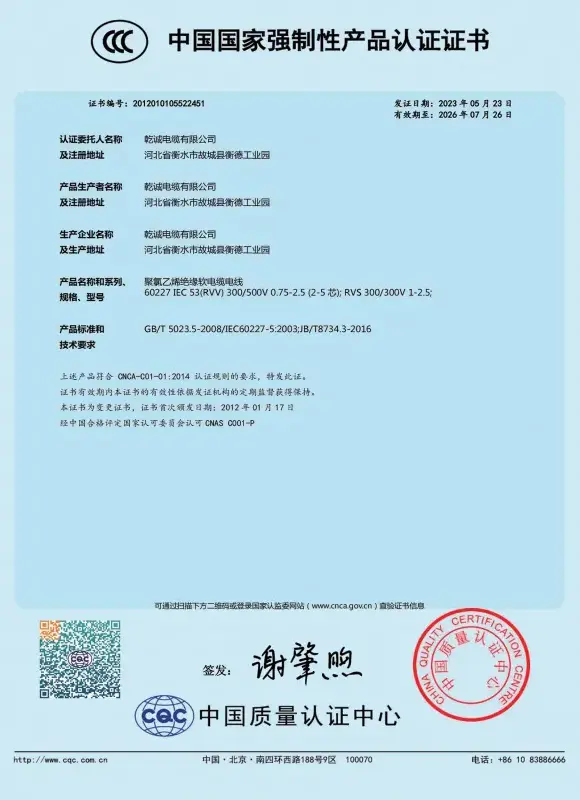

Controllo qualità e verifica tecnica

Per l’approvvigionamento di cavi industriali, la verifica del prodotto dovrebbe concentrarsi sulla costruzione misurabile e sui parametri elettrici. Gli elementi chiave includono il materiale del conduttore, la sezione trasversale del conduttore, la quantità dei nuclei, il materiale isolante, la struttura della guaina, la tensione nominale, la resistenza di isolamento, la resistenza del conduttore e la tensione di tenuta.

L'ispezione della produzione può includere controlli dimensionali, prove di resistenza dei conduttori, prove di resistenza di isolamento e prove di tensione di tenuta a frequenza industriale in base alle specifiche di prodotto applicabili. Per gli ordini di ingegneria ed esportazione, la documentazione tecnica e le registrazioni dei test possono essere confermati in base alle specifiche richieste e alle condizioni del progetto.

Cosa deve essere confermato prima di ordinare?

Per le specifiche di un cavo di controllo ad alta temperatura, le seguenti informazioni devono essere confermate prima del preventivo o della produzione:

●Temperatura operativa continua e possibile temperatura di picco a breve termine

●Sezione trasversale del conduttore richiesta e numero di nuclei

●Requisiti di tensione nominale e prestazioni elettriche

●Se è necessaria una schermatura con treccia di rame o nastro di rame

●Materiale della guaina e resistenza ambientale richiesti

●Esposizione a olio, acidi, alcali, umidità, polvere o mezzi corrosivi

●Prestazione ignifuga o resistente al fuoco richiesta

●Requisiti di lunghezza del cavo, imballaggio e documentazione tecnica

Domande frequenti

1. A quale temperatura può resistere continuamente questo cavo di controllo per alte temperature?

I gradi di temperatura operativa a lungo termine disponibili includono 90 ℃, 180 ℃ e 200 ℃. A seconda della costruzione selezionata, la temperatura di picco a breve termine può raggiungere da 250 ℃ a 280 ℃. Le versioni in gomma siliconica e fluoroplastica FEP possono resistere anche a basse temperature fino a -60 ℃.

2. Quale materiale conduttore viene utilizzato?

Il conduttore utilizza rame privo di ossigeno di elevata purezza in una struttura flessibile multifilare. La sezione disponibile del conduttore va da 0,5 mm² a 10 mm² secondo le specifiche tecniche elencate.

3. È possibile aggiungere una schermatura?

SÌ. La schermatura opzionale include treccia di filo di rame o avvolgimento di nastro di rame, con un tasso di copertura della schermatura specificato pari a ≥80%. La struttura di schermatura può essere selezionata in base al sistema di controllo e all'ambiente elettromagnetico.

4. Potete personalizzare i nuclei dei cavi, la sezione trasversale, la schermatura e i gradi ignifughi?

SÌ. La struttura elencata supporta da 2 a 61 nuclei e sezioni trasversali dei conduttori da 0,5 mm² a 10 mm². La schermatura, il materiale della guaina, i requisiti ignifughi o resistenti al fuoco e la lunghezza del cavo possono essere confermati in base all'applicazione e alle specifiche tecniche.

5. Il cavo è adatto all'esposizione a oli, acidi e alcali?

Le opzioni di guaina disponibili includono gomma siliconica, fluoroplastica, composto di guaina in nitrile e PVC resistente alle alte temperature. In presenza di olio, acidi, alcali, umidità o sostanze corrosive, il materiale della guaina deve essere selezionato in base all'effettivo ambiente di lavoro.

6. Quali informazioni sono necessarie per un ordine di commercio estero all'ingrosso?

Fornire la sezione trasversale del conduttore richiesta, la quantità di nuclei, la temperatura operativa, la tensione nominale, i requisiti di schermatura, il materiale della guaina, la lunghezza del cavo, l'ambiente di applicazione e gli standard tecnici applicabili. Questi dettagli consentono di confermare la costruzione del cavo e le specifiche di produzione prima del preventivo.
