Modelli: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, ecc.

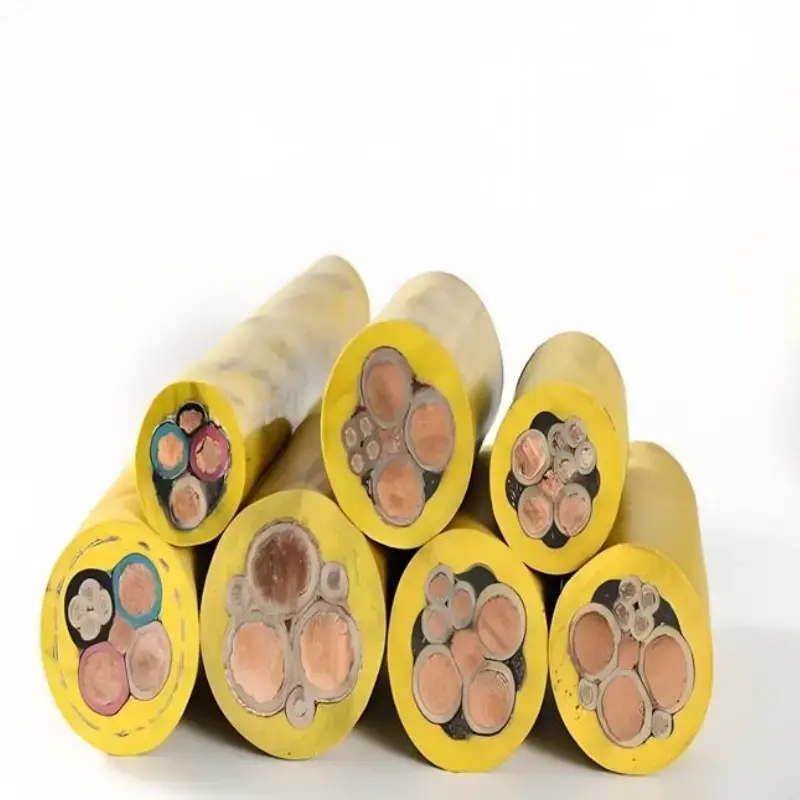

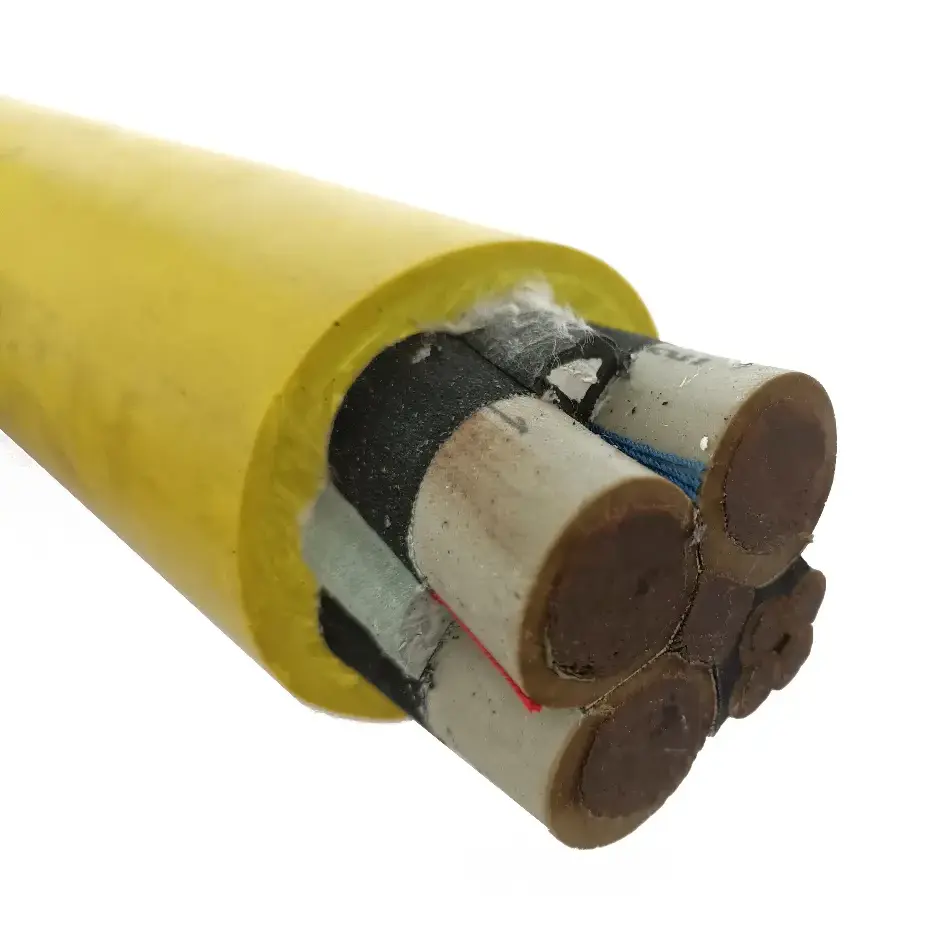

Il cavo in gomma schermato per tosatori di carbone viene utilizzato per l'alimentazione mobile e i collegamenti di controllo su apparecchiature sotterranee per l'estrazione del carbone, come i tosatori di carbone. La sua struttura combina un conduttore in rame multifilare privo di ossigeno, un isolamento in gomma speciale, una schermatura metallica e una guaina in gomma ad alta resistenza. Le specifiche fornite coprono diversi livelli di tensione e sezioni trasversali dei conduttori per applicazioni in cui il cavo è esposto a movimenti ripetuti, flessioni, trascinamenti e contatti meccanici.
|
Categoria dei parametri |
Elemento parametro |
Indice tecnico |
|
Configurazione della struttura |
Materiale conduttore |
Rame privo di ossigeno di elevata purezza; Conduttore flessibile multifilare, resistente a flessioni e torsioni frequenti |
|
|
Sezione trasversale del conduttore |
16 mm²～120 mm² |
|
|
Strato isolante |
Isolamento in gomma speciale, resistente all'estrusione e allo strappo |
|
|
Strato schermante |
Schermatura metallica composita di treccia di filo di rame e fibra |
|
|
Guaina esterna |
Guaina in gomma ad alta resistenza, resistente all'usura, resistente all'olio, resistente alla trascinamento e agli urti |
|
|
Configurazione principale |
Struttura composita del nucleo di alimentazione e del nucleo di controllo; opzioni multi-core disponibili |
|
Prestazioni elettriche |
Tensione nominale (kV) |
0,38/0,66, 0,66/1,14, 1,9/3,3 |
|
|
Resistenza di isolamento @20℃ |
≥50 MΩ·km |
|
|
Resistenza alla tensione a frequenza industriale |
Supera il test della tensione CA senza guasti per 5 minuti |
|
|
Resistenza CC del conduttore |
Soddisfa i requisiti degli standard MT 818 o GB/T 12972 |
|
Prestazioni ignifughe e resistenti al fuoco |
Grado di resistenza al fuoco |
Soddisfa i requisiti di resistenza al fuoco per le condizioni di lavoro in miniera; accensione affidabile in ambienti ad alta temperatura per brevi periodi |
|
|
Grado ignifugo |
Conforme allo standard ignifugo minerario MT 386; autoestinguente dopo allontanamento della fiamma |
Questo tipo di cavo è destinato alle apparecchiature minerarie mobili sotterranee in cui il cavo di alimentazione può essere esposto a movimenti continui e sollecitazioni meccaniche. Le specifiche effettive devono essere selezionate in base alla tensione dell'apparecchiatura, alla richiesta di corrente, alla sezione trasversale del conduttore, alla configurazione del nucleo e alle condizioni di installazione.
Le tosatrici per carbone e altre attrezzature mobili richiedono costruzioni di cavi in grado di consentire movimenti ripetuti lungo la superficie di lavoro. Il conduttore flessibile e la guaina in gomma sono adatti alle condizioni di instradamento dei cavi che comportano flessione, trascinamento e contatto con le apparecchiature circostanti.
Il cavo può essere preso in considerazione anche per collegamenti di alimentazione e controllo su altre apparecchiature minerarie mobili quando la tensione nominale, la disposizione dei conduttori e i requisiti meccanici corrispondono all'installazione. Il tipo di apparecchiatura e la configurazione della connessione devono essere confermati prima delle specifiche.
Lo strato di schermatura metallica fornisce una barriera conduttiva attorno ai nuclei del cavo e può contribuire a ridurre l'effetto delle interferenze elettromagnetiche sui circuiti di controllo e di segnale. I requisiti di schermatura devono essere valutati insieme alla progettazione dell'apparecchiatura e alla disposizione della messa a terra.
L'isolamento in gomma e la guaina esterna sono destinati ad ambienti sotterranei dove possono verificarsi umidità, polvere, trascinamento e contatto meccanico. La scelta del cavo dovrebbe comunque tenere conto dell'effettiva esposizione all'acqua, del percorso di installazione, della temperatura e del carico meccanico nel sito.
Per la scelta dei cavi per le miniere di carbone, le caratteristiche elettriche da sole non sono sufficienti. Prima di effettuare l'ordine, è necessario verificare la struttura del cavo, i movimenti di installazione, i requisiti di schermatura e le condizioni ambientali rispetto all'apparecchiatura e alla disposizione della miniera.
L'intervallo di tensione disponibile comprende 0,38/0,66 kV, 0,66/1,14 kV e 1,9/3,3 kV, con sezioni dei conduttori elencate da 16 mm² a 120 mm² nelle specifiche fornite. La dimensione appropriata dipende dal carico dell'apparecchiatura, dalla caduta di tensione consentita, dalla lunghezza del cavo e dalle condizioni di installazione.
Il movimento ripetuto impone a un cavo mobile da miniera esigenze meccaniche diverse rispetto a un cavo a installazione fissa. Il conduttore in rame multifilare e la struttura in gomma sono destinati ad applicazioni che comportano flessioni e torsioni ripetute.
Il cavo incorpora una schermatura metallica composita utilizzando treccia di filo di rame e fibra. Per le installazioni che trasportano segnali di controllo vicino ad apparecchiature elettriche ad alta potenza, la disposizione della schermatura deve essere adattata ai requisiti di messa a terra e del sistema di controllo dell'apparecchiatura.
La guaina esterna in gomma è resistente all'usura, all'olio, al trascinamento e agli urti. Queste proprietà sono rilevanti quando il cavo viene instradato vicino a macchinari mobili o esposto a contatti meccanici ripetuti.

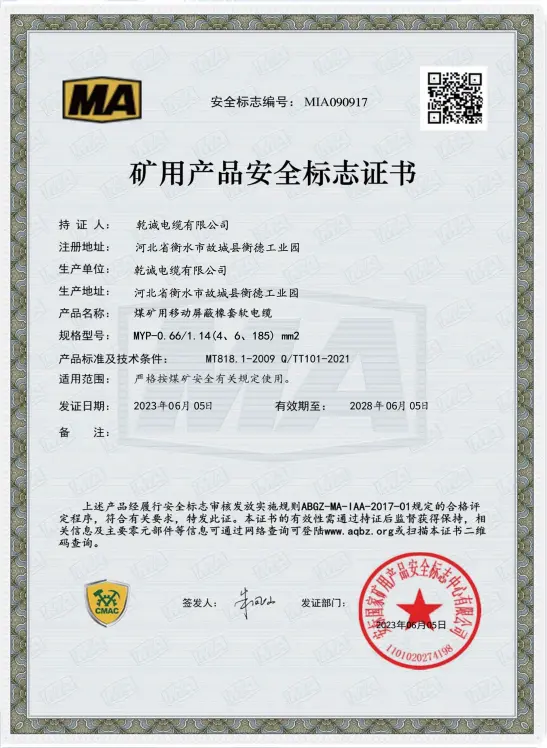

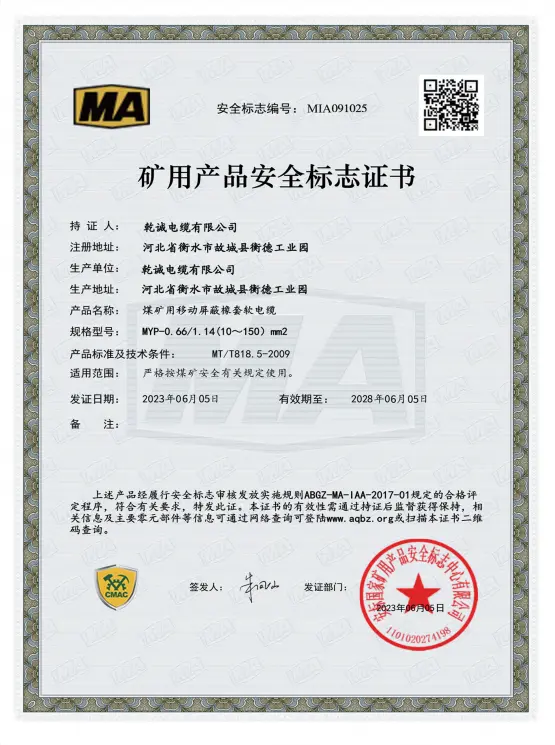

La specifica fornita dichiara la conformità ai requisiti MT 386 sui ritardanti di fiamma minerari, inclusa l'autoestinguenza dopo la rimozione della fiamma. La documentazione del progetto e le specifiche dei cavi applicabili dovrebbero essere controllate quando una miniera richiede certificazioni specifiche o registrazioni di test.
Per l'approvvigionamento di cavi minerari, la verifica tecnica dovrebbe riguardare il modello del prodotto, la tensione nominale, la sezione trasversale del conduttore, la configurazione del nucleo, i requisiti dei test elettrici e gli standard minerari applicabili. Questi dettagli forniscono una base pratica per abbinare il cavo all'apparecchiatura e alle condizioni di installazione anziché selezionarlo esclusivamente in base alla tensione nominale.
Il processo di produzione e ispezione dei cavi di Qiancheng può essere documentato in base alle specifiche di prodotto applicabili e ai requisiti di progetto. Le registrazioni dei test, i parametri tecnici e altri documenti di supporto possono essere esaminati come parte del processo di approvvigionamento e accettazione, ove richiesto.
Il conduttore in rame multifilare privo di ossigeno è destinato a sopportare piegature e torsioni ripetute durante il funzionamento delle apparecchiature mobili. La dimensione del conduttore può essere selezionata in base al carico elettrico richiesto e alle specifiche del cavo.

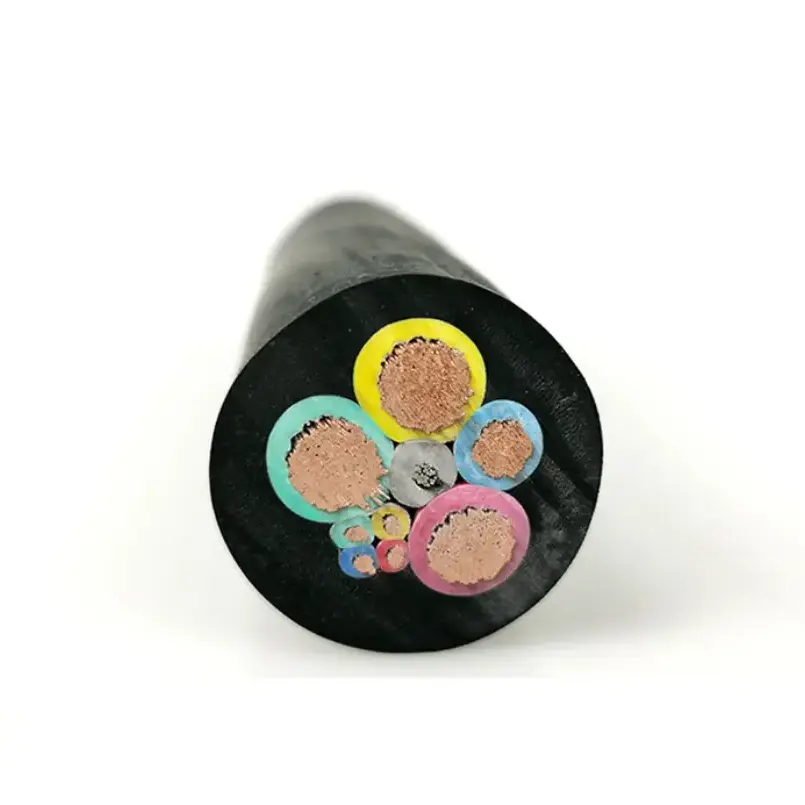

Le specifiche fornite includono costruzioni composite del nucleo di alimentazione e del nucleo di controllo. Questa configurazione può semplificare l'instradamento dei cavi laddove sono necessari collegamenti sia di alimentazione che di controllo, in base ai requisiti di collegamento dell'apparecchiatura.
La struttura di schermatura è rilevante per le installazioni in cui i cavi di alimentazione e i circuiti di controllo operano nello stesso ambiente di apparecchiature mobili. La sua efficacia dipende dalla progettazione completa del sistema, compresa la terminazione dello schermo e la messa a terra.
I materiali in gomma vengono utilizzati sia per l'isolamento che per lo strato protettivo esterno. La costruzione specificata garantisce resistenza all'estrusione, allo strappo, all'usura, all'olio e agli urti per le impegnative condizioni meccaniche associate alle apparecchiature mobili sotterranee.
R: Le specifiche fornite riguardano tensioni nominali di 0,38/0,66 kV, 0,66/1,14 kV e 1,9/3,3 kV, con sezioni dei conduttori da 16 mm² a 120 mm². Le disposizioni e i modelli principali specifici devono essere confermati in base all'attrezzatura e all'applicazione.
R: Il cavo utilizza una schermatura metallica composita costituita da treccia di filo di rame e fibra. Ha lo scopo di ridurre le interferenze elettromagnetiche che colpiscono i circuiti all'interno del cavo, mentre le prestazioni complessive di schermatura dipendono anche dalla corretta installazione e messa a terra.
A: Il cavo in gomma schermato per il taglio del carbone è principalmente associato ad attrezzature mobili per l'estrazione mineraria sotterranea e ai fronti di lavoro per l'estrazione del carbone. Può essere preso in considerazione per tagliatrici di carbone e altre apparecchiature mobili quando la tensione, le dimensioni del conduttore, la configurazione del nucleo e i requisiti meccanici sono compatibili.
R: Confermare la tensione nominale dell'apparecchiatura, la sezione trasversale del conduttore, il numero e il tipo di nuclei, la lunghezza del cavo, i requisiti di schermatura, il metodo di installazione e le condizioni ambientali. Per i progetti minerari, anche gli standard, i certificati e la documentazione di prova richiesti devono essere confermati prima della produzione o della spedizione.
R: La specifica tecnica fornita afferma che il cavo è conforme ai requisiti di ritardante di fiamma minerario MT 386 ed è autoestinguente dopo la rimozione della fiamma. Qualsiasi certificazione o requisito di test specifico del progetto deve essere confermato rispetto all'esatto modello di cavo e alle specifiche applicabili.
R: I parametri tecnici e la documentazione di supporto possono essere forniti in base al modello selezionato e ai requisiti del progetto. Per un preventivo o una revisione delle specifiche, è utile fornire la tensione richiesta, le dimensioni del conduttore, la configurazione del nucleo, la quantità e le condizioni di applicazione.
