Cavo in gomma per cesoia per carbone schermato in metallo

Modello prodotto: MCPT, MCPTJ.

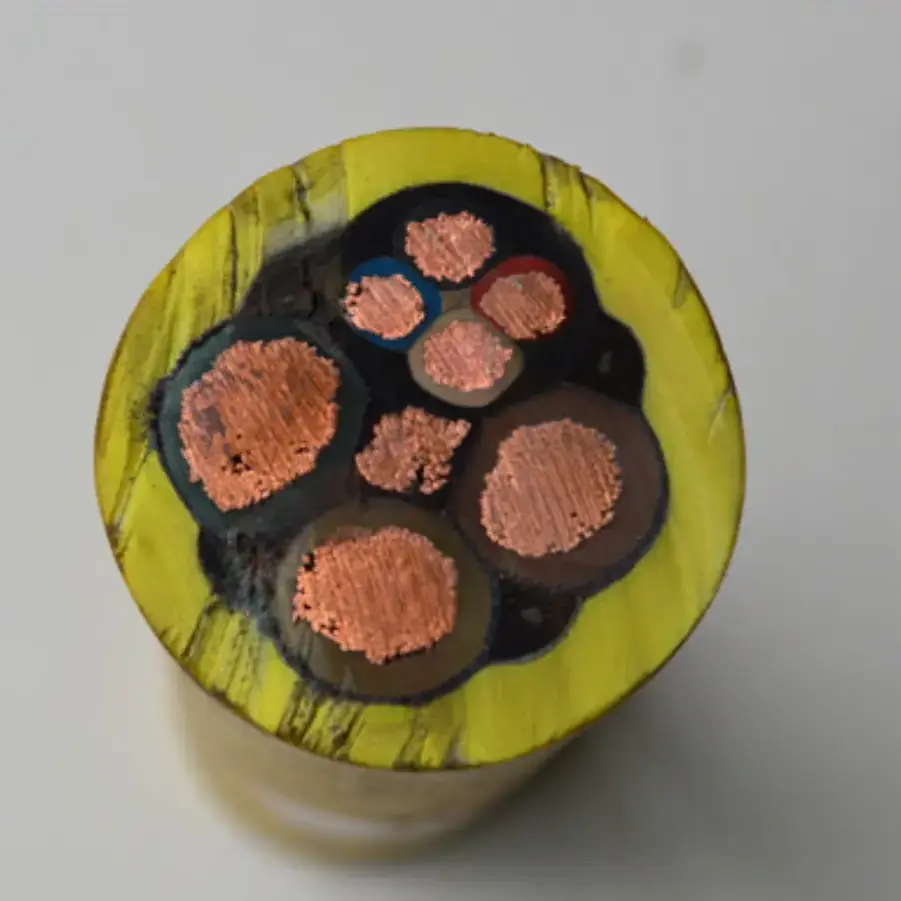

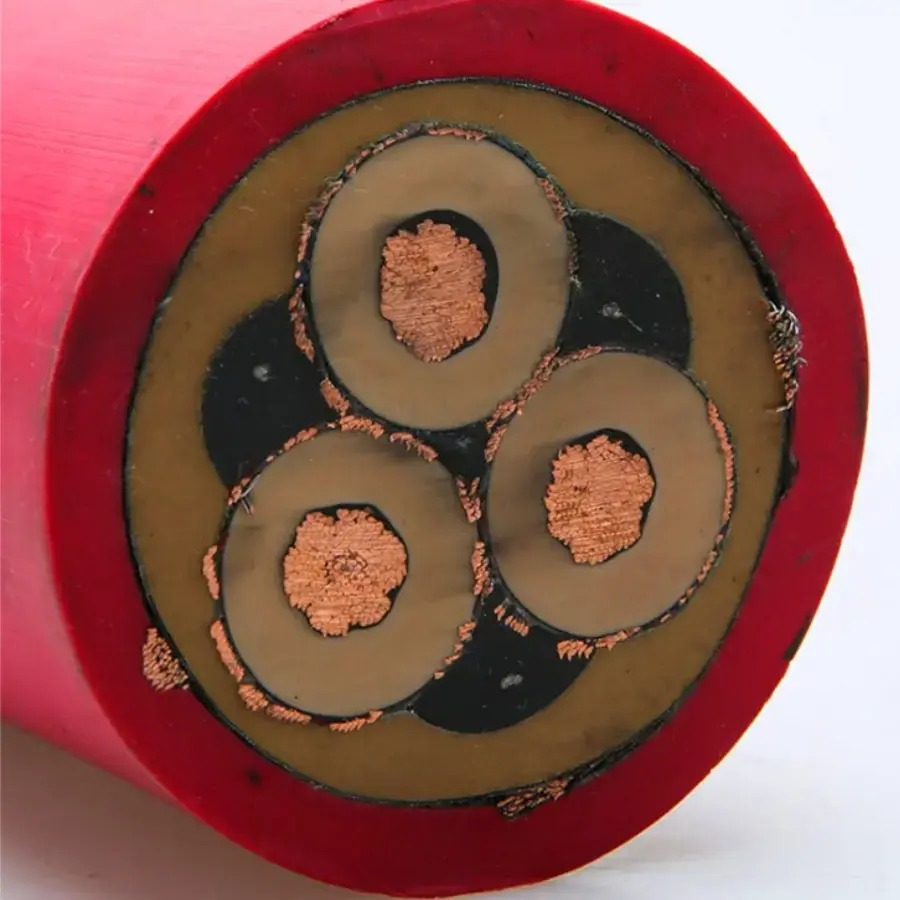

Il cavo in gomma per tosatrice per carbone schermato in metallo è un cavo minerario flessibile con guaina in gomma per tosatrici per carbone. Le informazioni sul prodotto fornite fanno riferimento a MT/T 818.4-2009 e riguardano l'alimentazione e la trasmissione del segnale di controllo nelle applicazioni di estrazione del carbone sotterranea. La sua struttura combina un conduttore in rame multifilare stagnato privo di ossigeno, uno speciale isolamento in gomma, una schermatura intrecciata in filo di rame e una guaina esterna in gomma ad alta resistenza per condizioni di lavoro che comportano movimenti ripetuti, trascinamento e flessione.

Specifiche del prodotto, dimensioni e tabella dei parametri tecnici

Scenari applicativi

1. Fronti minerari completamente meccanizzati nelle miniere di carbone sotterranee di grandi e medie dimensioni

Il cavo in gomma per cesoia per carbone schermato in metallo può essere utilizzato per collegamenti di alimentazione e controllo associati a cesoie per carbone e altre attrezzature minerarie mobili. Il suo conduttore flessibile e la struttura rivestita in gomma sono destinati alle installazioni in cui il cavo viene spostato ripetutamente durante il funzionamento dell'apparecchiatura.

2. Miniere di carbone ad alto contenuto di gas e ad alto rischio di esplosione

Le miniere sotterranee con requisiti specifici di gas o di controllo delle esplosioni necessitano di costruzioni di cavi che soddisfino le norme di sicurezza mineraria applicabili. La scelta del cavo dovrebbe considerare la classificazione della miniera, la tensione dell'apparecchiatura, i requisiti ignifughi e i certificati o i documenti di prova richiesti per l'accettazione del progetto.

3. Collegamenti mobili tra sottostazioni sotterranee e tagliatori di carbone

I collegamenti tra le sottostazioni mobili e le tosatrici di carbone possono comportare tratti di cavi relativamente lunghi insieme a ripetuti trascinamenti, piegature e torsioni. La struttura del conduttore flessibile è prevista per questo tipo di disposizione di alimentazione mobile, mentre l'installazione deve rimanere entro i limiti meccanici specificati.

4. Aree sotterranee bagnate con spruzzi d'acqua e impatto meccanico

Spruzzi d'acqua, polvere e cadute di ganghe possono sottoporre la guaina del cavo a ulteriori sollecitazioni meccaniche e ambientali. La guaina in gomma ad alta resistenza specificata garantisce resistenza all'usura, all'olio, agli urti e al trascinamento, rendendo le condizioni della guaina un fattore importante da considerare per le installazioni sotterranee esposte a queste condizioni.

5. Ricostruzione delle miniere di carbone e sistemi minerari automatizzati

Per i progetti minerari che coinvolgono apparecchiature a frequenza variabile, circuiti di monitoraggio o altri sistemi di controllo elettrico, lo strato di schermatura metallica può aiutare a ridurre l'effetto delle interferenze elettromagnetiche sui circuiti di controllo e di segnale. La disposizione della schermatura e la configurazione del nucleo di controllo devono essere adattate all'apparecchiatura collegata e al metodo di messa a terra.

Problemi pratici del settore risolti

1. Interferenza elettromagnetica attorno ad attrezzature minerarie ad alta potenza

Le apparecchiature elettriche ad alta potenza possono generare interferenze elettromagnetiche che influiscono sui circuiti di monitoraggio e controllo vicini. La schermatura metallica intrecciata in filo di rame fornisce uno strato schermante definito, con le specifiche fornite che indicano un tasso di copertura ≥90%. Quando si valutano le prestazioni complessive della schermatura, è necessario considerare anche la messa a terra e le condizioni di installazione dei cavi.

2. Sollecitazione meccanica dovuta a trascinamento e flessione ripetuti

I cavi taglia-carbone sono esposti a movimenti durante il funzionamento dell'apparecchiatura, che possono sottoporre a ripetute sollecitazioni meccaniche il conduttore, l'isolamento e la guaina. Il conduttore flessibile in rame multifilo e la struttura in gomma sono progettati per accogliere questo tipo di movimento. Le prestazioni effettive alla flessione dovrebbero essere valutate utilizzando il metodo di prova applicabile e i requisiti di installazione piuttosto che una dichiarazione di ciclo di vita fisso non supportata.

3. Requisiti relativi ai ritardanti di fiamma per le attività minerarie sotterranee

Le prestazioni ignifughe rappresentano una parte importante nella scelta dei cavi nelle miniere di carbone sotterranee. I dati tecnici forniti fanno riferimento a MT 386 per il grado ignifugo. Per uno specifico progetto minerario, la certificazione di sicurezza richiesta e la documentazione di test devono essere confermate rispetto al modello e all'applicazione effettivi del cavo.

4. Protezione della guaina in condizioni umide e meccanicamente impegnative

Spruzzi d'acqua, polvere, impatto di ganghe e trascinamenti ripetuti possono contribuire all'usura della guaina durante il funzionamento sotterraneo. La guaina esterna specificata è descritta come resistente all'usura, all'olio, agli urti e al trascinamento e fornisce protezione alla struttura del cavo nelle corrispondenti condizioni di lavoro.

5. Requisiti di controllo e monitoraggio

Alcune configurazioni di cavi combinano nuclei di alimentazione con nuclei di controllo per soddisfare i requisiti elettrici e di monitoraggio delle apparecchiature minerarie. Laddove siano necessarie funzioni di monitoraggio o protezione, la disposizione effettiva dei nuclei e il metodo di connessione devono essere confermati con il produttore dell'apparecchiatura o il progettista dell'impianto elettrico.

6. Verifica dei Parametri Tecnici e della Documentazione Mineraria

I progetti minerari possono richiedere la verifica degli standard dei cavi, dei parametri elettrici, delle prestazioni ignifughe e della documentazione relativa alla sicurezza. Le specifiche del prodotto, i rapporti di prova e i certificati applicabili devono corrispondere al modello, alla tensione nominale e alla configurazione del cavo effettivi forniti per il progetto.

Vantaggi completi del prodotto

1. Prodotto tracciabile e informazioni di ispezione

Qiancheng può fornire l'identificazione del prodotto e la relativa documentazione di produzione o ispezione in base ai requisiti del progetto. Per i progetti minerari soggetti a ispezione o accettazione formale, la documentazione deve essere verificata rispetto al modello di cavo, alle specifiche e al lotto di produzione effettivi.

2. Costruzione di cavi controllati

Il conduttore, l'isolamento in gomma, la schermatura metallica e la guaina esterna contribuiscono ciascuno alle caratteristiche elettriche e meccaniche del cavo. Mantenere il controllo su queste fasi di produzione aiuta a mantenere il cavo finito coerente con la costruzione specificata. Gli elementi di ispezione elettrica e meccanica possono essere organizzati in base ai requisiti di prodotto applicabili.

3. Costruzione adattata alle attrezzature minerarie mobili

La combinazione di un conduttore in rame multifilare, isolamento in gomma, schermatura metallica intrecciata e guaina in gomma ad alta resistenza soddisfa diversi requisiti associati alle attrezzature mobili per l'estrazione del carbone. Questi includono movimenti ripetuti, contatto meccanico, schermatura elettrica ed esposizione ambientale sotterranea.

4. Specifiche multiple di tensione e conduttore

La gamma di prodotti fornita copre sezioni di conduttore da 25mm² a 150mm² e tensioni nominali di 0,66/1,14kV e 1,9/3,3kV. Le configurazioni del nucleo di alimentazione e del nucleo di controllo possono essere selezionate in base al collegamento dell'apparecchiatura e al modello del cavo. I dettagli del preventivo e della produzione possono essere confermati dalla tensione richiesta, dalle dimensioni del conduttore, dalla struttura del nucleo, dalla lunghezza e dalle condizioni di installazione.

5. Documentazione tecnica per progetti minerari

A seconda dei requisiti del progetto, i documenti tecnici possono includere specifiche di prodotto, registri di ispezione, rapporti di prova e certificati di sicurezza mineraria applicabili. Per ordini di esportazione o accettazione formale di miniere, l'elenco dei documenti richiesti deve essere confermato prima della produzione in modo che i documenti forniti corrispondano alle specifiche del cavo finale.

Domande e risposte

1. A quale standard è conforme il cavo in gomma per cesoia per carbone schermato in metallo?

Le informazioni sul prodotto fornite fanno riferimento a MT/T 818.4-2009 per i modelli MCPT e MCPTJ. La norma applicabile, la certificazione e la documentazione di test devono essere confermati in base alla tensione richiesta e alla configurazione del cavo.

2. Quali dimensioni dei conduttori e valori di tensione sono disponibili?

Le specifiche fornite coprono sezioni dei conduttori da 25mm² a 150mm² e tensioni nominali di 0,66/1,14kV e 1,9/3,3kV. Le combinazioni di nucleo di potenza e nucleo di controllo possono essere selezionate in base ai requisiti dell'apparecchiatura e del circuito.

3. Dove viene solitamente utilizzato questo cavo minerario?

È destinato ad apparecchiature sotterranee per l'estrazione del carbone e ai relativi collegamenti di alimentazione o controllo, in particolare installazioni che comportano ripetuti trascinamenti, piegature, torsioni, umidità, polvere e impatti meccanici.

4. Qual è la funzione dello strato schermante metallico?

La schermatura intrecciata in filo di rame fornisce una schermatura elettromagnetica attorno ai conduttori del cavo. La specifica tecnica fornita indica una copertura di schermatura ≥90%. Anche una messa a terra e un'installazione adeguate sono importanti per l'efficacia del sistema di schermatura.

5. Come dovrebbe essere valutato il cavo per piegature ripetute?

Il conduttore in rame multifilare e la struttura in gomma sono destinati ad applicazioni mobili flessibili. Il raggio di curvatura, la frequenza di movimento, il metodo di trascinamento e le condizioni di installazione devono essere verificati rispetto alle specifiche del prodotto applicabili e ai requisiti di prova.

6. È possibile fornire documenti tecnici per progetti minerari?

Le specifiche tecniche, i registri di ispezione e la certificazione applicabile o i documenti di prova possono essere discussi in base ai requisiti del progetto. Per gli ordini di esportazione o l'accettazione formale delle miniere, la documentazione richiesta deve essere confermata prima dell'effettuazione dell'ordine.
