Modelli: MYP, MYPT.

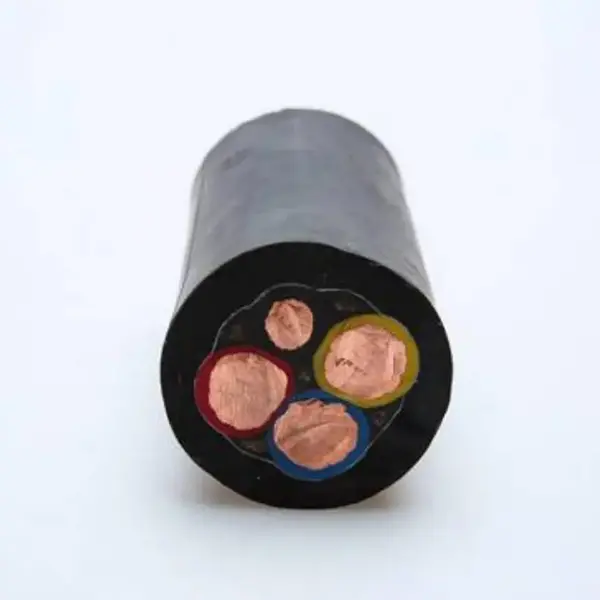

Il cavo flessibile in gomma schermato per l'estrazione mineraria è un cavo flessibile con guaina in gomma per apparecchiature elettriche mobili utilizzate nelle miniere sotterranee. La specifica di prodotto fornita fa riferimento a MT/T 818.7-2009 e combina un conduttore in rame multifilare, isolamento in gomma speciale, schermatura intrecciata in filo di rame e una guaina in gomma ad alta resistenza. La costruzione è destinata ad applicazioni che comportano ripetute flessioni, trascinamenti, torsioni ed esposizione a polvere, umidità e contatto meccanico.
|
Categoria dei parametri |
Elemento parametro |
Indice tecnico |
|
Configurazione della struttura |
Materiale conduttore |
Conduttore flessibile multifilare in rame privo di ossigeno di elevata purezza, resistente a flessioni e torsioni ripetute |
|
|
Sezione trasversale del conduttore |
10 mm²～150 mm² |
|
|
Strato isolante |
Isolamento in gomma speciale, resistente all'estrusione e allo strappo |
|
|
Strato schermante |
Schermatura intrecciata in filo di rame, copertura della schermatura ≥85% |
|
|
Guaina esterna |
Guaina in gomma ad alta resistenza, resistente all'usura, resistente all'olio, resistente alla trascinamento e agli urti |
|
|
Configurazione principale |
Nuclei compositi power-plus-control; più combinazioni multi-core opzionali |
|
Prestazioni elettriche |
Tensione nominale |
0,66/1,14 kV |
|
|
Resistenza di isolamento @20℃ |
≥100 MΩ·km |
|
|
Resistenza alla tensione a frequenza industriale |
Supera il test AC specificato da MT818, nessun guasto dopo una resistenza di 5 minuti |
|
|
Resistenza CC del conduttore |
Soddisfa i requisiti degli standard MT 818 o GB/T 12972 |
|
Prestazioni ignifughe e resistenti al fuoco |
Grado di resistenza al fuoco |
Soddisfa i requisiti di resistenza al fuoco per le condizioni di lavoro in miniera; accensione affidabile in ambienti ad alta temperatura per brevi periodi |
|
|
Grado ignifugo |
Conforme allo standard ignifugo minerario MT 386; autoestinguente dopo allontanamento della fiamma |

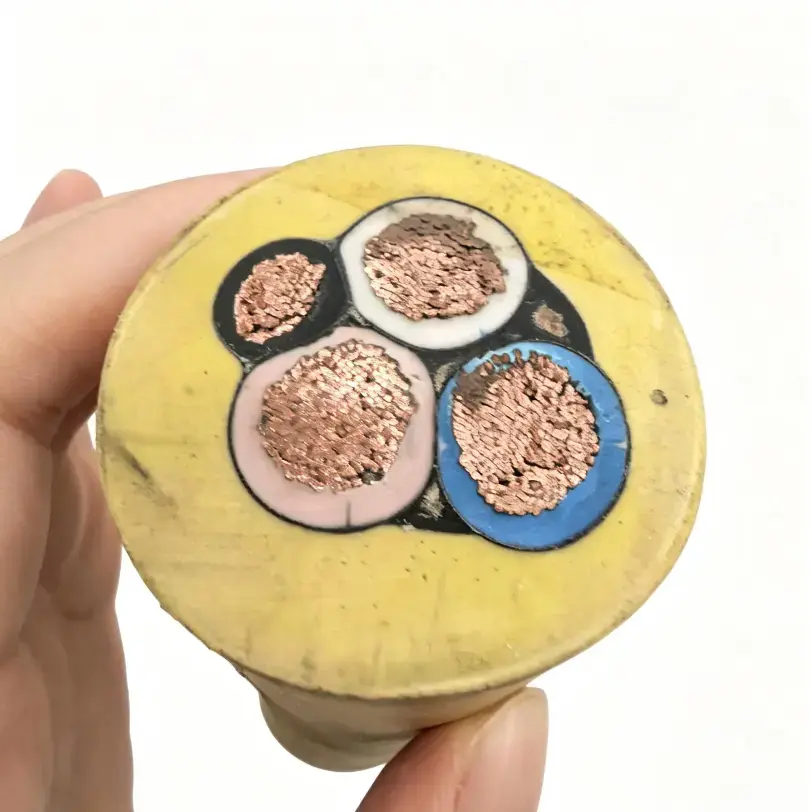

Il cavo utilizza un conduttore in rame multifilare privo di ossigeno di elevata purezza. Rispetto a una struttura con conduttore rigido, la disposizione a trefoli è più adatta alle installazioni mobili in cui il cavo viene piegato, spostato o attorcigliato ripetutamente durante il funzionamento dell'apparecchiatura.
Per lo strato isolante è specificata una gomma speciale, mentre la guaina esterna è descritta come resistente all'usura, all'olio, al trascinamento e agli urti. Queste caratteristiche del materiale sono rilevanti per i percorsi sotterranei in cui il cavo può entrare in contatto con apparecchiature, polvere di carbone, umidità o olio idraulico.
La specifica fornita elenca una schermatura intrecciata di filo di rame con una copertura di schermatura di almeno l'85%. Uno schermo metallico può ridurre l'accoppiamento elettromagnetico tra il cavo e le apparecchiature elettriche vicine, sebbene l'effettivo effetto di schermatura dipenda anche dall'installazione del cavo, dalla terminazione dello schermo e dalla messa a terra.

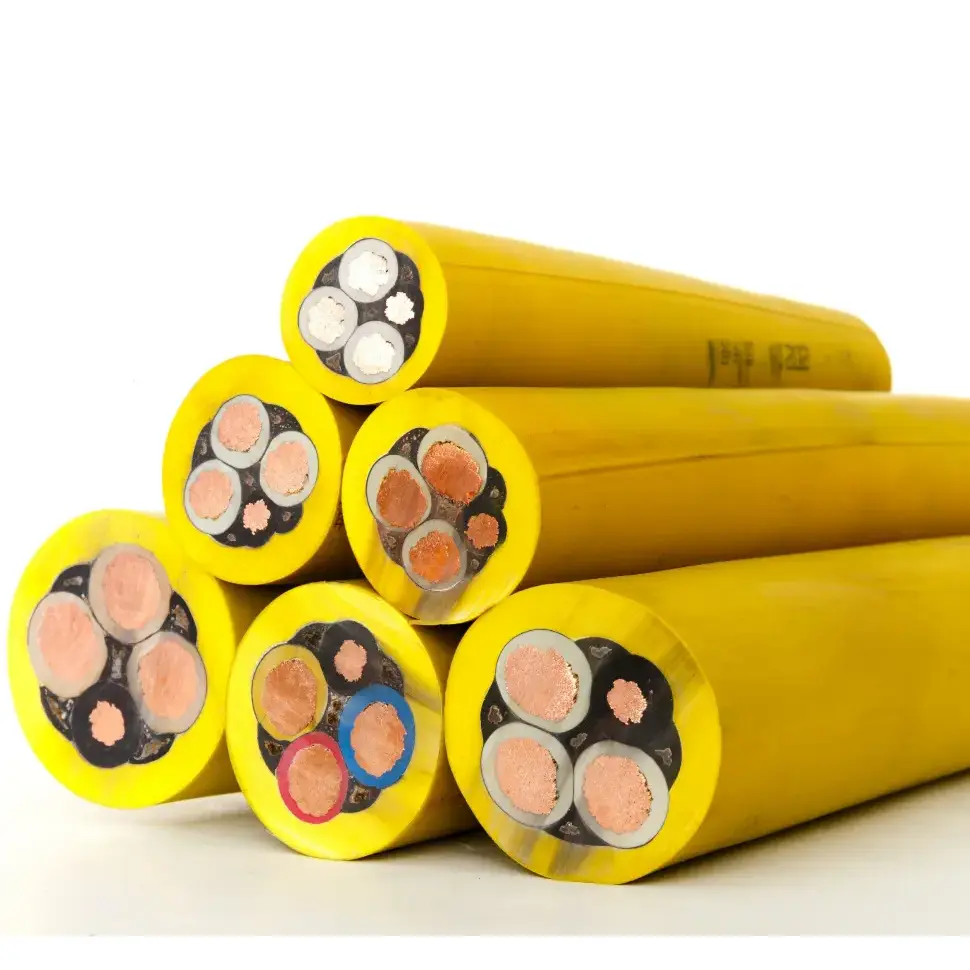

La costruzione può incorporare nuclei di alimentazione e controllo all'interno dello stesso gruppo di cavi. Questa disposizione è utile quando le apparecchiature minerarie mobili richiedono sia alimentazione elettrica che collegamenti di controllo associati, in base alla configurazione del circuito dell'apparecchiatura.
Il cavo in gomma schermato flessibile per attività minerarie è destinato ad apparecchiature mobili sotterranee in cui il carico elettrico è combinato con movimenti meccanici ripetuti. Il modello esatto deve essere selezionato in base alla tensione nominale, alla sezione trasversale del conduttore, alla disposizione dei conduttori, alla lunghezza del cavo, allo schema di movimento e alle condizioni ambientali.
La struttura flessibile può essere utilizzata per apparecchiature mobili che operano lungo fronti minerari meccanizzati, dove il movimento del cavo e la flessione ripetuta fanno parte del normale funzionamento. Le dimensioni del conduttore e la configurazione del nucleo devono corrispondere ai requisiti elettrici dell'apparecchiatura.
Le apparecchiature mobili che operano in strade sotterranee possono richiedere un cavo resistente al trascinamento, all'impatto e all'abrasione. Quando si determina la costruzione appropriata del cavo, è necessario considerare il tipo di apparecchiatura, il percorso di installazione e lo spazio disponibile.
Laddove motori ad alta potenza, convertitori di frequenza o altre apparecchiature elettriche sono installati vicino a circuiti di controllo o monitoraggio, lo strato di schermatura metallica può aiutare a limitare l'accoppiamento elettromagnetico. Il corretto collegamento della schermatura e la messa a terra rimangono parti importanti dell'intera installazione.
L'isolamento in gomma e la guaina esterna forniscono una costruzione destinata agli ambienti sotterranei più impegnativi. L'effettiva idoneità ambientale dovrebbe essere verificata rispetto all'esposizione all'acqua, alla temperatura, al contatto con l'olio, al carico meccanico e ai requisiti specifici della miniera.
La specifica fornita prevede una tensione nominale di 0,66/1,14 kV e sezioni dei conduttori da 10 mm² a 150 mm². La scelta dovrebbe considerare il carico dell'apparecchiatura, la caduta di tensione consentita, la lunghezza del cavo e le condizioni di installazione previste piuttosto che la sola dimensione del conduttore.
Per le apparecchiature minerarie mobili, il cavo potrebbe subire piegature, torsioni e trascinamenti ripetuti. La cordatura del conduttore, l'isolamento, la guaina e il raggio di installazione devono quindi essere considerati insieme quando si valuta il cavo per una specifica disposizione dell'apparecchiatura.
Il prodotto fornito utilizza una schermatura intrecciata di fili di rame con copertura dichiarata ≥85%. Se il cavo è installato vicino ad azionamenti a frequenza variabile o motori ad alta potenza, la disposizione di schermatura richiesta deve essere verificata rispetto ai requisiti del produttore dell'apparecchiatura e al progetto elettrico della miniera.
I dati tecnici forniti attestano la conformità ai requisiti MT 386 di ignifugo minerario e di autoestinguenza dopo rimozione della fiamma. Laddove un progetto richieda una specifica certificazione di sicurezza in miniera o documentazione di prova aggiuntiva, tali requisiti dovrebbero essere confermati per l'esatto modello di cavo prima dell'appalto.
Per l'approvvigionamento di cavi minerari, la verifica tecnica dovrebbe riguardare il modello, la tensione nominale, la sezione trasversale del conduttore, la disposizione dei conduttori, la struttura della schermatura, la resistenza elettrica e i requisiti di prova applicabili. Questi dettagli forniscono una base più chiara per la selezione e l'accettazione del prodotto rispetto alle descrizioni generali delle prestazioni.
Qiancheng può fornire specifiche di prodotto e documentazione tecnica di supporto in base al modello di cavo selezionato e ai requisiti del progetto. Laddove siano richiesti certificati, rapporti di prova o altri documenti di ispezione, i documenti applicabili devono essere confermati durante la fase di preventivo e di revisione dell'ordine.
Fornire il tipo di apparecchiatura, l'ambiente operativo e se il cavo verrà utilizzato per operazioni fisse o mobili. Ciò aiuta a determinare se la struttura flessibile e la disposizione della schermatura corrispondono all'installazione effettiva.
Confermare la tensione nominale, la sezione trasversale dei conduttori, il numero di nuclei di alimentazione, i requisiti dei nuclei di controllo e la lunghezza del cavo. Per tratti di cavo più lunghi è necessario considerare anche la caduta di tensione e la resistenza del conduttore.
Le informazioni sulla frequenza di trascinamento, sulla direzione di curvatura, sul raggio minimo di installazione, sul contatto con i macchinari e sul possibile impatto possono aiutare a determinare la costruzione adeguata del cavo.
Prima della produzione o della spedizione, confermare gli standard minerari applicabili, i requisiti di certificazione, i registri di ispezione e altri documenti tecnici richiesti dalla miniera, dal produttore dell'attrezzatura o dalle specifiche del progetto.
R: Nella specifica fornita sono elencati i modelli MYP e MYPT, con tensione nominale di 0,66/1,14 kV e sezioni dei conduttori da 10 mm² a 150 mm². La disposizione dei nuclei richiesta deve essere confermata in base alla progettazione dell'apparecchiatura e del circuito.
R: Il cavo utilizza una schermatura intrecciata di filo di rame con una copertura di schermatura dichiarata pari a ≥85%. Lo schermo può aiutare a ridurre l'accoppiamento elettromagnetico proveniente dalle apparecchiature elettriche vicine. La sua effettiva efficacia dipende dall'installazione completa, compresa la terminazione dello schermo e la messa a terra.
R: Il conduttore flessibile e la struttura in gomma sono destinati ad applicazioni mobili che comportano flessioni, torsioni e trascinamenti ripetuti. La scelta finale dovrebbe tenere conto del movimento dell'apparecchiatura, del percorso dei cavi, della tensione, delle dimensioni del conduttore e delle condizioni ambientali.

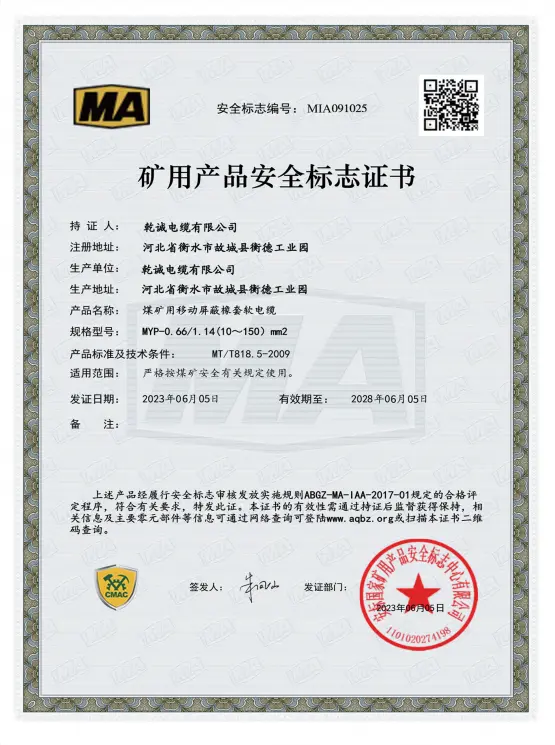

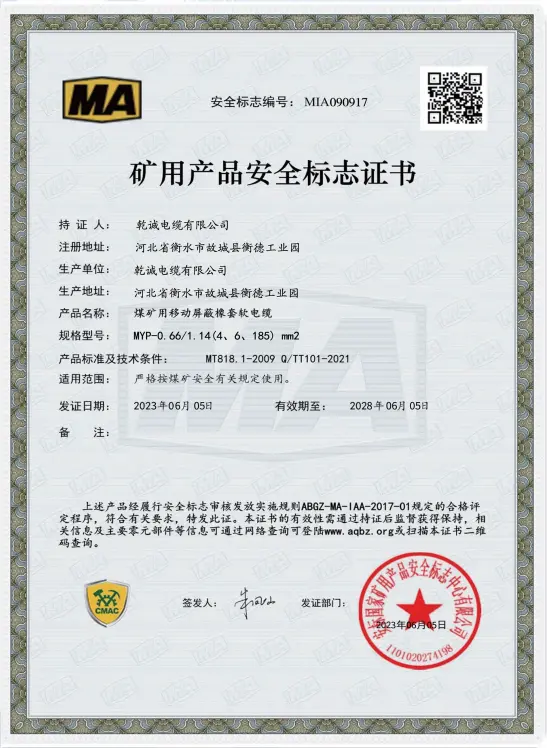

R: Le informazioni sul prodotto fanno riferimento a MT/T 818.7-2009 per le specifiche dei cavi minerari e a MT 386 per i requisiti ignifughi minerari. Gli standard applicabili e i documenti di certificazione devono essere confermati rispetto al modello esatto e ai requisiti del progetto.
R: Le informazioni principali includono modello di cavo, tensione nominale, sezione trasversale del conduttore, configurazione del nucleo, lunghezza richiesta, quantità, attrezzatura applicativa e condizioni di installazione. Dovrebbero essere forniti anche eventuali requisiti di certificazione o documenti di ispezione specifici del progetto.
R: Le specifiche tecniche e i documenti giustificativi applicabili possono essere forniti in base al modello selezionato e ai requisiti del progetto. Per i progetti minerari, i certificati richiesti e i registri dei test devono essere confermati prima della finalizzazione dell'ordine.
