Il cavo di alimentazione a bassa tensione XLPE FR in alluminio viene fornito sfuso dallo stock originale di fabbrica. È un cavo economico per la distribuzione di energia civile e industriale. Integra una struttura leggera con una doppia protezione ritardante di fiamma e resistente al fuoco, bilanciando vantaggi in termini di costi e standard di sicurezza antincendio. È il cavo preferito per i circuiti di emergenza antincendio a bassa tensione.
|
Sezione nominale (mm²) |
Spessore dell'isolamento (mm) |
Spessore della guaina (mm) |
Diametro esterno approssimativo del cavo (mm) |
Resistenza DC del conduttore (Ω/km)Al |
Provare la tensione (kV/5min) |
Ampacità in aria (A)-Al (A)-Al |
Portata nel suolo interrato direttamente(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
I cavi con conduttori in alluminio riducono il peso proprio di circa il 30%, abbassando i costi dei materiali, della logistica transfrontaliera e della manodopera di installazione, il che aiuta a controllare i budget delle infrastrutture per i progetti comunali a lunga distanza. A differenza dei normali cavi in alluminio presenti sul mercato con strutture ignifughe semplificate, questo prodotto è dotato di uno strato completo ignifugo di mica a doppio strato, che bilancia costi-prestazioni e requisiti di protezione antincendio.
Adottando l'isolamento XLPE, presenta una maggiore resistenza alla temperatura, resistenza agli acidi e agli alcali e prestazioni anti-invecchiamento, garantendo una maggiore durata in condizioni esterne e di trincee di cavi e riducendo i costi di manutenzione e sostituzione nelle fasi successive.

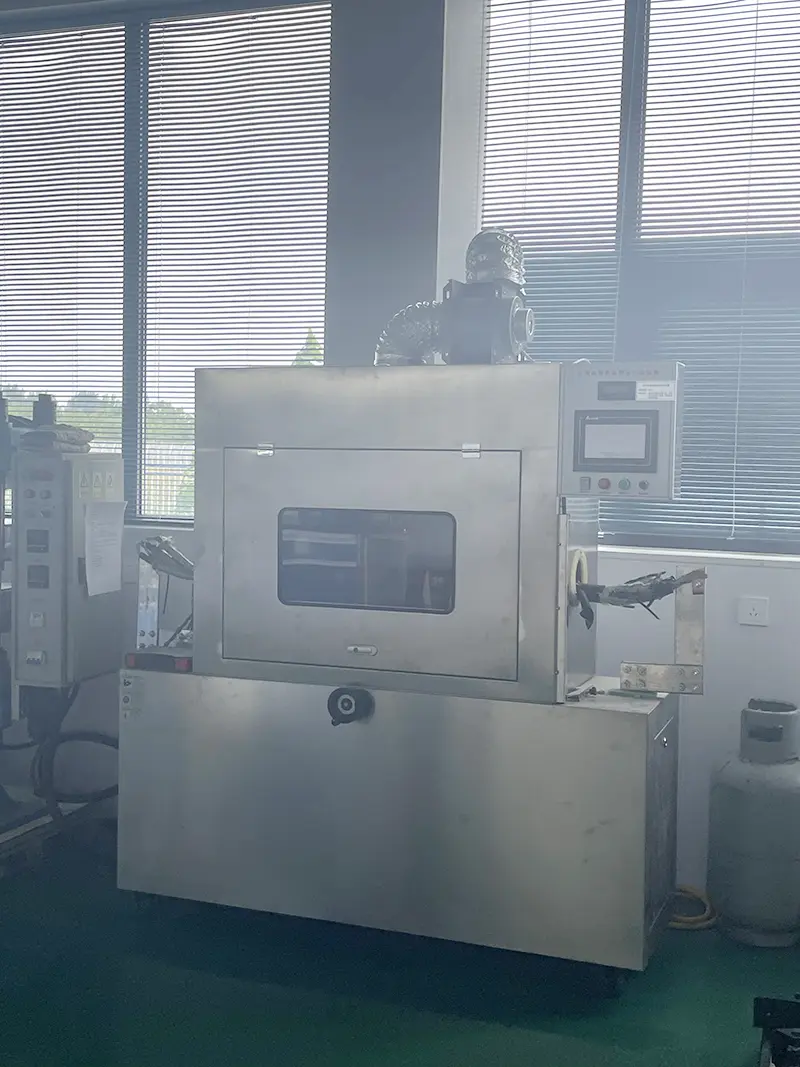

Testato da laboratori di terze parti: può mantenere l'alimentazione continua per 90 minuti in un ambiente a fiamma libera a 750 ℃ e la guaina esterna si spegne rapidamente dopo la rimozione della fiamma. Convalidato da numerosi progetti di ristrutturazione antincendio all'estero, raggiunge un tasso di passaggio più elevato per l'accettazione da parte della supervisione antincendio.
Il cavo di alimentazione a bassa tensione XLPE FR in alluminio è dotato di una struttura ignifuga in mica a doppio strato incorporata. In condizioni di alta temperatura, lo strato di mica si sinterizza per formare una barriera termoisolante. Sostiene l'alimentazione per 90 minuti a fiamma libera a 750 ℃ per garantire il normale funzionamento dell'illuminazione di emergenza, delle pompe antincendio e dei dispositivi di allarme. La guaina esterna ignifuga raggiunge l'autoestinguenza dopo la rimozione della fiamma e inibisce la propagazione del fuoco lungo le passerelle portacavi. La sua formulazione ignifuga ecologica produce fumi di combustione a basso contenuto di fumo e tossici per ridurre i rischi di soffocamento in scenari di incendio ed è conforme ai codici di sicurezza antincendio per gli edifici pubblici.

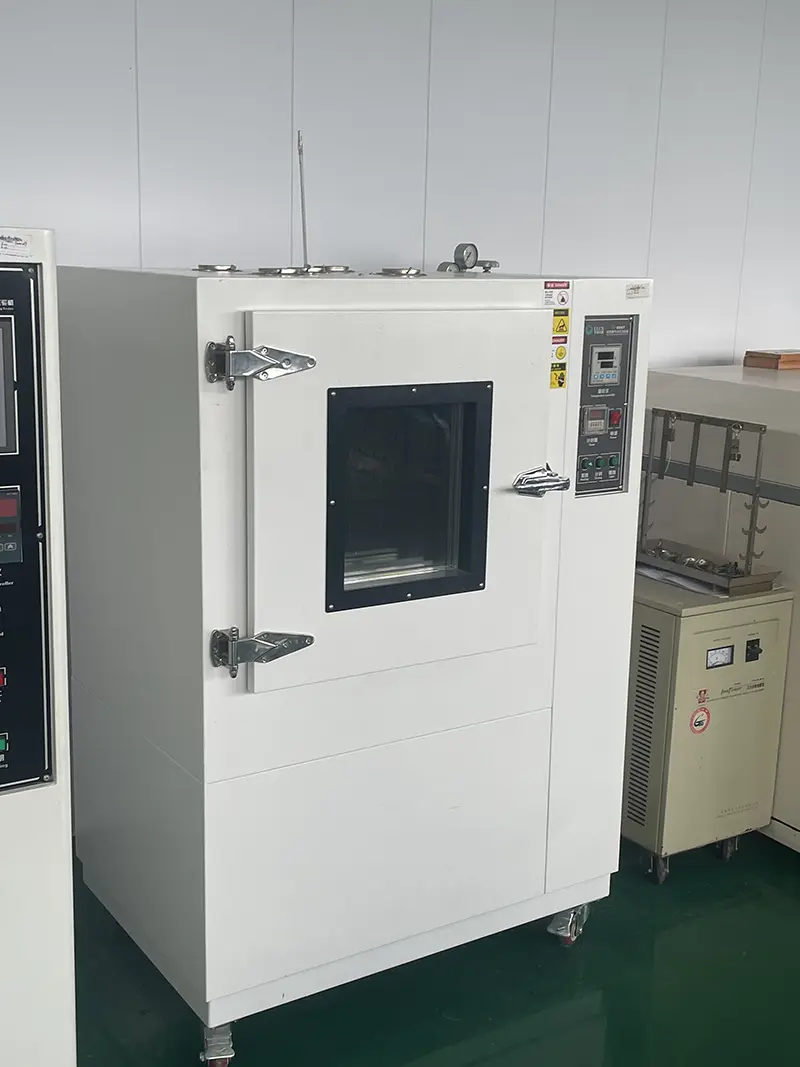

I conduttori in alluminio di elevata purezza offrono una resistività stabile. La resistenza CC di 20 ℃ viene mantenuta entro l'intervallo standard con aumento di temperatura controllabile durante il funzionamento a lungo termine. L'isolamento XLPE presenta uno spessore uniforme senza eccentricità. Tutti i cavi finiti superano i test di tensione di tenuta e resistenza di isolamento alla frequenza industriale e mantengono prestazioni di isolamento stabili in condizioni complesse come trincee per cavi umide e posa aerea esterna, riducendo al minimo le perdite elettriche e i guasti da cortocircuito. Test sul campo a lungo termine in numerosi progetti municipali all'estero mostrano un tasso di guasto del circuito significativamente inferiore rispetto ai cavi con conduttori in alluminio non standard.
La guaina esterna del cavo è resistente all'usura e all'estrusione, non si danneggia facilmente durante la trazione e la piegatura della costruzione, riducendo i rischi di scosse elettriche in loco. Le materie prime non contengono sostanze pericolose contenenti metalli pesanti e in caso di incendio non producono gas di scarico altamente corrosivi. Le prestazioni durevoli ignifughe e resistenti al fuoco prevengono la combustione spontanea causata da sovraccarico o invecchiamento. È adatto per luoghi ad alta frequentazione, tra cui scuole, ospedali e aree residenziali, con comprovati record di funzionamento sicuro a lungo termine derivanti da molteplici progetti implementati.
1.Temperatura ambiente minima di posa ≥0℃. Si consiglia di preriscaldare i cavi all'interno prima della costruzione in condizioni di bassa temperatura per prevenire l'infragilimento e la rottura della guaina.
2. Scenari applicabili: passerelle per cavi antincendio interni, posa sopraelevata esterna, trincee per cavi, interramento diretto delicato nel terreno.
3. È vietata la posa in immersione subacquea a lungo termine.
4. Per i collegamenti dei conduttori in alluminio devono essere adottati terminali in alluminio speciali. I giunti dovranno essere sigillati con manicotti termorestringenti ignifughi abbinati per garantire prestazioni ignifughe e resistenti al fuoco ai giunti.
5. Struttura ignifuga integrata. Non è richiesto alcun ulteriore rivestimento in cantiere con materiali per bobine ignifughi, riducendo di fatto i tempi di costruzione.
R: È circa il 30% più leggero dei cavi con conduttori in rame con le stesse specifiche, materiale da taglio, logistica e costi di manodopera di installazione. Mantiene strati completi resistenti al fuoco di mica a doppio strato, a differenza di alcuni cavi in alluminio sul mercato con strutture resistenti al fuoco semplificate, bilanciando costi e standard di sicurezza antincendio.
R: Test di terze parti verificano che sia possibile mantenere l'alimentazione continua per 90 minuti in un ambiente a fiamma libera a 750 ℃ per mantenere in funzione le pompe antincendio, l'illuminazione di emergenza e altre apparecchiature. La guaina si autoestingue rapidamente dopo la rimozione della fiamma, facilitando l'accettazione della sicurezza antincendio del progetto.
R: L'isolamento XLPE è caratterizzato da resistenza alle alte temperature, resistenza agli acidi e agli alcali e prestazioni anti-invecchiamento. Si adatta agli ambienti esterni e alle fosse di cavi con una maggiore durata e riduce gli investimenti per la manutenzione in fase successiva e la sostituzione dei cavi.
R: La resistenza CC dei conduttori in alluminio ad alta purezza è conforme agli standard con aumento di temperatura controllabile. L'isolamento XLPE ha uno spessore uniforme. I cavi finiti superano i test di tensione di tenuta a frequenza industriale e di resistenza di isolamento. Le prestazioni di isolamento rimangono stabili in condizioni di posa umide e sopraelevate, riducendo i rischi di dispersioni elettriche e cortocircuiti.
A: La temperatura ambiente di posa non deve essere inferiore a 0 ℃. Per le costruzioni a bassa temperatura si consiglia il preriscaldamento. Supporta la posa di vassoi, installazioni sopraelevate, posa di fosse di cavi e interramento diretto delicato. Non è consentita l'immersione subacquea a lungo termine.
R: Per i collegamenti è necessario selezionare terminali speciali in alluminio. I giunti dovranno essere sigillati con manicotti termoretraibili ignifughi per garantire prestazioni ignifughe e resistenti al fuoco ai giunti. I terminali in rame non devono essere utilizzati direttamente in sostituzione.
R: Il cavo adotta una struttura ignifuga integrata. Non è necessario alcun avvolgimento aggiuntivo del coil ignifugo in loco, semplificando le procedure di lavoro e riducendo la durata complessiva della costruzione.
R: La guaina è resistente all'usura e all'estrusione e non si danneggia facilmente durante la trazione e la piegatura. Le materie prime non contengono metalli pesanti e producono fumi di combustione a bassa emissione di fumi e poco tossici. Resiste alla combustione spontanea causata dal sovraccarico e dall'invecchiamento, rendendolo adatto per ambienti come ospedali, scuole e zone residenziali.
