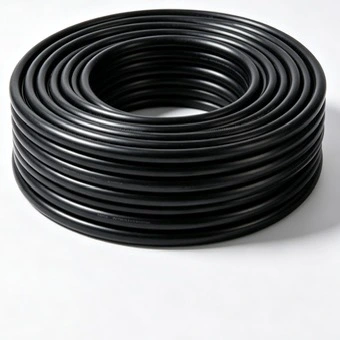

Il cavo di alimentazione a bassa tensione resistente al fuoco in alluminio PVC FR Qiancheng è progettato per la distribuzione di energia a bassa tensione dove sono richieste prestazioni ignifughe e resistenti al fuoco. La struttura del conduttore in alluminio può essere specificata per servizi edili, circuiti di alimentazione di emergenza, impianti industriali e altri progetti in cui è necessario considerare insieme il peso del conduttore, le condizioni di installazione e i requisiti di resistenza al fuoco.
|
Area sezione trasversale nominale del conduttore (mm²) |
Spessore dell'isolamento (mm) |
Spessore guaina (mm) |
Diametro esterno approssimativo del cavo (mm) |
Resistenza CC del conduttore in alluminio (Ω/km) |
Tensione di prova (kV/5min) |
Ampacità-Al in aria (A) |
Ampacity-Al nel terreno interrato direttamente (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Il cavo utilizza un conduttore in alluminio per la trasmissione di potenza a bassa tensione. La struttura in alluminio può ridurre il peso del conduttore rispetto al rame con un'area di sezione trasversale equivalente, ma la scelta del conduttore dovrebbe considerare anche la resistenza, la corrente consentita, la caduta di tensione, il metodo di connessione e le condizioni di installazione. I valori nella tabella tecnica forniscono il punto di partenza per la selezione del cavo a livello di progetto.
La struttura resistente al fuoco ha lo scopo di contribuire a mantenere la continuità del circuito in condizioni di prova antincendio specificate. Il livello di resistenza al fuoco richiesto deve essere confermato dallo standard di prodotto applicabile e dalle specifiche di progetto. La resistenza al fuoco e il ritardo di fiamma sono caratteristiche prestazionali diverse e devono essere valutate utilizzando i requisiti di prova corrispondenti.
Nella costruzione indicata per l'isolamento e la guaina esterna viene utilizzato PVC ignifugo. Il suo ruolo è limitare la propagazione della fiamma nelle condizioni di prova specificate. Il livello di prestazione effettivo dovrebbe essere verificato attraverso il relativo rapporto di prova del prodotto piuttosto che dedotto solo dal nome del materiale.
Lo spessore dell'isolamento e della guaina aumenta con l'aumentare della sezione trasversale del conduttore secondo le specifiche del prodotto. Queste dimensioni influiscono sul diametro complessivo del cavo, sullo spazio di installazione e sui requisiti di protezione meccanica, pertanto la dimensione finale del cavo deve essere verificata rispetto alla canalina, al condotto o alla disposizione della trincea disponibile.

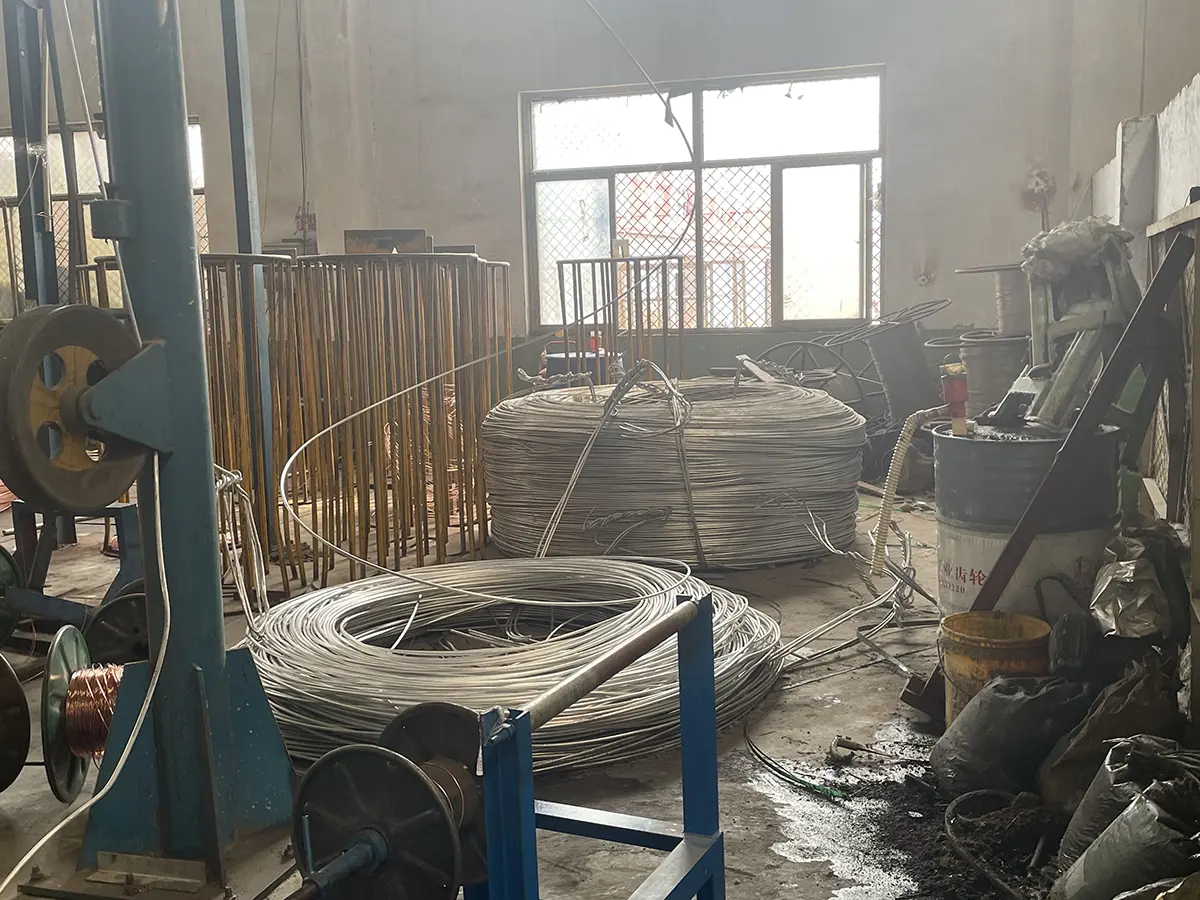

Qiancheng produce il cavo attraverso la lavorazione del conduttore, l'applicazione di strati resistenti al fuoco, l'estrusione di isolamento e l'estrusione di guaina. L'ispezione della produzione può includere la resistenza del conduttore, i controlli dimensionali, le prestazioni di isolamento e i relativi test di resistenza al fuoco secondo le specifiche concordate.
I materiali conduttori e isolanti in entrata vengono controllati rispetto ai requisiti di produzione applicabili prima della lavorazione. La resistenza del conduttore in alluminio e la coerenza dimensionale sono importanti punti di controllo della qualità perché influiscono direttamente sulle prestazioni elettriche e sulla conformità del cavo finito.
La lavorazione del conduttore, l'applicazione dello strato resistente al fuoco e i parametri di estrusione vengono controllati durante la produzione. Lo spessore dell'isolamento e della guaina vengono controllati rispetto alle specifiche del prodotto per ridurre la variazione dimensionale tra i lotti di produzione.
I registri di produzione e ispezione possono essere associati al relativo lotto di cavi e all'identificazione delle bobine. Per gli ordini di ingegneria, i documenti di ispezione richiesti, i registri dei test e le informazioni sulle bobine possono essere concordati prima della produzione per supportare l'archiviazione e l'accettazione del progetto.
È possibile organizzare ispezioni di fabbrica di terze parti, campionature o test assistiti quando richiesto dalle specifiche di acquisto. L'ambito dell'ispezione deve essere confermato in anticipo in modo che siano disponibili i campioni, le apparecchiature di prova e i registri di produzione pertinenti.
La costruzione resistente al fuoco è destinata ai circuiti in cui il funzionamento elettrico continuato durante un'esposizione al fuoco definita fa parte dei requisiti di progetto. La durata del test richiesta, la temperatura della fiamma, le condizioni meccaniche e i criteri di integrità del circuito devono essere confermati dalla norma applicabile e dalle specifiche di progetto.
Le prestazioni ignifughe riguardano la limitazione della propagazione della fiamma lungo il cavo in condizioni di prova definite. La norma IEC 60332 copre i test sui cavi elettrici e in fibra ottica in condizioni di incendio, compresi i metodi di propagazione verticale della fiamma per cavi singoli e disposizioni di cavi raggruppati.
Per i progetti con requisiti di accettazione in materia di sicurezza antincendio, il rapporto di prova applicabile dovrebbe identificare la struttura del cavo testato, le dimensioni del conduttore, il metodo di prova e il risultato. Ciò è più utile per la revisione tecnica che fare affidamento solo su descrizioni generali come resistente al fuoco o ritardante di fiamma.
Per i cavi a bassa tensione necessari per mantenere l'integrità del circuito durante un incendio, la norma IEC 60331 fornisce metodi di prova in condizioni di incendio definite. Diverse parti della norma si applicano a seconda del diametro del cavo e della disposizione di prova, quindi l'esatto metodo di prova dovrebbe essere adattato alla costruzione del cavo e ai requisiti del progetto.

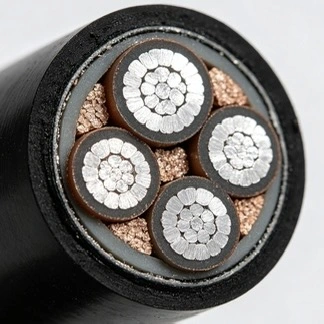

La struttura del cavo combina il conduttore in alluminio, lo strato resistente al fuoco, l'isolamento e la guaina esterna. Ciascuno strato svolge una funzione diversa, quindi la scelta dovrebbe considerare la costruzione completa piuttosto che il solo materiale conduttore.
Il conduttore fornisce il percorso elettrico per il circuito a bassa tensione. L'area della sezione trasversale deve essere selezionata in base alla corrente di progetto, alla caduta di tensione consentita, alle condizioni di installazione e ai requisiti elettrici applicabili.
Lo strato resistente al fuoco fornisce protezione termica attorno al conduttore durante l'esposizione al fuoco specificata. Le sue prestazioni vengono valutate attraverso il test di resistenza al fuoco applicabile piuttosto che attraverso i normali dati sulla temperatura operativa.
L'isolamento separa il conduttore sotto tensione da altri componenti conduttivi o esterni. Lo spessore uniforme dell'isolamento è importante per l'integrità elettrica e la coerenza dimensionale durante la produzione.
La guaina esterna fornisce protezione dall'ambiente di installazione esterno e contribuisce alle prestazioni ignifughe del cavo. Laddove è richiesta l'installazione all'aperto, il materiale della guaina e la resistenza ambientale devono essere confermati rispetto alle effettive condizioni di esposizione.
Il cavo di alimentazione a bassa tensione resistente al fuoco FR in alluminio PVC FR può essere specificato per circuiti a bassa tensione selezionati in ospedali, scuole, centri commerciali, edifici per uffici e altre strutture pubbliche dove si applicano requisiti di prestazione antincendio. I circuiti tipici possono includere alimentazione di emergenza, apparecchiature antincendio e altri carichi designati a bassa tensione.
Gli impianti industriali e gli impianti di produzione possono utilizzare cavi a bassa tensione resistenti al fuoco per circuiti di emergenza o di alimentazione essenziali selezionati. La dimensione del cavo deve essere determinata in base al carico dell'apparecchiatura, alla corrente di avviamento, alla disposizione di installazione e ai limiti di caduta di tensione richiesti.
Il cavo può essere preso in considerazione per progetti di distribuzione e ristrutturazione a bassa tensione in cui i conduttori in alluminio sono adatti alla progettazione elettrica e ai requisiti di prestazione antincendio specificati. L'installazione può includere passerelle per cavi, trincee o altri sistemi di instradamento protetti a seconda del progetto.
I percorsi dei cavi sotterranei richiedono la considerazione dell'umidità, dei danni meccanici, della corrosione, del drenaggio e dell'accesso per la manutenzione. L'interramento diretto dovrebbe essere utilizzato solo laddove la costruzione del cavo e le specifiche del progetto lo consentono, con l'applicazione di una protezione aggiuntiva laddove le condizioni del sito lo richiedono.
Prima dell'installazione su vassoio o verticale, gli ingegneri devono verificare il peso del cavo, i requisiti di piegatura, la spaziatura dei supporti, la dissipazione del calore e il numero di circuiti installati insieme. I conduttori in alluminio possono essere utili laddove il peso del cavo è un fattore importante da considerare per l'installazione, ma il dimensionamento elettrico rimane il fattore di selezione principale.
L'area della sezione trasversale deve essere selezionata in base alla corrente di progetto e verificata rispetto alla caduta di tensione consentita, alle condizioni di installazione, alla temperatura ambiente e al raggruppamento dei cavi. I valori di portata nella tabella dovrebbero essere interpretati insieme alle effettive condizioni di installazione del progetto piuttosto che utilizzati come valori di campo universali.
La resistenza al fuoco e il ritardo di fiamma devono essere specificati separatamente nella documentazione di acquisto. Se un progetto richiede il funzionamento continuo del circuito durante un incendio, il metodo e la durata del test di integrità antincendio richiesti dovrebbero essere indicati chiaramente. Se il progetto richiede solo la limitazione della propagazione della fiamma, è necessario identificare il test ignifugo applicabile.
Le installazioni interne, esterne, interrate e in canalina portacavi possono imporre requisiti diversi alla guaina esterna e al sistema di installazione di supporto. Per progetti che comportano umidità, esposizione chimica, forte luce solare o elevato rischio meccanico, le condizioni di installazione devono essere riviste prima di finalizzare la costruzione del cavo.
Per gli ordini di esportazione e di infrastrutture, le specifiche di acquisto possono definire la resistenza del conduttore, le dimensioni dell'isolamento, la tensione di prova, i test di resistenza al fuoco, l'ambito di ispezione e i requisiti di documentazione. Concordare questi elementi prima della produzione aiuta a evitare differenze tra i documenti di gara e i criteri di accettazione finali.
Per un preventivo o una revisione tecnica, i clienti possono fornire la tensione nominale, la sezione trasversale del conduttore, la lunghezza del cavo richiesta, il metodo di installazione, l'applicazione del progetto e lo standard applicabile. Qiancheng può esaminare questi dettagli e confermare la costruzione idonea del cavo di alimentazione a bassa tensione resistente al fuoco in PVC di alluminio FR insieme ai documenti tecnici richiesti.
Per i progetti che coinvolgono circuiti resistenti al fuoco, è utile anche specificare il metodo di prova di integrità del fuoco richiesto, il livello di prova ignifuga, i requisiti di resistenza del conduttore e la procedura di ispezione prima della produzione. Queste informazioni consentono ai team di produzione e controllo qualità di lavorare rispetto a una specifica tecnica definita.

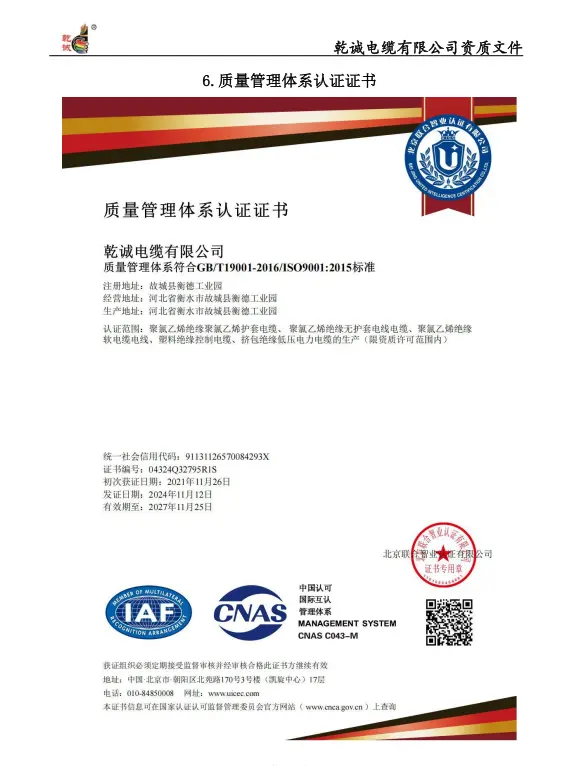

Ove applicabile al progetto, Qiancheng può fornire documentazione relativa ai sistemi di gestione della qualità, dell'ambiente e della salute e sicurezza sul lavoro, inclusi i certificati ISO9001, ISO14001 e ISO45001.
Le licenze di produzione e i documenti di qualificazione specifici del prodotto possono essere forniti in base al prodotto, al mercato di destinazione e ai requisiti del progetto. I clienti devono confermare gli esatti certificati richiesti per la normativa locale o l'accettazione del progetto prima di ordinare.
I rapporti sui test di resistenza al fuoco e ignifuga possono essere forniti in base alla costruzione testata e al metodo di prova applicabile. Per la revisione tecnica, il rapporto deve essere confrontato con la struttura del cavo ordinata, le dimensioni del conduttore e il livello di prestazione richiesto.
Per gli ordini esteri, i documenti tecnici possono includere specifiche in lingua inglese, registri di ispezione, documenti di accettazione in fabbrica, informazioni sull'imballaggio e registri di tracciabilità dei lotti se inclusi nel contratto di acquisto.
R: Riguardano diverse caratteristiche di prestazione al fuoco. Un cavo ignifugo è progettato per limitare la propagazione della fiamma in condizioni di test definite, mentre un cavo resistente al fuoco è progettato per mantenere l'integrità del circuito per un periodo specificato nelle condizioni di prova antincendio applicabili. Le prestazioni richieste dovrebbero essere indicate nelle specifiche del progetto.
R: L'alluminio può ridurre il peso del conduttore rispetto al rame a parità di sezione nominale. Può quindi essere preso in considerazione per progetti in cui il peso del cavo, la movimentazione dell'installazione e il costo del materiale sono fattori importanti. La dimensione del conduttore deve comunque essere selezionata in base alla capacità di corrente, alla caduta di tensione e ai requisiti elettrici applicabili.
R: La scelta deve considerare la corrente di progetto, il metodo di installazione, la temperatura ambiente, il raggruppamento dei cavi, la lunghezza del circuito, la caduta di tensione e le condizioni di cortocircuito. I valori di portata nella tabella forniscono dati di riferimento, ma la selezione finale deve essere verificata rispetto alla disposizione di installazione effettiva.
R: Può essere preso in considerazione per circuiti a bassa tensione in cui il progetto richiede la corrispondente costruzione resistente al fuoco. Per le pompe antincendio, l'illuminazione di emergenza o altre apparecchiature di sicurezza, la durata richiesta dell'integrità del circuito e lo standard locale o di progetto applicabile devono essere confermati prima della selezione del cavo.
R: L'uso all'aperto dipende dalla struttura della guaina, dall'esposizione ambientale e dal metodo di installazione. Laddove il cavo sia esposto a luce solare prolungata, umidità, sostanze chimiche o danni meccanici, il progetto dovrebbe specificare la protezione ambientale e il sistema di installazione richiesti.
R: L'interramento diretto deve essere utilizzato solo quando consentito dalle specifiche del cavo e dalla progettazione. Prima di selezionare l'interramento diretto, è necessario valutare l'umidità del suolo, la corrosione, la protezione meccanica, il drenaggio e le condizioni di servizio previste. In ambienti difficili potrebbero essere necessari condotti o altre misure protettive.
R: Sì. L'ispezione in fabbrica, il campionamento e i test assistiti possono essere organizzati secondo il piano di ispezione concordato. Gli elementi di prova richiesti, il metodo di campionamento, la documentazione e i criteri di accettazione devono essere confermati prima della produzione.
R: Le informazioni utili includono dimensioni del conduttore, lunghezza del cavo, livello di tensione, metodo di installazione, applicazione, paese di destinazione, standard applicabile e livello di prestazione antincendio richiesto. Se le specifiche del cavo non sono state finalizzate, è possibile fornire il carico di progetto e le condizioni di installazione per una revisione tecnica iniziale.
