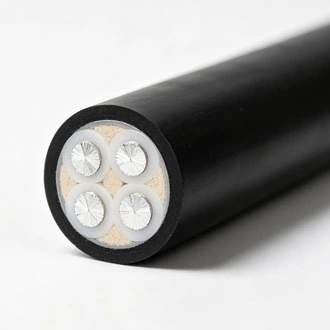

Per i circuiti a bassa tensione che devono rimanere energizzati durante una specifica esposizione al fuoco, il cavo di alimentazione resistente al fuoco in PVC e alluminio combina un conduttore in alluminio con isolamento elettrico, uno strato resistente al fuoco dedicato e una guaina protettiva in PVC. È destinato alla distribuzione dell'energia di emergenza e ad altri circuiti con requisiti definiti di continuità del fuoco.
La gamma copre dimensioni dei conduttori da 1,5 mm² a 1000 mm², con dati elettrici forniti per resistenza del conduttore, tensione di tenuta e portata in diverse condizioni di installazione. La scelta finale del cavo dipende dal carico del circuito, dalla lunghezza del percorso, dal metodo di installazione, dalla caduta di tensione consentita e dai requisiti di sicurezza antincendio applicabili.
|
Sezione nominale (mm²) |
Spessore dell'isolamento (mm) |
Spessore della guaina (mm) |
Diametro esterno approssimativo del cavo (mm) |
Resistenza DC del conduttore (Ω/km)Al |
Provare la tensione (kV/5min) |
Portata in aria(A) (A)-Al |
Portata nel suolo interrato direttamente(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

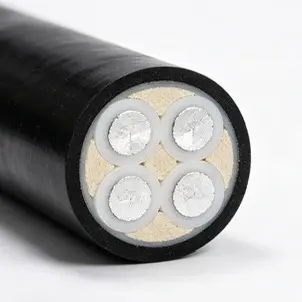

Il cavo è costruito attorno a quattro strati funzionali che lavorano insieme durante il normale funzionamento e nelle condizioni specificate per i test antincendio. Il conduttore in alluminio trasporta il carico elettrico, mentre l'isolamento garantisce la separazione elettrica. Uno strato ignifugo dedicato aiuta a proteggere il circuito quando esposto ad alte temperature e la guaina in PVC costituisce la superficie protettiva esterna.
Come conduttore di corrente viene utilizzato l'alluminio. La sua densità inferiore rispetto al rame può influire sul peso e sulla movimentazione del cavo, in particolare su percorsi di cavi lunghi. Tuttavia, i conduttori in alluminio richiedono un dimensionamento adeguato e componenti di terminazione compatibili. Prima di selezionare la sezione trasversale del conduttore è necessario considerare la capacità di corrente, la caduta di tensione e le condizioni di installazione.
Lo strato resistente al fuoco ha lo scopo di fornire protezione termica al nucleo elettrico durante l'esposizione al fuoco specificata. La sua funzione dovrebbe essere distinta da quella di ritardante di fiamma: i materiali ritardanti di fiamma sono principalmente destinati a limitare la propagazione della fiamma, mentre le costruzioni di cavi resistenti al fuoco vengono valutate per mantenere il funzionamento del circuito in condizioni di prova antincendio definite.
L'isolamento fornisce la necessaria separazione elettrica attorno al conduttore, mentre la guaina in PVC protegge il cavo finito dal normale contatto esterno durante la movimentazione e l'installazione. Gli spessori dell'isolamento e della guaina indicati nella tabella variano in base alle dimensioni del conduttore e fanno parte delle specifiche dimensionali del cavo.
Per i circuiti di alimentazione antincendio, le prestazioni del cavo non possono essere valutate solo dalla resistenza alla fiamma. La continuità elettrica, le condizioni di isolamento, la resistenza del conduttore e le condizioni di prova antincendio applicabili devono essere considerate insieme. I dati di prodotto forniti specificano una tensione di prova di 3,5 kV/5 min e forniscono valori di portata di corrente separati per l'installazione in aria e nel terreno direttamente interrato.
Le informazioni sul prodotto fornite specificano una prestazione di resistenza al fuoco di 90 minuti in una condizione di test a 750 °C. Questo valore deve essere inteso come un risultato del test associato alla struttura del cavo e al metodo di test specificati piuttosto che come una dichiarazione universale secondo cui il cavo manterrà la potenza per la stessa durata in ogni incendio reale. L'approvazione del progetto dovrebbe basarsi sul rapporto di prova applicabile e sui requisiti locali di sicurezza antincendio.
La resistenza CC del conduttore è elencata nella tabella tecnica per le dimensioni dei conduttori in alluminio applicabili. I valori di portata sono forniti separatamente per l'installazione in aria e nel terreno direttamente interrato poiché la dissipazione del calore cambia con le condizioni di installazione. Il dimensionamento effettivo dei cavi può inoltre richiedere la considerazione della temperatura ambiente, del raggruppamento dei cavi, delle condizioni di sepoltura, della lunghezza del percorso e della caduta di tensione consentita.
Il valore indicato di 3,5 kV/5 min rappresenta la tensione di prova e la durata specificate nei dati del prodotto forniti. Il test della tensione di tenuta viene utilizzato per controllare il sistema di isolamento nelle condizioni di prova definite. La documentazione del prodotto e lo standard di produzione applicabile devono essere esaminati quando il cavo viene sottoposto all'approvazione del progetto.
La scelta del cavo dovrebbe iniziare con il carico elettrico e poi essere verificata rispetto all'ambiente di installazione reale. Per i circuiti di emergenza e antincendio, prima di ordinare il cavo devono essere identificati anche la durata di resistenza al fuoco richiesta e i requisiti di costruzione applicabili.
La sezione nominale deve essere scelta in base alla corrente di esercizio, alla caduta di tensione e alle condizioni di installazione. Per i circuiti a lunga distanza, la caduta di tensione può diventare un importante fattore di dimensionamento anche quando la capacità di trasporto di corrente del conduttore è sufficiente. La selezione finale dovrebbe quindi basarsi sulla progettazione completa del circuito piuttosto che sulla sola portata.
Se installato in passerelle portacavi o altri percorsi aperti, la dissipazione del calore, la spaziatura dei cavi, la temperatura ambiente e il numero di cavi caricati possono influenzare la corrente consentita. I valori di portata d'aria nella tabella forniscono dati di riferimento del prodotto e devono essere applicati insieme allo standard di installazione pertinente.
Per l'interramento diretto o l'installazione di una trincea cavi sotterranea, è necessario considerare le condizioni termiche del terreno, la profondità di interramento, la spaziatura dei cavi, il drenaggio e la protezione meccanica. I valori di portata interrata direttamente nella tabella sono valori di riferimento specifici dell'installazione e non devono essere trattati come sostitutivi dei calcoli dei cavi specifici del progetto.
I conduttori in alluminio devono essere collegati utilizzando terminali, capicorda o connettori adatti ai conduttori in alluminio e al carico elettrico specificato. La corretta preparazione e compressione del conduttore sono importanti in corrispondenza della giunzione poiché una terminazione preparata in modo improprio può creare ulteriore resistenza di contatto e riscaldamento locale.
Il cavo di alimentazione resistente al fuoco in PVC di alluminio può essere specificato per i circuiti di distribuzione a bassa tensione in cui il servizio elettrico continuo durante una condizione di incendio definita fa parte dei requisiti del progetto. Le applicazioni tipiche includono circuiti di alimentazione di emergenza selezionati, carichi elettrici legati agli incendi, edifici pubblici, impianti industriali e percorsi di distribuzione sotterranei.
Il cavo può essere utilizzato per circuiti di alimentazione di emergenza designati in cui è necessario che il sistema di cavi mantenga il funzionamento del circuito per un periodo specificato durante l'esposizione al fuoco. Il livello di resistenza al fuoco richiesto deve essere confermato dalla progettazione e dalle normative locali applicabili.
Le applicazioni possono includere circuiti di alimentazione selezionati in ospedali, scuole, edifici commerciali e altre strutture in cui sono installati sistemi elettrici di emergenza. La necessità di una particolare struttura del cavo dipende dalla progettazione dell'edificio, dalla strategia antincendio e dalle norme elettriche e antincendio applicabili.
Nelle fabbriche e negli impianti industriali, il cavo può essere preso in considerazione per la distribuzione di emergenza, apparecchiature antincendio e altri circuiti a bassa tensione in cui sono specificati un conduttore in alluminio e requisiti definiti di prestazione antincendio. La dimensione del cavo deve essere adattata al carico elettrico e al percorso di installazione.
Le dimensioni maggiori dei conduttori disponibili possono essere prese in considerazione per percorsi di distribuzione sotterranei e trincee per cavi dove il design dell'installazione consente questa costruzione di cavi. Prima dell'installazione è necessario verificare le condizioni di interramento, la protezione meccanica e la dissipazione termica.

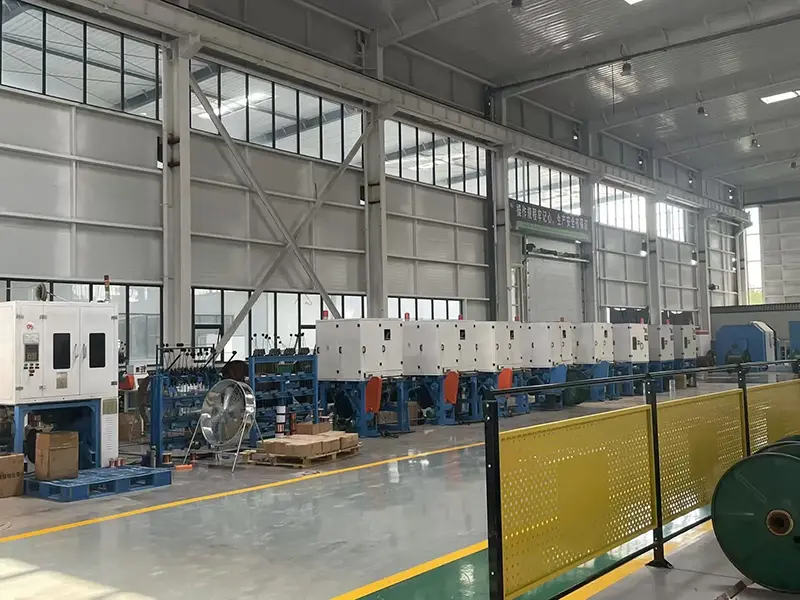

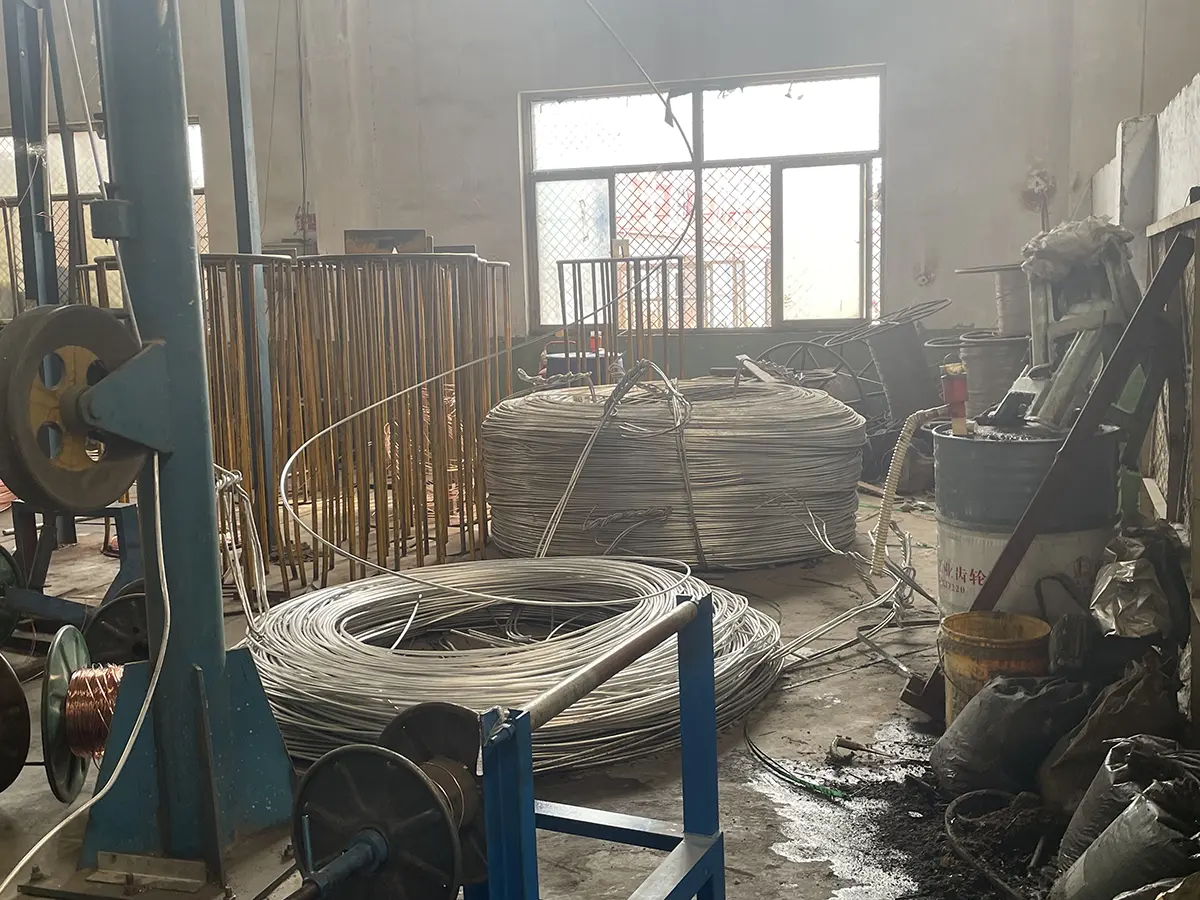

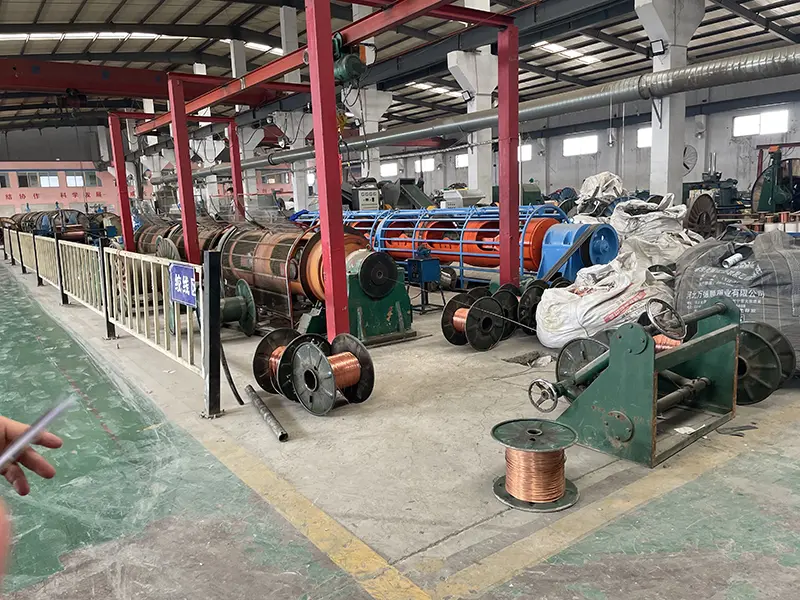

Qiancheng Cable gestisce le proprie officine di produzione di cavi e strutture di prova. Il processo di produzione comprende la lavorazione del conduttore, l'estrusione dell'isolamento, l'applicazione dello strato resistente al fuoco e l'estrusione della guaina esterna. I relativi registri di produzione e ispezione forniscono una base per il controllo delle dimensioni e delle caratteristiche elettriche dei cavi finiti.

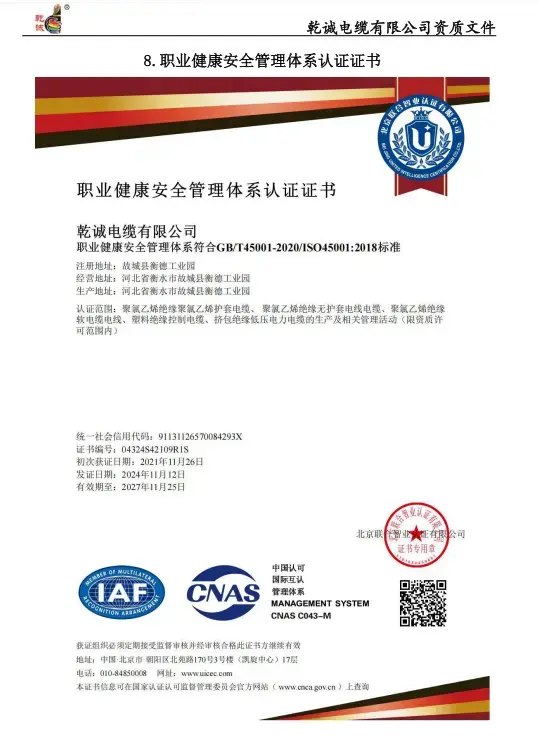

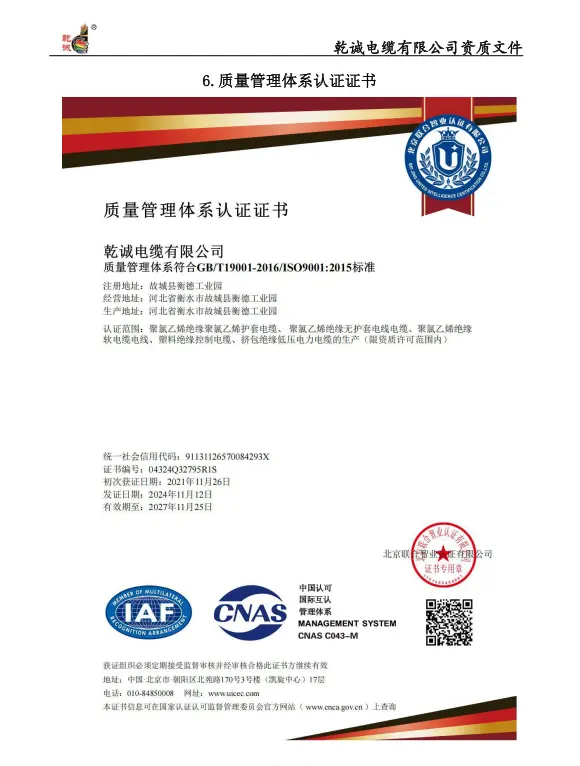

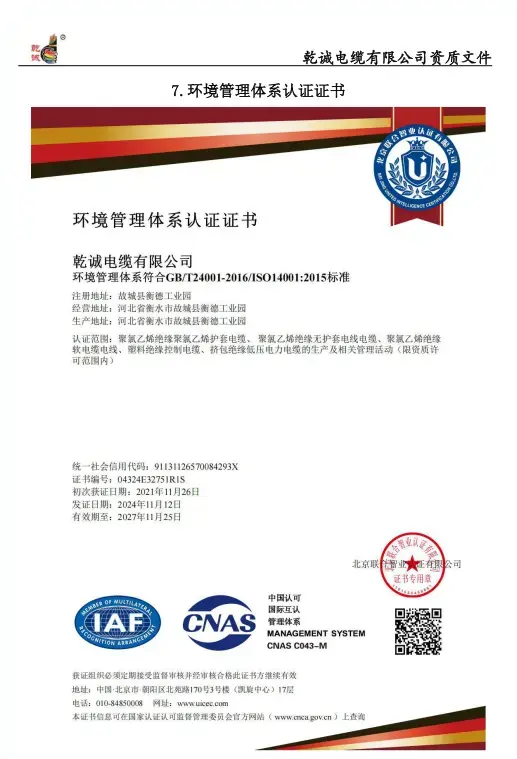

Qiancheng Cable detiene una licenza nazionale per la produzione di cavi industriali insieme alle certificazioni di gestione della qualità ISO9001, gestione ambientale ISO14001 e salute e sicurezza sul lavoro ISO45001. Questi documenti forniscono informazioni sui sistemi di produzione e di gestione dell'azienda e possono essere esaminati durante la qualificazione dei fornitori.
Per l'approvvigionamento di progetti, il cavo deve essere controllato rispetto alle specifiche elettriche e di sicurezza antincendio effettive anziché essere selezionato solo in base al nome del prodotto. Le seguenti informazioni sono utili quando si richiede un preventivo o una presentazione tecnica: sezione trasversale del conduttore richiesta, tensione operativa, corrente di carico, lunghezza del cavo, metodo di installazione, condizioni ambientali o del terreno, raggruppamento dei cavi, caduta di tensione consentita e condizioni di prova antincendio richieste.
Se il cavo viene presentato per un progetto di costruzione, l'acquirente può anche richiedere la revisione dei dati tecnici applicabili, della documentazione di prova e dei certificati di qualificazione. Ciò consente di verificare i requisiti di costruzione e di prova selezionati prima della produzione e dell'installazione.
La resistenza al fuoco riguarda la capacità di un circuito via cavo di continuare a funzionare per un periodo specificato in condizioni di prova antincendio definite. Il ritardo di fiamma riguarda principalmente la limitazione della propagazione della fiamma lungo il cavo. Un cavo può avere proprietà ignifughe senza essere classificato per le stesse prestazioni di resistenza al fuoco.
L'alluminio fornisce un'opzione di conduttore a densità inferiore per la distribuzione di energia a bassa tensione. Può essere rilevante quando si prendono in considerazione il peso e la movimentazione del cavo. Poiché l'alluminio ha caratteristiche elettriche e di connessione diverse rispetto al rame, il dimensionamento dei conduttori e i componenti di terminazione devono essere selezionati di conseguenza.
Le informazioni sul prodotto fornite specificano 90 minuti in una condizione di test a 750 °C. Si riferisce alle condizioni di prova definite per la struttura del cavo specificata. Non deve essere interpretato come una garanzia di prestazioni identiche del circuito in ogni incendio reale poiché i risultati effettivi dipendono dall'installazione, dall'esposizione al fuoco e dal metodo di prova applicabile.
La scelta dovrebbe considerare la corrente di carico, la caduta di tensione, la lunghezza del cavo, il metodo di installazione, le condizioni ambientali, il raggruppamento dei cavi e il livello di prestazione antincendio richiesto. I valori di portata elencati nella tabella forniscono dati di riferimento per l'installazione in aria e nel terreno direttamente interrato.
I dati del prodotto includono valori di portata per il terreno interrato direttamente. L'effettiva idoneità dovrà comunque essere confermata in base alla costruzione del cavo, alle condizioni di interramento, alla protezione meccanica, alle caratteristiche termiche del terreno e ai requisiti di installazione applicabili.
Il terminale o il connettore deve essere adatto per conduttori in alluminio e per il carico specificato. La preparazione e la compressione adeguate del conduttore sono importanti per mantenere una connessione elettrica affidabile ed evitare un'eccessiva resistenza di contatto o un riscaldamento localizzato.
A seconda dei requisiti del progetto, possono essere forniti dati tecnici, documentazione di test del prodotto e certificati di qualificazione aziendale per la valutazione del fornitore e del prodotto. Per le applicazioni legate al fuoco, la documentazione relativa alle prove antincendio deve essere esaminata insieme alle specifiche del progetto prima dell'approvazione.
