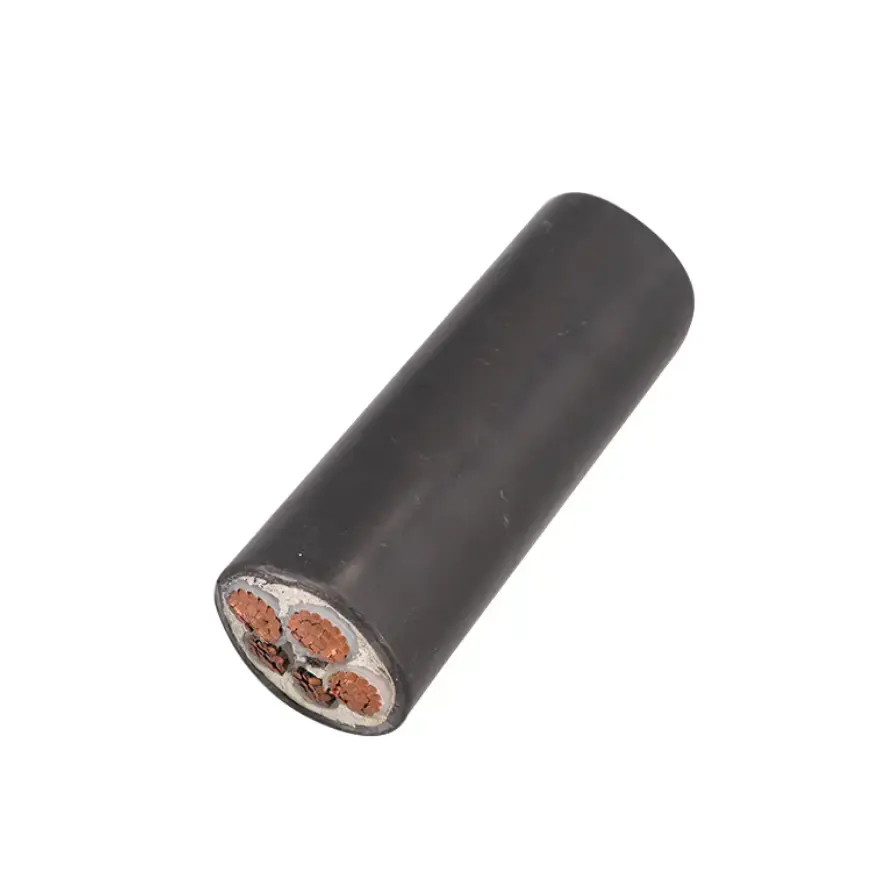

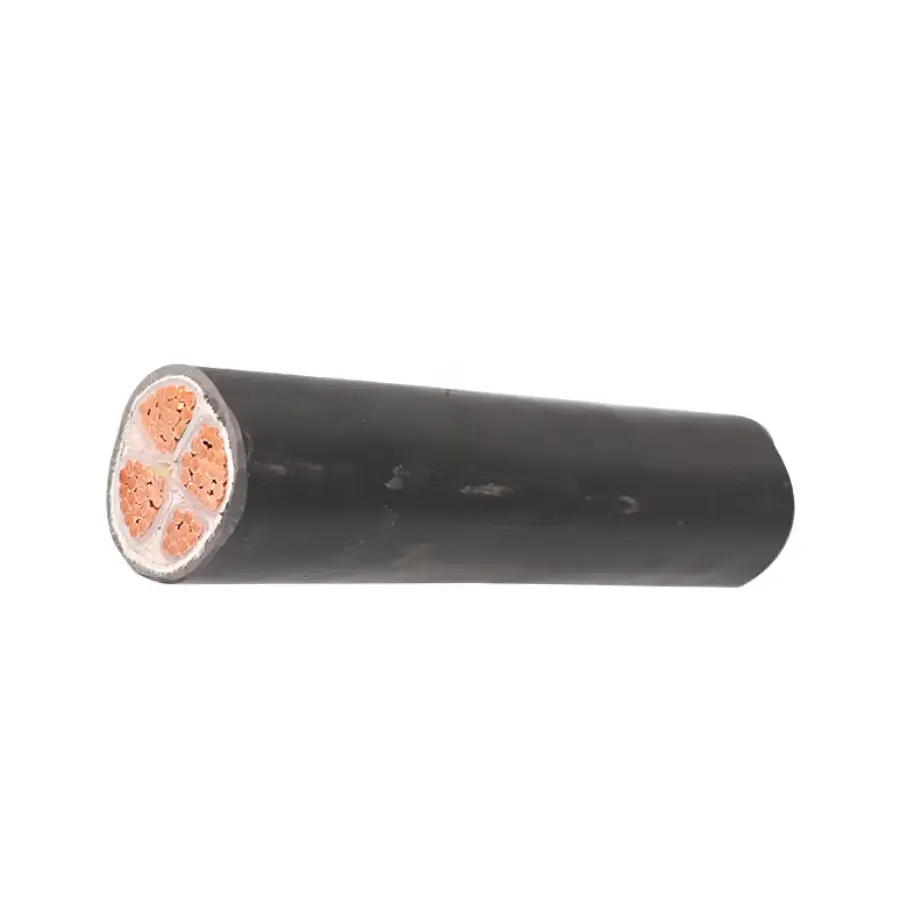

Cavo di alimentazione minerario isolato XLPE

Modello: MYJV, MYJV22.

Il cavo di alimentazione minerario isolato XLPE è conforme a MT/T 818.13-2009, con conduttori in rame privi di ossigeno di elevata purezza, isolamento reticolato XLPE e guaina in PVC ignifugo. La tensione nominale varia da 0,6/1 kV a 8,7/10 kV, con una temperatura operativa a lungo termine di 90 ℃. Il cavo è destinato alla distribuzione fissa dell'energia nelle miniere di carbone sotterranee e a cielo aperto. È destinato all'installazione statica e non deve essere utilizzato su apparecchiature mobili che richiedono un trascinamento continuo o una piegatura ripetuta.

Tabella delle specifiche del prodotto e dei parametri tecnici

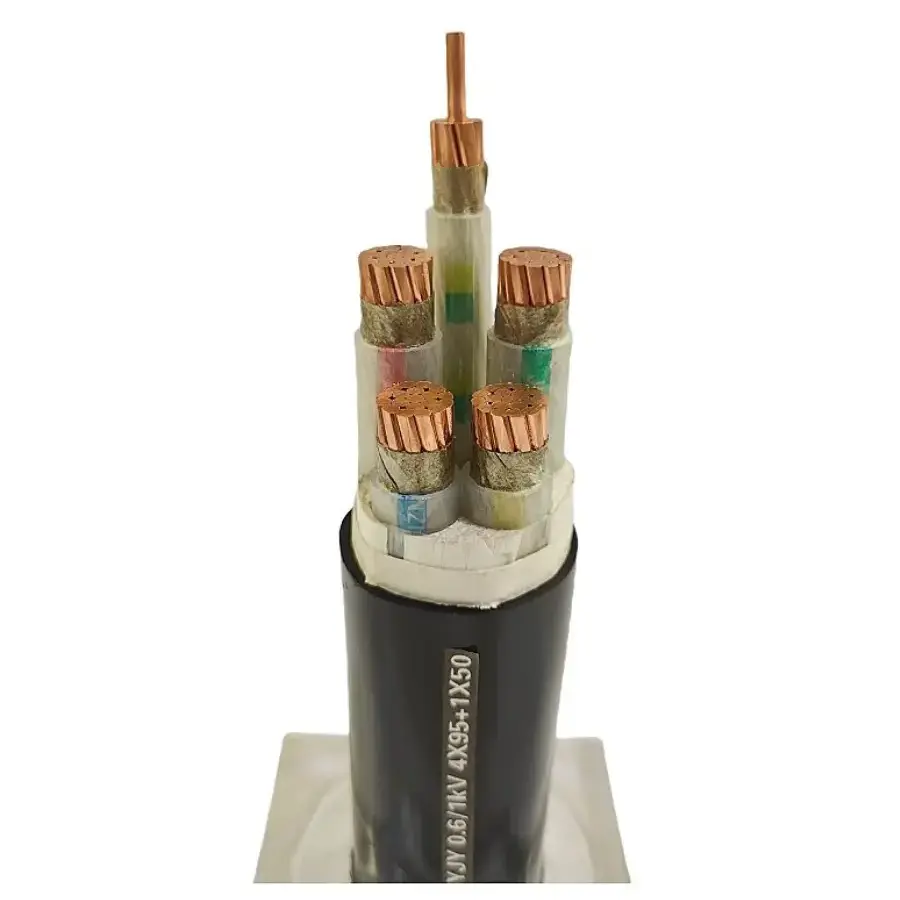

Principali caratteristiche costruttive

1. Isolamento XLPE per temperature operative più elevate

L'isolamento XLPE ha una temperatura operativa a lungo termine specificata di 90 ℃, con una temperatura di cortocircuito di breve durata fino a 250 ℃. Rispetto all'isolamento in PVC, XLPE fornisce una temperatura nominale più elevata per i circuiti di alimentazione fissi in cui è necessario considerare insieme il carico del conduttore e le condizioni ambientali.

2. Conduttore in rame e prestazioni elettriche

Il conduttore è realizzato in rame privo di ossigeno di elevata purezza ed è disponibile in versione solida o intrecciata a seconda delle specifiche del cavo. La sezione trasversale del conduttore, la disposizione dei conduttori e la tensione nominale devono essere adeguati al carico collegato, alla distanza di trasmissione e alle condizioni di installazione. La resistenza del conduttore CC viene verificata rispetto ai requisiti MT 818 o GB/T 3956 applicabili.

3. Guaina in PVC ignifugo

La guaina esterna fornisce la protezione esterna del cavo e incorpora proprietà ignifughe per applicazioni minerarie. La specifica fornita identifica anche la resistenza all'esposizione agli oli e agli acidi-alcali. Quando si conferma la costruzione appropriata della guaina, è necessario considerare l'effettiva esposizione chimica, le condizioni dell'acqua, la temperatura e lo stress meccanico.

4. Armatura opzionale in nastro d'acciaio

Per le installazioni in cui è richiesta una protezione meccanica aggiuntiva, è disponibile una struttura corazzata con nastro di acciaio. MYJV22 si differenzia quindi dalla costruzione MYJV non corazzata per il suo strato di armatura. La costruzione finale dovrebbe essere selezionata in base al metodo di posa, al rischio meccanico e alle specifiche di progetto applicabili.

Condizioni di installazione e applicazione

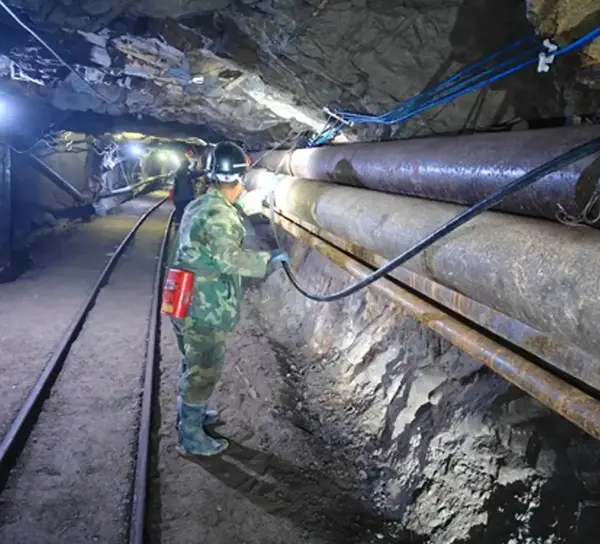

Questa gamma di cavi è destinata alla distribuzione di energia fissa piuttosto che al servizio mobile continuo. Le applicazioni tipiche includono strade principali sotterranee, camere elettromeccaniche, sistemi di pompe fisse, apparecchiature di ventilazione, circuiti di alimentazione di trasportatori e altri punti fissi di distribuzione dell'energia nelle miniere.

1. Distribuzione fissa dell'energia sotterranea

Per le installazioni sotterranee, le specifiche del cavo devono essere verificate rispetto alla tensione nominale, alla corrente di carico, al percorso di installazione, alla temperatura ambiente, all'esposizione all'umidità e alla protezione meccanica disponibile. Laddove il cavo venga fatto passare attraverso aree con un rischio maggiore di impatto o compressione, si può prendere in considerazione una costruzione corazzata.

2. Sistemi energetici nelle miniere a cielo aperto

I circuiti fissi nelle miniere a cielo aperto possono comportare esposizione all'esterno, polvere, pioggia e variazioni di temperatura. La scelta del cavo dovrebbe tenere conto di queste condizioni ambientali insieme al livello di tensione richiesto, alle dimensioni del conduttore e alla disposizione di posa.

3. Impianti di lavaggio e supporto del carbone

I circuiti elettrici fissi per impianti di lavaggio del carbone, sale pompe, sistemi di ventilazione e altre strutture di supporto possono essere specificati in base al carico dell'apparecchiatura e alla distanza di distribuzione. La costruzione del cavo dovrebbe essere verificata per l’ambiente reale piuttosto che applicare una specifica a tutte le strutture minerarie.

Selezione tecnica e ispezione

Prima dell'ordine è necessario verificare la tensione nominale richiesta, la sezione trasversale del conduttore, il numero di nuclei, la struttura dell'armatura, la lunghezza del cavo e il metodo di installazione. Per percorsi di alimentazione più lunghi, oltre al carico previsto, è necessario considerare anche la caduta di tensione e la resistenza del conduttore.

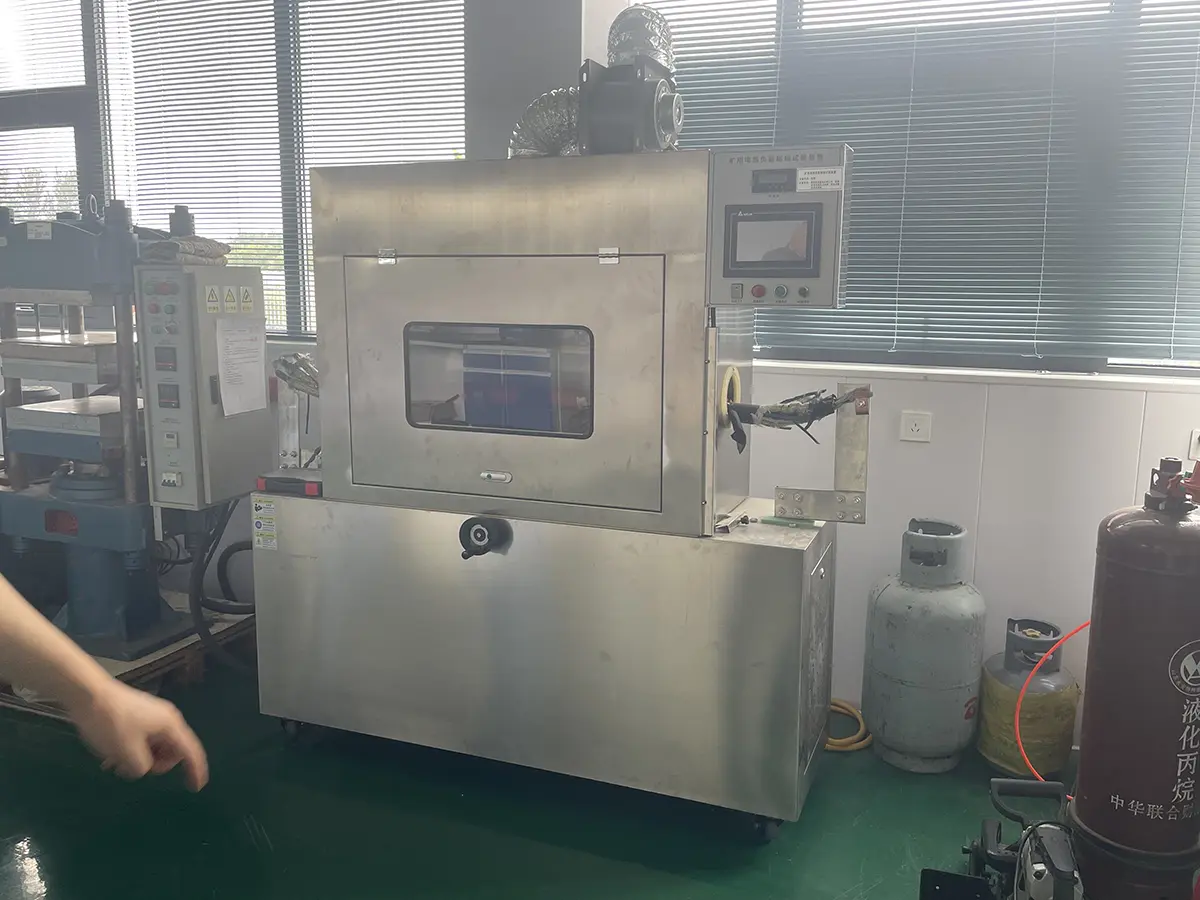

Per l'ispezione in entrata, è possibile verificare il modello del prodotto e la struttura del cavo rispetto alle specifiche di acquisto. A seconda dei requisiti del progetto, la documentazione e i registri dei test possono includere la resistenza del conduttore, test relativi all'isolamento, risultati di tenuta alla tensione e registri dei test sui ritardanti di fiamma. Laddove siano richieste certificazioni specifiche per la miniera o documenti di ispezione aggiuntivi, questi dovrebbero essere confermati prima della produzione e della spedizione.

Domande frequenti

Q1: Quale standard si applica a questo cavo di alimentazione mineraria?

R: Il prodotto è specificato secondo MT/T 818.13-2009, con requisiti dei conduttori riferiti a GB/T 3956 ove applicabile. L'esatto standard e la documentazione richiesti per un progetto devono essere confermati rispetto al modello selezionato e alla tensione nominale.

Q2: Quali tensioni e dimensioni dei conduttori sono disponibili?

R: L'intervallo di tensione nominale indicato va da 0,6/1 kV a 8,7/10 kV, mentre la tabella tecnica elenca le sezioni dei conduttori da 2,5 mm² a 300 mm². La configurazione dei nuclei può essere a 3 nuclei o 3+1 nuclei, con la combinazione esatta a seconda delle specifiche del cavo selezionato.

Q3: Qual è la differenza tra MYJV e MYJV22?

R: MYJV si riferisce alla struttura con isolamento XLPE e guaina in PVC, mentre MYJV22 aggiunge un'armatura in nastro di acciaio. Si considera la versione corazzata laddove l'installazione richieda una protezione meccanica aggiuntiva. La costruzione adeguata dipende dal percorso del cavo e dalle condizioni di posa.

Q4: Questo cavo può essere utilizzato su tosatrici per carbone o altre attrezzature minerarie mobili?

R: No. Questo cavo è destinato all'installazione statica e alla distribuzione di energia fissa. Le apparecchiature che comportano trascinamento continuo, piegature ripetute o altri servizi mobili richiedono normalmente un cavo minerario flessibile specificatamente specificato per quella condizione operativa.

Q5: Quali informazioni devono essere fornite quando si richiede un preventivo?

R: Le informazioni richieste normalmente includono tensione nominale, sezione trasversale del conduttore, configurazione del nucleo, lunghezza del cavo, quantità, metodo di installazione e attrezzatura per l'applicazione. Se il progetto richiede certificazioni specifiche, registrazioni di ispezione, requisiti di imballaggio o documenti tecnici, anche questi dovranno essere indicati nella richiesta.

Q6: Cosa è necessario controllare prima della spedizione o dell'accettazione in sede?

R: Controllare il modello del cavo, la tensione nominale, la dimensione del conduttore, la configurazione del nucleo, il tipo di armatura e la lunghezza del cavo rispetto alle specifiche di acquisto. A seconda del progetto, esaminare i risultati dei test elettrici pertinenti, i dati sulla resistenza dei conduttori, i registri di resistenza alla tensione, la documentazione sui prodotti ignifughi e i certificati richiesti prima dell'accettazione.

Per i sistemi fissi di distribuzione dell'energia in miniera, il cavo di alimentazione minerario isolato XLPE deve essere selezionato in base al carico elettrico, alla tensione nominale, al metodo di installazione e alle condizioni ambientali. Per le applicazioni che comportano movimento continuo, la struttura del cavo deve essere rivista separatamente per soddisfare i requisiti meccanici dell'apparecchiatura.
