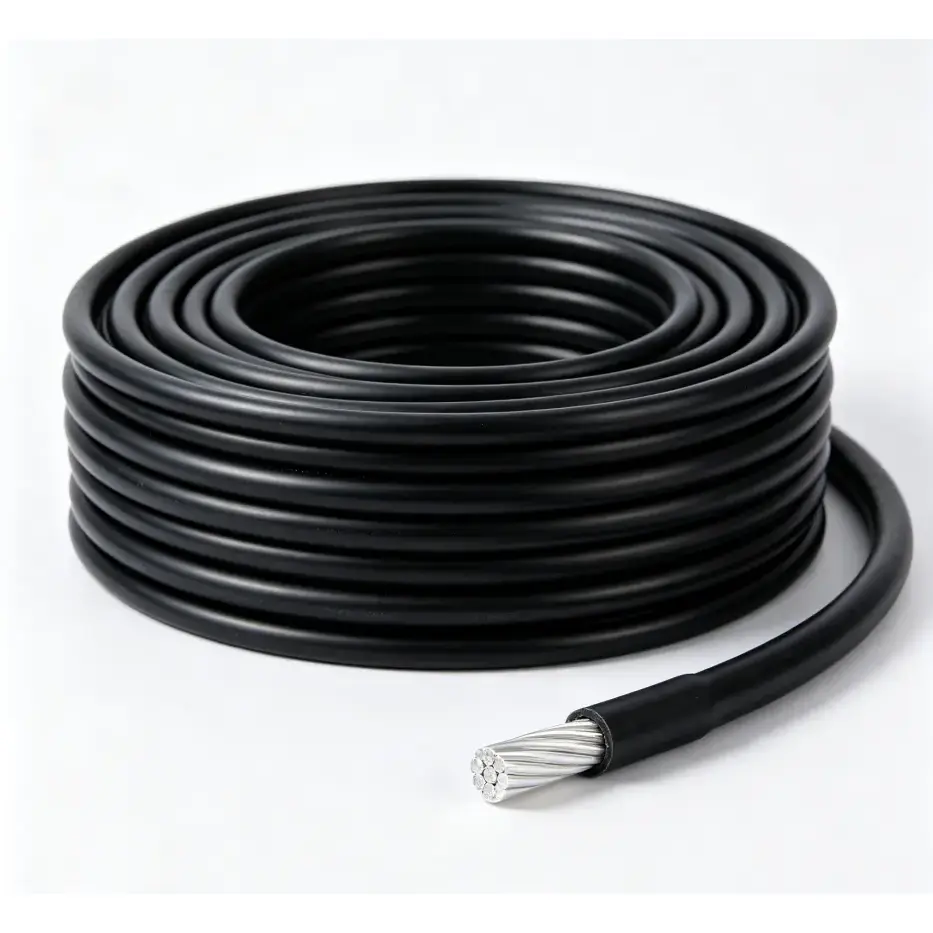

Il cavo in alluminio PVC è un cavo di alimentazione a bassa tensione che utilizza un conduttore in alluminio di elevata purezza con isolamento in PVC e guaina protettiva. È progettato per applicazioni fisse di distribuzione e cablaggio dell'alimentazione in cui un conduttore in alluminio è tecnicamente adatto e un peso inferiore del cavo è una considerazione importante. Le costruzioni disponibili includono conduttori solidi in alluminio duro e alluminio intrecciato, con sezioni trasversali da 2,5 mm² a 185 mm² e tensione nominale di 450/750 V e inferiore.
|
Categoria dei parametri |
Elemento parametro |
Indice tecnico |
|
Configurazione della struttura |
Materiale conduttore |
Conduttore in alluminio di elevata purezza, conduttore solido in alluminio duro o conduttore in alluminio intrecciato |
|
``` |
Sezione trasversale del conduttore |
2,5 mm² ~ 185 mm² |
|
|
Strato isolante |
Isolamento in cloruro di polivinile (PVC). |
|
|
Specifica della quantità di base |
1-core |
|
Prestazioni elettriche |
Tensione nominale |
450/750 V e inferiori |
|
|
Resistenza di isolamento a 20 ℃ |
≥5MΩ·km |
|
|
Tensione di tenuta a frequenza industriale |
2,5 kV, nessun guasto per 5 minuti |
|
|
Resistenza del conduttore CC |
Conforme ai valori limite dello standard IEC60228 o GB/T 3956 |
|
Prestazioni ignifughe e resistenti al fuoco |
Valutazione di resistenza al fuoco |
Esposizione al fuoco a non meno di 830 ℃ per 90 minuti |
|
|
Valutazione ignifuga |
Soddisfa i requisiti ZA, ZB, ZC specificati in GB/T 19666. |

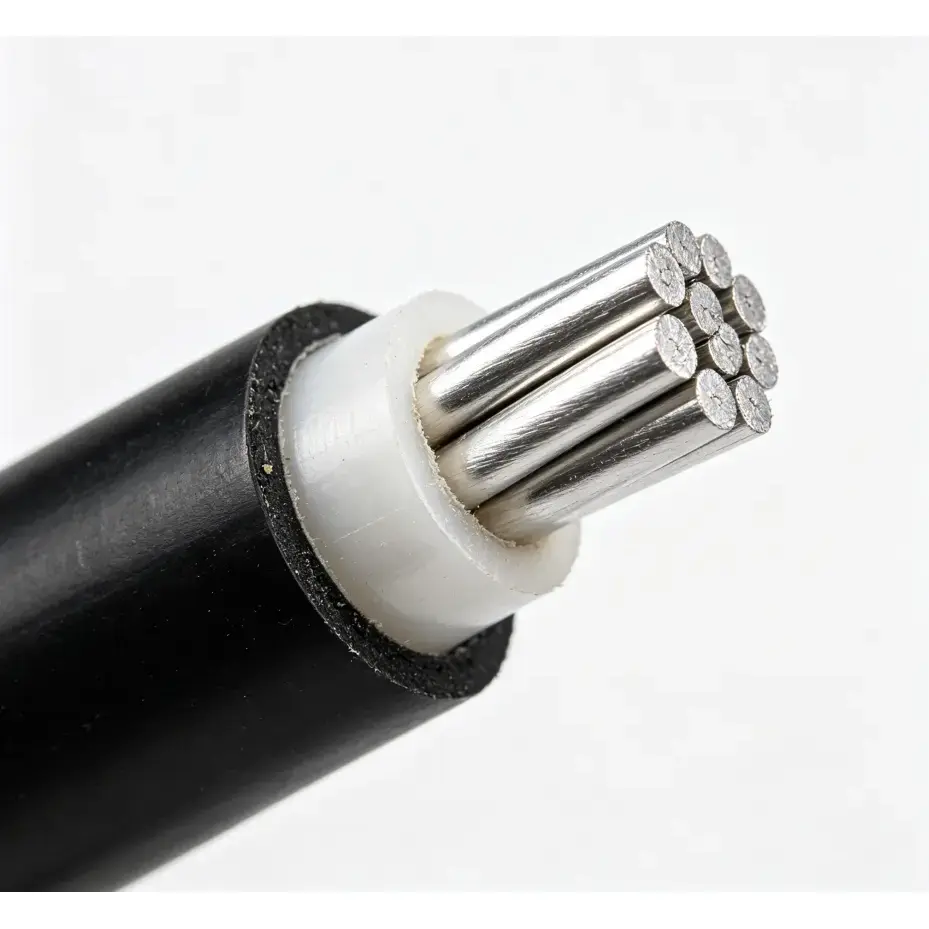

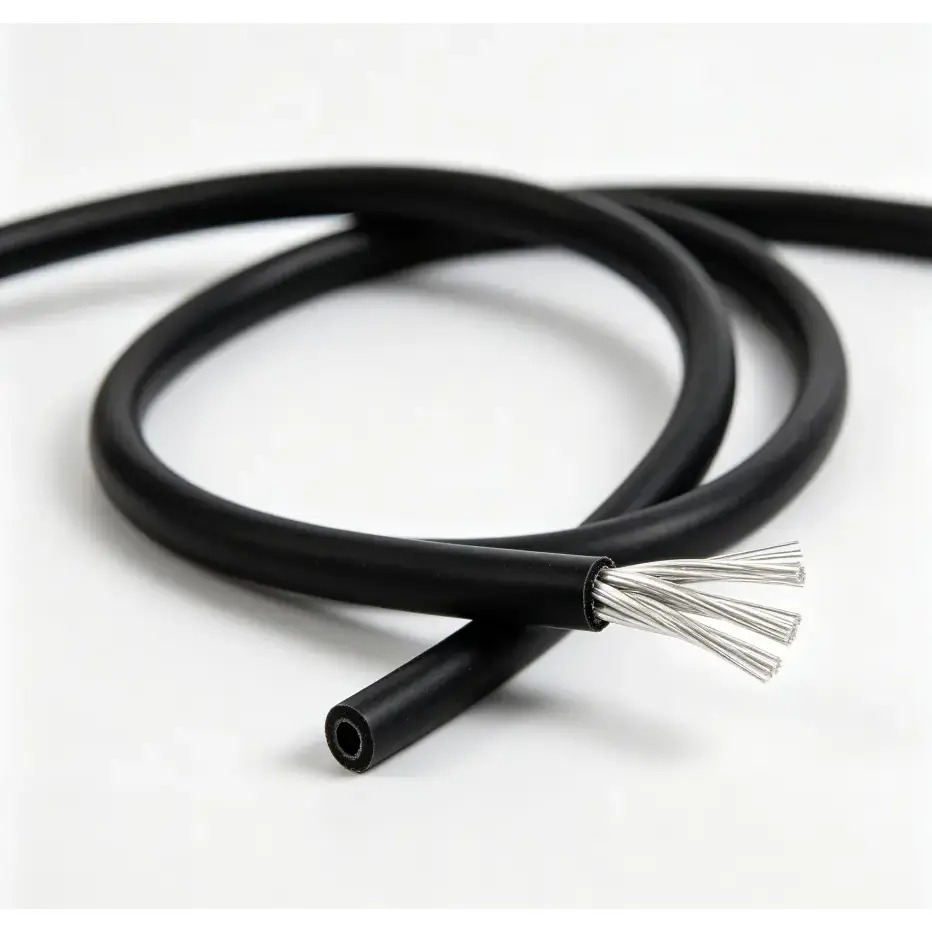

Il conduttore è realizzato in alluminio di elevata purezza e può essere fornito in alluminio duro solido o con struttura a trefoli. La gamma di sezioni trasversali disponibili va da 2,5 mm² a 185 mm². La selezione del conduttore deve essere basata sul carico richiesto, sulla caduta di tensione consentita, sul metodo di installazione e sui requisiti elettrici applicabili piuttosto che sulla sola sezione trasversale.
L'isolamento in PVC fornisce la separazione elettrica attorno al conduttore, mentre lo strato esterno in PVC aggiunge protezione durante la normale movimentazione e l'installazione fissa. Il cavo finito deve essere selezionato in base alla temperatura ambiente prevista, all'esposizione all'umidità, alle condizioni meccaniche e al fatto che l'installazione sia interna o esterna.
Le specifiche elencate includono la resistenza di isolamento, la tensione di tenuta alla frequenza industriale e i requisiti di resistenza del conduttore CC. Questi parametri forniscono punti di riferimento pratici per valutare l'isolamento elettrico e la qualità del conduttore prima che il cavo venga messo in servizio.
L'uso di alluminio di elevata purezza fornisce un peso del conduttore relativamente basso pur mantenendo le caratteristiche elettriche richieste per l'applicazione specifica. Il controllo della sezione trasversale del conduttore è importante per mantenere una resistenza prevedibile e una capacità di trasporto di corrente nelle condizioni operative previste.
L'isolamento e la guaina sono formati attraverso un processo di estrusione controllata per mantenere le dimensioni del cavo specificate. Lo spessore uniforme dell'isolamento aiuta a fornire una separazione elettrica affidabile, mentre la guaina esterna aggiunge protezione contro il normale contatto, l'umidità e l'usura meccanica nelle condizioni di servizio applicabili.
Qiancheng controlla le caratteristiche misurabili del cavo durante la produzione, inclusa la resistenza del conduttore, le dimensioni finite e le prestazioni elettriche. I registri di ispezione e la relativa documentazione di prova possono essere forniti in base alle specifiche del prodotto e ai requisiti del progetto.
Un conduttore in alluminio ha una densità inferiore rispetto al rame, rendendo il cavo finito più facile da maneggiare per applicazioni adatte. Ciò può essere utile per percorsi di cavi lunghi, cablaggi fissi esterni e progetti in cui è necessario considerare il trasporto dei cavi e il carico di lavoro di installazione.
L'isolamento e la guaina esterna formano un sistema di protezione a due strati attorno al conduttore. La struttura fornisce isolamento elettrico e protezione fisica aggiuntiva per il cablaggio fisso in condizioni ambientali adeguate.
Le sezioni trasversali dei conduttori disponibili vanno da 2,5 mm² a 185 mm², coprendo diversi requisiti di cablaggio fisso a bassa tensione. La selezione delle specifiche deve considerare il carico dell'apparecchiatura, il metodo di installazione, la lunghezza del cavo, la caduta di tensione e i requisiti elettrici locali applicabili.
Per le applicazioni ingegneristiche che comportano notevoli quantità di cavi o lunghe distanze di trasporto, la minore densità dell'alluminio può semplificare la movimentazione dei materiali. L'effettivo vantaggio economico dipende dalla dimensione del conduttore, dalla lunghezza del cavo, dalle condizioni di installazione e dalle prestazioni elettriche richieste.
La tabella tecnica elenca i requisiti prestazionali di ritardante di fiamma e resistente al fuoco per le specifiche applicabili. Laddove un progetto richieda prestazioni antincendio specifiche, il grado, il metodo di prova e la certificazione richiesti devono essere confermati prima della produzione e della spedizione.
Il cavo in alluminio PVC può essere utilizzato per la distribuzione di energia fissa a bassa tensione in progetti residenziali, commerciali, industriali, agricoli e infrastrutturali in cui il conduttore in alluminio selezionato soddisfa i requisiti di progettazione elettrica.
Le applicazioni tipiche includono la distribuzione dell'energia per edifici residenziali, case autocostruite, negozi e altri cablaggi fissi di edifici. L'installazione può includere l'instradamento di condotti interni laddove le specifiche del cavo e il codice elettrico locale ne consentono l'uso.
Il cavo può essere preso in considerazione per l'illuminazione comunale, i lampioni stradali dei parchi, la distribuzione di energia fissa esterna e progetti di rinnovamento della rete elettrica urbano-rurale. L'installazione all'esterno dovrebbe tenere conto della luce solare, dell'umidità, della protezione meccanica e della classificazione ambientale del cavo selezionato.
Può essere utilizzato per l'alimentazione a bassa tensione di officine, piccoli impianti di lavorazione e altri carichi industriali fissi. La sezione trasversale del conduttore deve essere determinata in base al carico effettivo dell'apparecchiatura e alle condizioni di installazione.
Il peso ridotto dell'alluminio può essere utile per la distribuzione temporanea dell'energia nei cantieri edili e in altri progetti che richiedono lo spostamento dei cavi o la movimentazione ripetuta dei materiali. Il cavo deve essere installato con un'adeguata protezione meccanica e in base ai requisiti temporanei del sistema di alimentazione.
Le applicazioni possono includere l'irrigazione dei terreni agricoli, l'alimentazione elettrica delle serre e altri impianti agricoli a bassa tensione, nonché il cablaggio adeguato delle infrastrutture. L'esposizione ambientale e il metodo di installazione devono essere valutati prima di selezionare la specifica finale.
Il prodotto supporta metodi di installazione fissi come il passaggio di condotti interni, un'adeguata installazione sopraelevata esterna e altri metodi di posa approvati a bassa tensione. Il metodo di installazione applicabile deve essere sempre confermato in base alle specifiche del cavo e alle normative elettriche locali.
Confermare il carico collegato e la corrente operativa prima di selezionare la sezione trasversale del conduttore. Nel calcolo devono essere incluse anche la lunghezza del cavo e la caduta di tensione consentita.
Le condutture interne, le installazioni aeree esterne, i cantieri edili e le installazioni agricole possono avere requisiti ambientali diversi. Durante la conferma delle specifiche è necessario considerare l'esposizione alla luce solare, all'acqua, agli impatti meccanici e alla temperatura.
Se il progetto richiede cavi ignifughi o resistenti al fuoco, la classificazione richiesta e i requisiti di prova devono essere specificati prima della produzione. Le prestazioni rilevanti non dovrebbero essere desunte solo dalla costruzione standard in PVC.
Per progetti di esportazione o di ingegneria, gli standard richiesti, i rapporti di prova, i certificati, le specifiche di imballaggio e i requisiti di marcatura devono essere confermati in anticipo. Ciò aiuta a garantire che il cavo fornito soddisfi i requisiti tecnici e di documentazione del mercato di destinazione.
Il prodotto è fabbricato da Qiancheng. Le specifiche disponibili possono essere fornite in base alla sezione trasversale del conduttore, alla tensione nominale e alle condizioni applicative richieste.
Lunghezze finite personalizzate, stampa e altri requisiti di produzione possono essere discussi in base alle specifiche dell'ordine. Gli accordi OEM possono anche essere valutati per quantità di progetto e requisiti tecnici adeguati.
Le specifiche comuni possono essere organizzate in base alle condizioni di produzione e di inventario. Per ordini all'ingrosso, la sezione trasversale, la quantità, la lunghezza finita, l'imballaggio e il programma di consegna richiesti devono essere confermati prima della produzione o della spedizione.
Le applicazioni tipiche includono la distribuzione di energia residenziale e commerciale, officine di fabbrica, illuminazione municipale, alimentazione di cantieri, irrigazione agricola e altri progetti di cablaggio fisso a bassa tensione idonei.
È necessario considerare la sezione trasversale del conduttore, la corrente operativa, la lunghezza del cavo, la caduta di tensione, il metodo di installazione, le condizioni ambientali e le prestazioni antincendio richieste. Le specifiche appropriate dovrebbero essere determinate in base al progetto elettrico effettivo anziché selezionare solo in base al prezzo o alla sezione nominale.
I campioni e la documentazione tecnica possono essere discussi in base alle specifiche richieste. I documenti disponibili possono includere parametri del prodotto, registrazioni dei test di fabbrica e altri documenti tecnici o di conformità applicabili richiesti per il progetto.
