Per i circuiti di alimentazione a bassa tensione che devono mantenere la continuità elettrica in condizioni di incendio specifiche, il cavo di alimentazione a bassa tensione resistente al fuoco in rame PVC FR utilizza un conduttore in rame con protezione ignifuga in mica e isolamento e guaina in PVC ignifugo. La costruzione è destinata alla distribuzione di energia elettrica di emergenza antincendio e ad altre installazioni in cui nella scelta del cavo vengono presi in considerazione sia l'integrità del circuito che il controllo della propagazione della fiamma.
|
Sezione nominale (mm²) |
Numero minimo di fili conduttori |
Diametro esterno del conduttore (mm) |
Spessore nominale dell'isolamento in PVC /mm |
Diametro esterno approssimativo dell'isolamento/mm |
Resistenza massima del conduttore a 20 ℃(Ω/km) rame |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |

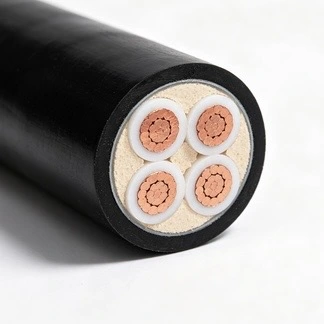

Il conduttore è realizzato in rame ed è disponibile in costruzioni solide o intrecciate a seconda delle dimensioni del conduttore elencate. Le dimensioni del conduttore e i valori di resistenza massima sono forniti nella tabella tecnica come riferimento durante la selezione e l'ispezione del prodotto.
Uno strato ignifugo a base di mica è incorporato attorno al conduttore isolato per fornire protezione termica durante un'esposizione al fuoco definita. La sua funzione è quella di contribuire a mantenere l'isolamento elettrico e l'integrità del circuito per la durata specificata dal test di resistenza al fuoco applicabile.
L'isolamento in PVC garantisce la separazione elettrica tra il conduttore in rame e gli strati esterni. Lo spessore dell'isolamento varia in base alle dimensioni del conduttore, come mostrato nei dati del prodotto. Il controllo della produzione si concentra sulla copertura isolante coerente e sulle proprietà elettriche richieste.
La guaina esterna fornisce protezione meccanica e contribuisce alle prestazioni ignifughe. Per l'installazione all'aperto, su vassoio o in trincea, è necessario considerare le condizioni ambientali effettive, tra cui temperatura, umidità, esposizione ai raggi ultravioletti e carico meccanico.
Il cavo di alimentazione a bassa tensione resistente al fuoco FR in PVC rame utilizza strati funzionali separati per la trasmissione di corrente, l'isolamento elettrico, la resistenza al fuoco e la protezione esterna. Questa costruzione consente di valutare il cavo in base ai requisiti elettrici e di prestazione antincendio specifici di un progetto.
Le barre di rame vengono lavorate tramite apparecchiature di trafilatura per ottenere conduttori con il diametro e le proprietà elettriche richieste. La resistenza del conduttore e i requisiti dimensionali vengono controllati durante la produzione secondo le specifiche ordinate.
La ricottura continua viene utilizzata laddove richiesto per regolare la flessibilità del conduttore e alleviare lo stress interno dopo la trafilatura. La temperatura del processo e le condizioni della linea sono controllate in base alle specifiche del conduttore anziché essere trattate come un valore fisso universale per ogni struttura di cavo.
Per i conduttori a trefoli, i singoli fili vengono formati nella struttura del conduttore specificata. Il processo di cordatura controlla la lunghezza di avvolgimento e la geometria del conduttore per fornire una sezione trasversale coerente per la successiva lavorazione dello strato isolante e resistente al fuoco.
Il nastro in mica resistente al fuoco viene applicato attorno al conduttore o al nucleo isolato utilizzando tensione di avvolgimento e sovrapposizione controllate. Una copertura coerente è importante perché gli spazi vuoti o le sezioni danneggiate possono influenzare lo strato resistente al fuoco durante i test successivi.
L'isolamento in PVC viene estruso attorno al conduttore preparato. Il controllo della linea comprende le dimensioni dell'isolamento, le condizioni della superficie e l'integrità elettrica. Dove specificato, è possibile utilizzare il test della scintilla in linea per identificare difetti di isolamento durante l'estrusione.
Il test delle scintille in linea fornisce un monitoraggio continuo dell'integrità dell'isolamento durante l'estrusione. Le sezioni difettose possono essere identificate e contrassegnate per un'ulteriore ispezione prima che il cavo proceda alle fasi successive di produzione.
Per le costruzioni di cavi applicabili, i materiali di riempimento vengono utilizzati per mantenere la geometria interna prevista e supportare la costruzione antincendio richiesta. Il processo di cablaggio è controllato per mantenere le dimensioni del cavo finito entro l'intervallo specificato.
La guaina esterna in PVC ignifugo è estrusa sul cavo assemblato per fornire protezione meccanica e ambientale. Le dimensioni della guaina, le condizioni della superficie e il diametro esterno finito vengono controllati rispetto alle specifiche del prodotto.
Prima della spedizione, è possibile verificare le dimensioni, la resistenza del conduttore, l'integrità dell'isolamento, la resistenza alla tensione e i requisiti antincendio applicabili dei cavi finiti. Le registrazioni dei test vengono conservate in base ai requisiti di produzione e di ordine.
Le barre di rame in entrata, il nastro resistente al fuoco in mica e i materiali in PVC vengono ispezionati rispetto al materiale richiesto e alle specifiche di produzione prima dell'uso. I relativi registri di ispezione in entrata possono essere conservati come parte del controllo dei lotti.
L'ispezione della produzione riguarda le dimensioni del conduttore, l'estrusione dell'isolamento, l'avvolgimento del nastro di mica, la geometria del cavo e altri parametri di processo rilevanti per la costruzione del prodotto. I controlli elettrici vengono eseguiti nelle fasi specificate dalle procedure di produzione e di controllo qualità.
I test sui cavi finiti possono includere test di resistenza al fuoco, test ignifughi, test di resistenza alla tensione a frequenza industriale e test di resistenza all'isolamento in base alle specifiche di prodotto applicabili e ai requisiti di progetto. Le condizioni e i risultati dei test verificati dovrebbero essere referenziati dai record dei test corrispondenti.
Le informazioni sulla produzione e sull'ispezione possono essere collegate al relativo lotto di cavo o bobina. Ove richiesto per l'accettazione del progetto, è possibile fornire registrazioni di test di supporto e informazioni di tracciabilità in base all'ambito della documentazione concordata.
Lo strato resistente al fuoco di mica ha lo scopo di contribuire a mantenere l'integrità del circuito quando il cavo è soggetto a condizioni di incendio specifiche. La durata della resistenza al fuoco è un risultato del test piuttosto che una garanzia operativa generale, pertanto il metodo di prova applicabile, la temperatura, la durata e i criteri di accettazione dovrebbero essere confermati per ciascun progetto.
Il ritardo di fiamma e la resistenza al fuoco descrivono diverse proprietà del cavo. Le prestazioni ignifughe riguardano la limitazione della propagazione della fiamma nell'ambito di un test definito, mentre la resistenza al fuoco riguarda il mantenimento della funzione del circuito per un periodo specificato in condizioni di esposizione al fuoco specificata. Entrambi i requisiti devono essere valutati separatamente durante la selezione del cavo.
L'isolamento in PVC fornisce la barriera elettrica primaria attorno al conduttore. Lo spessore uniforme dell'isolamento e i test elettrici sono importanti per mantenere l'integrità dell'isolamento durante il normale servizio. La tensione di prova e il metodo di ispezione richiesti devono seguire le specifiche del prodotto e lo standard applicabile.
Il cavo di alimentazione a bassa tensione resistente al fuoco FR in rame PVC FR viene quindi selezionato non solo in base alle dimensioni del conduttore, ma anche in base al livello di prestazione antincendio richiesto, all'ambiente di installazione, alla corrente di carico, ai requisiti di caduta di tensione e agli standard elettrici applicabili.
Questo cavo può essere specificato per circuiti di alimentazione a bassa tensione che servono illuminazione di emergenza, pompe antincendio, apparecchiature di allarme e altri carichi di sicurezza antincendio dove il progetto richiede una struttura di cavi resistente al fuoco. Il tipo di cavo finale dovrebbe seguire la progettazione dell'edificio e i requisiti di sicurezza antincendio applicabili.
Negli impianti industriali, il cavo può essere utilizzato per circuiti di alimentazione in aree in cui le proprietà ignifughe e resistenti al fuoco fanno parte della progettazione elettrica. Durante l'installazione è necessario considerare la disposizione delle passerelle, la temperatura ambiente, il raggruppamento e la protezione meccanica.
Il cavo può essere utilizzato nei progetti di distribuzione elettrica comunale e di posa di cavi laddove la sua costruzione sia adatta alle condizioni ambientali locali. Umidità, temperatura, carico meccanico e condizioni di drenaggio devono essere esaminati prima di selezionare il metodo di installazione.
Le passerelle per cavi interne, l'installazione aerea esterna e le trincee per cavi possono essere prese in considerazione in base alla costruzione del cavo e ai requisiti del progetto. Per questo prodotto non è consigliata la posa in immersione subacquea a lungo termine, a meno che non sia specificata una costruzione appositamente progettata per l'esposizione continua all'acqua.
Per i cavi con isolamento in PVC, guaina in PVC o guaina ignifuga priva di alogeni, la temperatura ambiente di installazione non deve essere inferiore a 0 ℃. Le procedure di installazione dovrebbero tenere conto anche della movimentazione dei cavi e delle condizioni ambientali sul luogo di lavoro.
|
Articolo |
Cavo unipolare |
|
Cavo multipolare |
|
|
|
Non corazzato |
Corazzato |
Non corazzato |
Corazzato |
|
Raggio minimo di curvatura durante l'installazione |
20D |
15D |
15D |
12D |
|
Raggio minimo di curvatura in prossimità di scatole di connessione e terminali (la piegatura deve essere attentamente controllata, ad esempio formando piastre guida) |
15D |
12D |
12D |
10D |
Dopo aver completato la posa dei cavi, deve essere eseguita una prova di resistenza alla tensione per 15 minuti con una tensione di prova di 3,5 kV.
Per la valutazione del progetto, Qiancheng può fornire le specifiche del prodotto, i registri dei test di fabbrica disponibili e altri documenti di supporto in base alla costruzione del cavo ordinata e ai requisiti contrattuali. I clienti possono inviare dimensioni del conduttore, lunghezza del cavo, metodo di installazione, livello di prestazione antincendio richiesto e standard applicabili per la revisione tecnica prima della produzione.
Per i progetti all'estero, i requisiti di documentazione possono essere confermati prima della produzione in modo che i dati rilevanti del prodotto, i registri di ispezione e i documenti di prova siano preparati con l'ordine. La documentazione tecnica in lingua inglese può essere fornita ove disponibile e applicabile al prodotto specificato.
R: Il ritardo di fiamma riguarda la capacità di un cavo di limitare la propagazione della fiamma sotto un test definito. La resistenza al fuoco riguarda il mantenimento dell'integrità del circuito per un periodo specificato in condizioni di incendio specificate. Si tratta di requisiti di prestazione separati e non devono essere trattati come termini intercambiabili.
R: Lo strato di mica fa parte della struttura resistente al fuoco attorno al conduttore o al nucleo isolato. Durante un test antincendio specifico, aiuta a proteggere l'isolamento e a supportare l'integrità del circuito per la durata del test verificata.
R: La tabella tecnica include configurazioni di conduttori sia rigidi che flessibili per alcune sezioni trasversali più piccole, mentre le dimensioni più grandi utilizzano costruzioni flessibili. La struttura del conduttore deve essere confermata in base alla sezione trasversale richiesta e alle specifiche del prodotto.
R: La selezione deve considerare la corrente di carico, il metodo di installazione, la temperatura ambiente, il raggruppamento dei cavi, la caduta di tensione e le condizioni di cortocircuito. Le dimensioni e i valori di resistenza nella tabella forniscono i dati del prodotto, mentre il dimensionamento finale dovrebbe seguire lo standard di progettazione elettrica applicabile.
R: La temperatura ambiente minima di installazione specificata è 0 ℃. Il raggio minimo di curvatura è 20D per cavo unipolare non armato, 15D per cavo unipolare armato, 15D per cavo multipolare non armato e 12D per cavo multipolare armato. Valori più restrittivi si applicano in prossimità di scatole di connessione e terminali come elencato nella tabella di installazione.
R: In base ai requisiti di installazione forniti, è necessario eseguire un test di resistenza alla tensione dopo la posa a 3,5 kV per 15 minuti. La procedura di test effettiva dovrebbe seguire le specifiche di progetto applicabili e i requisiti di sicurezza elettrica.
R: L'installazione all'aperto e in trincea può essere presa in considerazione quando la struttura del cavo è adatta alla temperatura effettiva, all'umidità, all'esposizione ai raggi UV e alle condizioni meccaniche. Per questo prodotto non è consigliata l'immersione subacquea a lungo termine.
R: A seconda della configurazione del prodotto e del contratto, la documentazione disponibile può includere specifiche del prodotto, registrazioni dei test di fabbrica, risultati dei test di resistenza alla tensione, rapporti sui test di prestazione al fuoco e informazioni sulla tracciabilità relativa al lotto. I documenti richiesti devono essere confermati prima della produzione.
