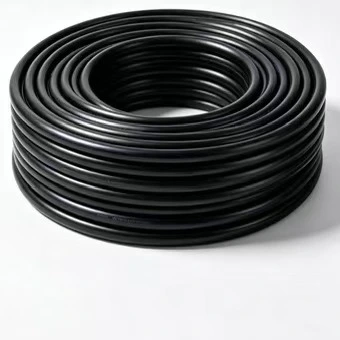

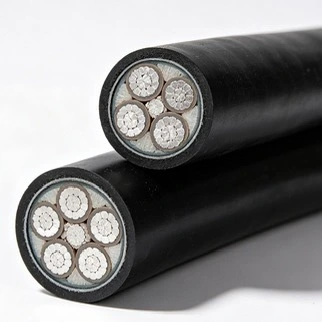

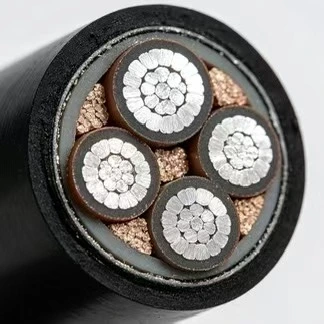

Il cavo di alimentazione a bassa tensione Qiancheng in alluminio XLPE LSZH presenta una struttura resistente al calore e all'umidità per una trasmissione di potenza affidabile. È ignifugo, non produce fumi e non è tossico e non genera fumi corrosivi durante l'incendio. Il design leggero riduce i costi del progetto. È adatto a scenari di distribuzione dell'energia con elevati requisiti di sicurezza antincendio e di protezione ambientale, come edifici pubblici, transito ferroviario e spazi sotterranei.
|
Area sezione trasversale nominale del conduttore (mm²) |
Spessore dell'isolamento (mm) |
Spessore guaina (mm) |
Diametro esterno approssimativo del cavo (mm) |
Resistenza CC del conduttore in alluminio (Ω/km) |
Tensione di prova (kV/5min) |
Ampacità-Al in aria (A) |
Ampacity-Al nel terreno interrato direttamente (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Il cavo elettrico a bassa tensione in alluminio XLPE LSZH di Qiancheng adotta materie prime prive di alogeni. Fornisce un'elevata trasmissione del fumo durante la combustione senza gas tossici e corrosivi, facilitando l'evacuazione del personale. Soddisfa le specifiche di sicurezza antincendio di alto livello per il trasporto ferroviario, gli ospedali e così via, con abbondanti registrazioni di accettazione di progetti di edilizia pubblica all'estero come prova a sostegno.
Rispetto ai cavi con nucleo in rame della stessa specifica, il peso proprio è ridotto di ca. 30%, abbattendo i costi della materia prima, del trasporto marittimo e della posa manuale. Presenta notevoli vantaggi per i progetti di linee urbane a lunga percorrenza. Diversamente dai cavi in alluminio di qualità inferiore presenti sul mercato, questo prodotto utilizza una nuovissima asta in alluminio di elevata purezza, evitando un'eccessiva resistenza e rischi di surriscaldamento causati dall'alluminio impuro riciclato.
L'isolamento XLPE consente una temperatura operativa a lungo termine di 90 ℃. Presenta resistenza all'invecchiamento, resistenza agli acidi-alcali e resistenza all'umidità. Resiste alle crepe e all'invecchiamento per la posa a lungo termine all'aperto o in trincee per cavi, surclassando i cavi isolati in PVC e riducendo le spese di manutenzione e sostituzione nelle fasi successive.
Per ogni lotto di cavo di alimentazione a bassa tensione Qiancheng in alluminio XLPE LSZH, gli archivi di test inclusi test di combustione, test di resistenza alla tensione e test di resistenza vengono conservati per 5 anni. È supportato il nuovo test di campionamento in loco del cliente. Possediamo un laboratorio accreditato CNAS; tutti i test vengono completati internamente senza esternalizzazione.
Costruzione priva di alogeni e metalli pesanti. In un incendio senza gas corrosivo altamente tossico viene generata solo una piccola quantità di fumo leggero, mantenendo la visibilità per l'evacuazione della scena dell'incendio e riducendo i rischi di soffocamento e avvelenamento. È ignifugo per limitare la propagazione continua della fiamma lungo i cavi e prevenire una rapida escalation dell'incendio.
Resistività stabile del conduttore in alluminio di elevata purezza con resistenza CC di 20 ℃ conforme agli standard. L'aumento della temperatura è controllabile durante il funzionamento prolungato. L'isolamento XLPE a spessore uniforme supera i test di resistenza alla tensione a frequenza industriale per tutti i cavi finiti. Le prestazioni di isolamento rimangono stabili in ambienti complessi come trincee per cavi umide e tunnel sotterranei, riducendo i rischi di perdite elettriche e cortocircuiti. Le misurazioni effettive di numerosi progetti municipali all'estero mostrano un tasso di guasto molto inferiore rispetto ai cavi non standard.
La guaina flessibile e resistente all'usura resiste ai danni derivanti dal trascinamento e dalla flessione durante la costruzione per ridurre i rischi di scosse elettriche. Le materie prime non contengono sostanze alogeni nocive e non hanno odore pungente per l'installazione in spazi chiusi, garantendo un'alimentazione elettrica sicura a lungo termine per i siti densamente popolati.
Distribuzione di energia a bassa tensione per tunnel metropolitani, piattaforme di metropolitana leggera e passaggi sotterranei.
Circuiti di distribuzione dell'energia per reparti e aree di emergenza di ospedali e strutture sanitarie.
Sicurezza antincendio e distribuzione generale dell'energia per centri espositivi, grattacieli per uffici, scuole e centri commerciali.
Tunnel di servizio completi, parcheggi sotterranei e progetti di difesa aerea civile.
Linee esterne leggere ed ecologiche per la distribuzione dell'energia per nuovi distretti urbani e parchi industriali.
La temperatura ambiente minima di posa non deve essere inferiore a 0 ℃. Si consiglia il preriscaldamento dei cavi per la costruzione in condizioni di bassa temperatura per evitare rotture fragili della guaina.
Raggio minimo di curvatura ≥ 15 volte il diametro esterno del cavo. Tenere lontano da spigoli vivi e angoli per evitare di graffiare lo strato isolante.
Adatto per il passaggio di passerelle portacavi all'interno, installazione sopraelevata all'esterno e posa di trincee. È vietata l'immersione in acqua a lungo termine.
Per il collegamento dei conduttori in alluminio devono essere adottati appositi terminali in alluminio, con adeguati accessori antincendio per le giunzioni.
Tenere il cablaggio lontano da fonti di calore ad alta temperatura il più possibile per prolungare la durata del cavo.

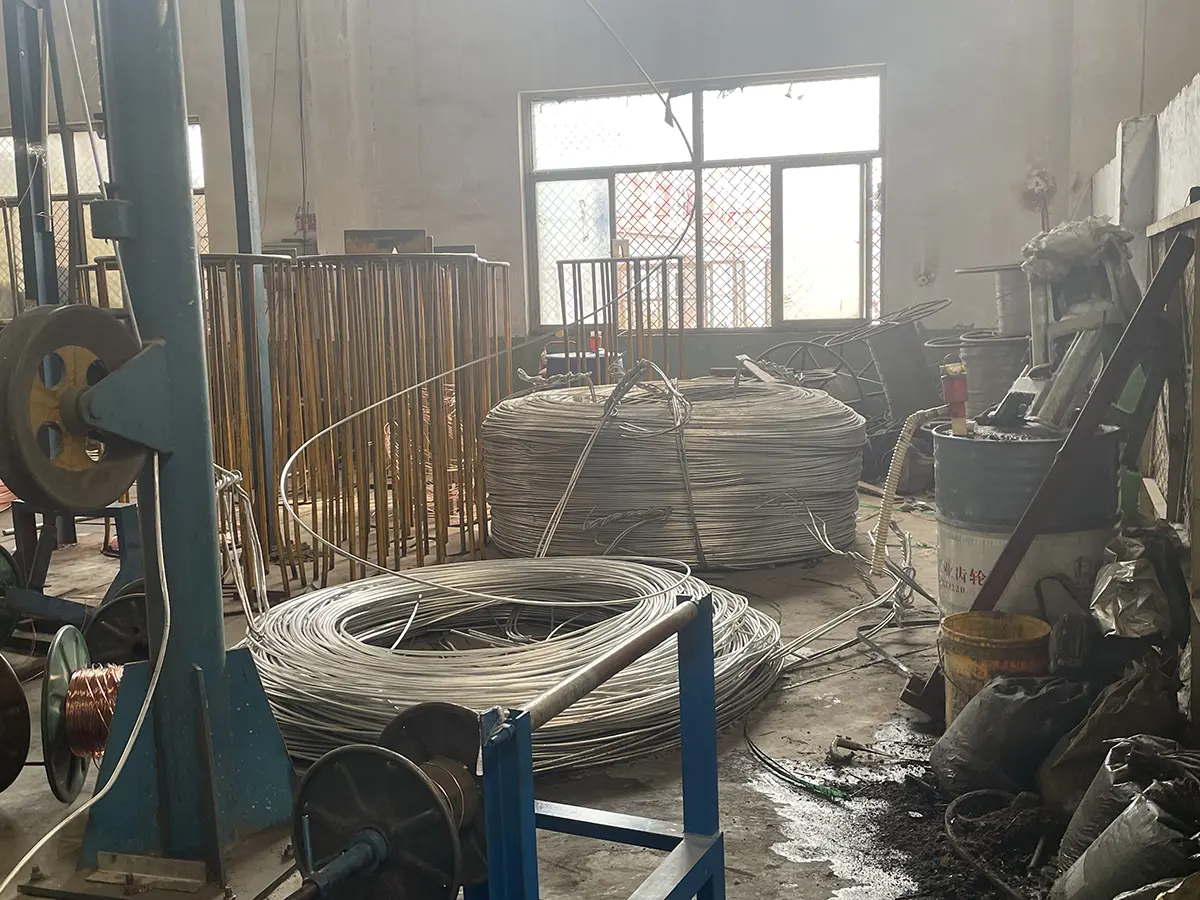

Qiancheng è un produttore di cavi fisici su larga scala. Le informazioni sugli stabilimenti, sulle linee di produzione e sui laboratori di prova sono verificabili. Abbiamo intrapreso numerosi progetti infrastrutturali all'estero. Il cavo di alimentazione a bassa tensione Qiancheng in alluminio XLPE LSZH supporta il taglio della lunghezza e la marcatura personalizzata dei cavi. Sono disponibili set completi di certificati di prova cinese-inglese per assistere nell'accettazione del progetto e nello sdoganamento.
R: Questo prodotto soddisfa le specifiche di sicurezza antincendio di alto livello per il trasporto ferroviario. Abbiamo casi di accettazione di numerosi progetti di trasporto ferroviario di edilizia pubblica all'estero. Vengono forniti documenti di test completi ed è supportato il nuovo test di terze parti per facilitare l'accettazione del progetto.
R: L'anima in alluminio è caratterizzata da un peso più leggero e da costi inferiori per materiale, trasporto marittimo e posa, adatto per linee principali a lunga percorrenza. Tuttavia la sua capacità di trasporto di corrente è inferiore a quella del nucleo in rame. Le varianti con nucleo in rame sono preferite per i circuiti a breve distanza ad alta corrente.
R: Si sconsiglia l'uso diretto di normali terminali in rame. Per i collegamenti dei conduttori in alluminio devono essere utilizzati terminali in alluminio speciali e sui giunti devono essere installati accessori antincendio per evitare guasti da surriscaldamento causati da uno scarso contatto.
R: L'isolamento XLPE è resistente all'umidità e agli acidi e agli alcali. Tutti i cavi finiti superano i test di resistenza alla tensione a frequenza industriale e forniscono prestazioni di isolamento stabili in condizioni di tunnel di servizio. Tuttavia, l'immersione in acqua per periodi prolungati è severamente vietata; altrimenti l'invecchiamento della guaina sarà comunque accelerato.
A: La temperatura ambiente di posa non deve scendere sotto 0℃. Preriscaldare i cavi in condizioni di lavoro a bassa temperatura. Sono vietati il trascinamento e la piegatura forzati per evitare danni da rottura e fragilità della guaina a basse temperature.
R: Tenere il cablaggio lontano dagli spigoli vivi dei componenti per evitare di graffiare la guaina e l'isolamento. Nel frattempo, tenere i cavi lontani da fonti di calore ad alta temperatura per prolungarne la durata.
