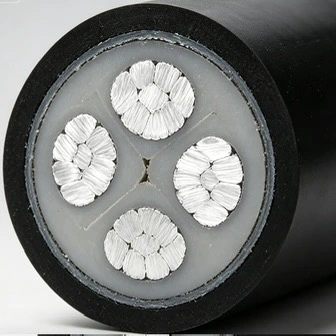

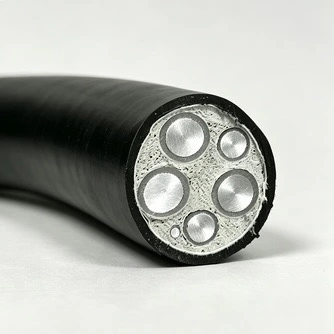

Il cavo elettrico a bassa tensione in PVC FR in alluminio adotta conduttori in alluminio di elevata purezza insieme a isolamento in PVC ignifugo e guaina esterna. Offre eccezionali prestazioni in termini di costi e funge da cavo preferito per il controllo dei costi di approvvigionamento.
Il cavo di alimentazione a bassa tensione FR in PVC di alluminio è prodotto rigorosamente in conformità con gli standard nazionali e le specifiche IEC.
La fabbrica può fornire certificati di accettazione di fabbrica, rapporti di prova di tipo di terze parti e rapporti di prova delle prestazioni elettriche. Sono disponibili versioni in lingua inglese per adattarsi allo sdoganamento all'estero e all'accettazione del progetto.
Per ogni lotto di cavi è disponibile la tracciabilità completa. Aiuta gli acquirenti esteri a superare senza problemi gli audit dei progetti locali ed evitare i rischi di chiusura dei progetti causati dalla mancanza di qualifiche.
|
Sezione nominale (mm²) |
Spessore dell'isolamento (mm) |
Spessore della guaina (mm) |
Diametro esterno approssimativo del cavo (mm) |
Resistenza DC del conduttore (Ω/km)Al |
Provare la tensione (kV/5min) |
Ampacità nell'aria (A)-Al |
Portata nel suolo interrato direttamente(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

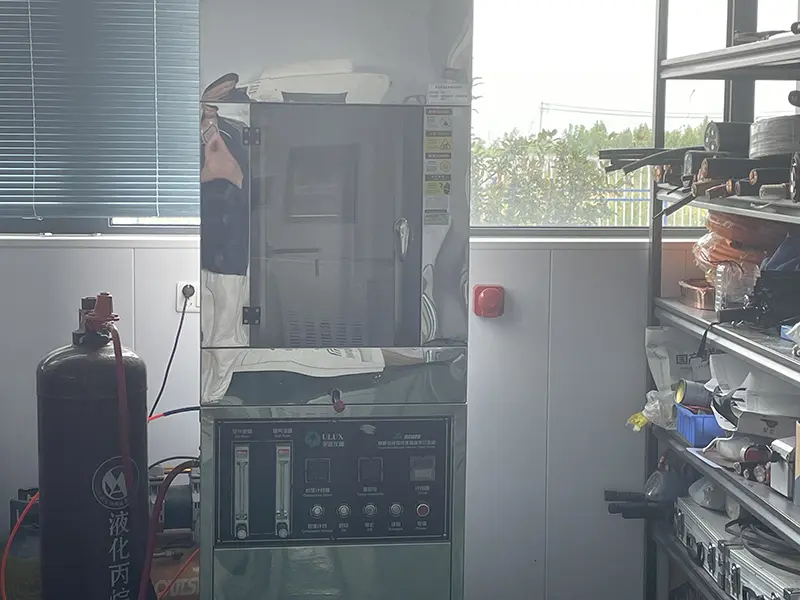

Il cavo adotta materiale PVC modificato ignifugo. Presenta proprietà autoestinguenti se esposto a fiamme libere, frenando efficacemente la propagazione del fuoco e riducendo i rischi di espansione dell'incendio.

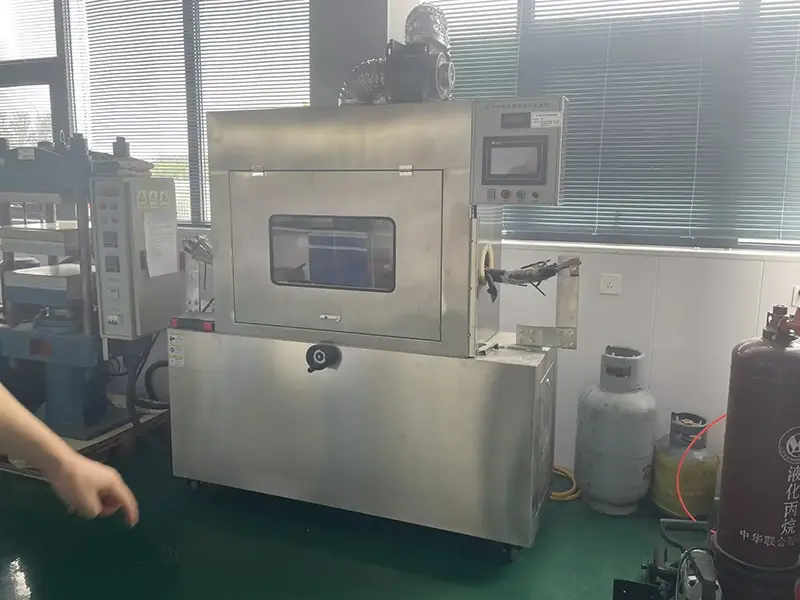

Tutti i cavi finiti sono sottoposti a test di tensione di tenuta a frequenza industriale e test di resistenza di isolamento. Lo strato isolante offre prestazioni stabili e resiste ai guasti e alle dispersioni elettriche.
I conduttori possono resistere a temperature elevate per brevi periodi in condizioni di cortocircuito, riducendo efficacemente i rischi di accensione dei cavi.
La guaina è resistente agli acidi e agli alcali e all'umidità. Si adatta a scenari come trincee di cavi e posa aerea esterna per garantire un'alimentazione elettrica sicura durante il funzionamento a lungo termine.
La temperatura ambiente di posa non deve essere inferiore a 0 ℃. Mantieni i cavi al caldo durante la costruzione a bassa temperatura per prevenire l'infragilimento e la rottura della guaina.
Il raggio minimo di curvatura del cavo non deve essere inferiore a 10 volte il diametro esterno del cavo. Evitare di graffiare la guaina esterna con oggetti appuntiti durante la fase di tiraggio e posa.
Adatto per scenari di posa fissa: passerelle portacavi interne, trincee per cavi, installazione aerea esterna e interramento diretto delicato. Non applicabile per immersioni subacquee a lungo termine.
I conduttori in alluminio dovranno essere crimpati con terminali di costruzione standard per ridurre la resistenza di contatto dei giunti e ridurre i rischi di surriscaldamento dei giunti.
Il cavo presenta un peso complessivo leggero. Rispetto ai cavi con conduttori in rame, riduce gli oneri di trasporto e montaggio e fa risparmiare logistica e costi di manodopera.
Il cavo elettrico a bassa tensione in PVC FR in alluminio adotta nuovissime materie prime vergini in PVC ignifugo senza additivi di rifiuti riciclati.
In condizioni di lavoro standard e posa standardizzata, la durata prevista del cavo può raggiungere più di 20 anni.
L'isolamento in PVC di alta qualità è anti-invecchiamento e resistente ai raggi UV, resiste alle crepe e alla polverizzazione durante il servizio all'aperto a lungo termine.
Il conduttore offre un'eccellente resistenza alla corrosione elettrochimica, consentendo un'alimentazione stabile a lungo termine con un funzionamento e una manutenzione adeguati, riducendo così i costi di futura sostituzione della linea.

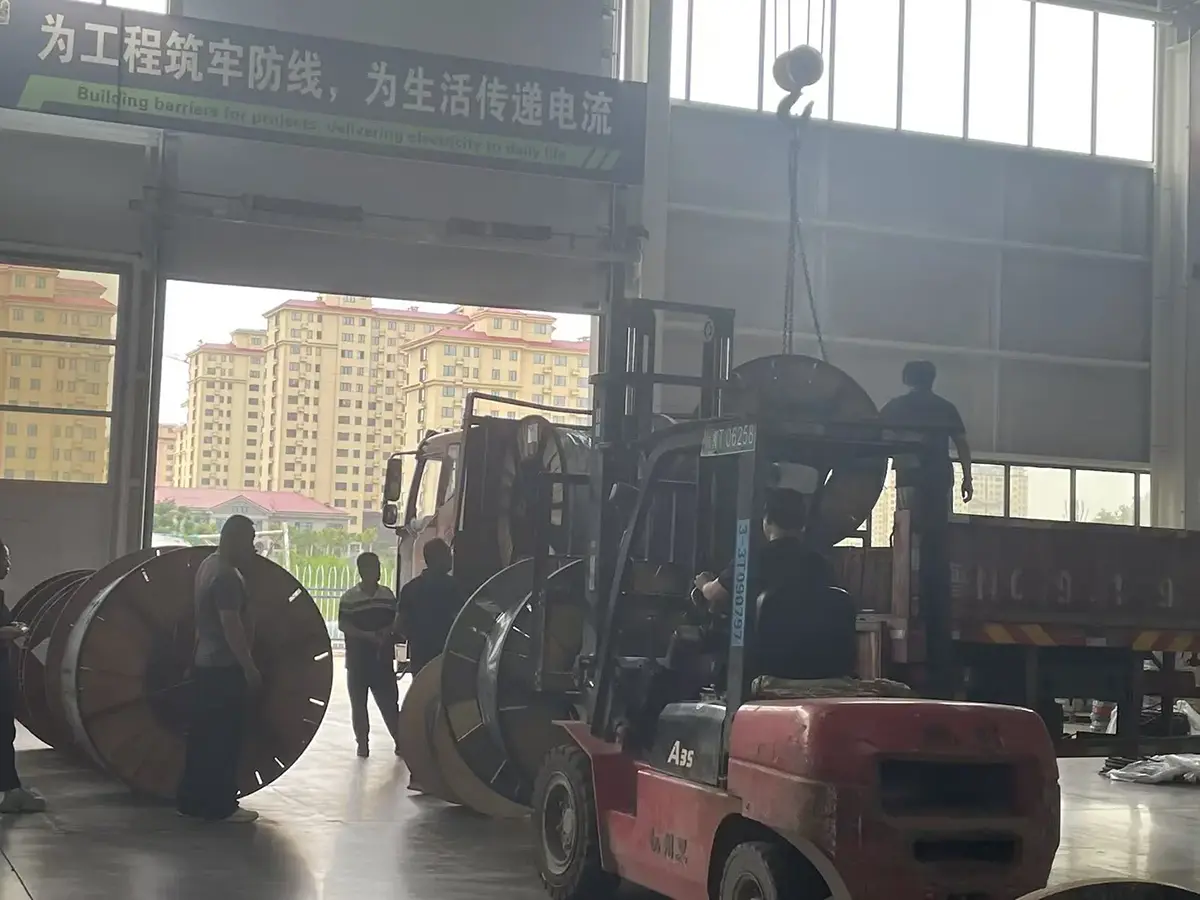

Vengono mantenute grandi scorte per le specifiche convenzionali con tempi di consegna stabili per gli ordini. La produzione prioritaria può essere organizzata per progetti di ingegneria urgenti.
Sono supportati la marcatura personalizzata dei cavi, l'imballaggio esterno personalizzato e il servizio di taglio su misura.
La nuova ispezione dei prodotti finiti viene completata prima della spedizione per ridurre al minimo la probabilità di deflusso di merci non conformi.
Insieme agli ordini possono essere forniti elenchi di imballaggio e documenti di prova completi in lingua inglese.
Il supporto tecnico continuo è disponibile dopo la spedizione. Le risposte online riguardanti la selezione dei cavi, la posa e l'installazione aiutano a facilitare l'implementazione dei progetti all'estero.
R: Il cavo di alimentazione a bassa tensione FR in PVC di alluminio ha un peso complessivo inferiore rispetto a molte costruzioni comparabili con conduttore in rame, il che può facilitare il trasporto, la movimentazione e l'installazione del cavo. Inoltre, l'alluminio ha generalmente un costo del materiale inferiore rispetto al rame, il che può essere rilevante per cavi lunghi e quantità di progetti più grandi. La scelta finale del conduttore dovrebbe considerare la capacità di corrente, la caduta di tensione, la lunghezza del cavo, il metodo di installazione e il costo totale del progetto.
R: L'isolamento e la guaina utilizzano materiali in PVC ignifughi. Quando esposto a una fiamma esterna, il materiale ha lo scopo di limitare la propagazione della fiamma e favorire l'autoestinguenza dopo la rimozione della fonte di fiamma. I cavi finiti possono essere sottoposti a test di tensione di tenuta a frequenza industriale e di resistenza di isolamento per verificare le condizioni del sistema di isolamento. La protezione da cortocircuito dipende anche dalle dimensioni del conduttore, dalla protezione del circuito e dalle effettive condizioni di installazione.
R: La temperatura ambiente di posa consigliata non dovrebbe generalmente essere inferiore a 0 ℃. Se è necessaria l'installazione a temperature più basse, è necessario adottare un isolamento termico appropriato o altre misure di installazione secondo la procedura applicabile. Il raggio minimo di curvatura è almeno 10 volte il diametro esterno del cavo. Durante l'installazione è necessario evitare oggetti appuntiti e una forza di trazione eccessiva. A seconda delle condizioni di costruzione e del sito, il cavo può essere installato in passerelle portacavi, trincee per cavi, sistemi aerei o alcune applicazioni direttamente interrate. L'immersione subacquea a lungo termine dovrebbe essere evitata. I giunti del conduttore in alluminio devono utilizzare terminali compatibili e metodi di crimpatura adeguati per controllare la resistenza di contatto e la temperatura del giunto.
R: Le specifiche fornite indicano una durata utile prevista di oltre 20 anni in condizioni di posa e funzionamento standardizzate. I materiali in PVC vergine ignifugo garantiscono resistenza al normale invecchiamento e all'esposizione esterna. La durata effettiva dipende da fattori quali l'esposizione ai raggi ultravioletti, la variazione di temperatura, l'umidità, lo stress meccanico e la qualità dell'installazione. Per applicazioni esterne permanenti, la struttura della guaina e le condizioni ambientali devono essere controllate prima dell'installazione.
R: Le specifiche applicabili possono essere prodotte in base ai requisiti nazionali e IEC pertinenti specificati per il progetto. I registri delle ispezioni di fabbrica e i rapporti dei test elettrici possono essere forniti in base alle specifiche ordinate. Se necessario, è anche possibile preparare documenti tecnici in lingua inglese per la revisione di progetti all'estero. Se un progetto richiede certificati specifici, rapporti di terze parti o altri documenti di conformità, tali requisiti dovrebbero essere confermati prima della produzione.
R: La marcatura dei cavi, l'imballaggio esterno e i requisiti di taglio a misura possono essere organizzati in base alle specifiche dell'ordine. Le quantità di campioni possono essere discusse separatamente dai normali ordini di produzione, mentre quantità maggiori possono essere programmate in base alle specifiche richieste e alla capacità produttiva. Per esigenze urgenti è necessario confermare preventivamente il modello del cavo, la quantità e la data di consegna richiesta in modo da poter verificare il programma di produzione.
A: Qiancheng Cable può fornire informazioni tecniche riguardanti le specifiche del cavo, i metodi di installazione, le condizioni di posa e le connessioni dei terminali. Per gli ordini esteri, la documentazione del prodotto, i requisiti di imballaggio e i dettagli delle specifiche possono essere esaminati prima della spedizione. È inoltre possibile fornire assistenza tecnica per domande relative all'installazione in base al modello di cavo effettivo e alle condizioni di applicazione.
R: La guaina esterna in PVC fornisce resistenza all'umidità e all'esposizione a condizioni di acido debole o alcali deboli. L'effettiva idoneità dipende dalla concentrazione del mezzo corrosivo, dal tempo di esposizione, dalla temperatura e dall'ambiente di installazione. Per le trincee dei cavi o i luoghi esterni con umidità persistente, è necessario prendere in considerazione anche il drenaggio e la protezione meccanica. Laddove il terreno presenta una forte corrosione acido-alcalina, è possibile utilizzare un manicotto o un condotto protettivo aggiuntivo per un'ulteriore protezione.
